Maps Made Easy é uma empresa de software e serviços que se especializa em mapeamento e levantamento com drones. A empresa oferece um conjunto de produtos que permitem aos usuários planejar, executar e analisar missões de mapeamento baseadas em drones.
O principal produto da empresa é seu software de fotogrametria baseado na nuvem, usado para processar e analisar as imagens de alta resolução capturadas pelos drones durante as missões de mapeamento. O software pode gerar mapas 2D e 3D, nuvens de pontos e modelos digitais de elevação (MDEs) com altos níveis de precisão e detalhe.
Além do software, a Maps Made Easy também oferece uma variedade de hardware e serviços, incluindo planejamento e execução de voos de drone, processamento de dados e análise de dados. O aplicativo móvel da empresa, Map Pilot Pro, é uma ferramenta popular para pilotos de drones, permitindo que eles planejem e executem missões de mapeamento com facilidade.
Os produtos e serviços da Maps Made Easy são usados em diversos setores, incluindo agricultura, construção, mineração e gestão ambiental. A empresa está comprometida em fornecer soluções inovadoras que permitem aos usuários coletar, processar e analisar dados baseados em drones de forma rápida, precisa e econômica.
Maps Made Easy - Passo a Passo
Este guia de Início Rápido irá orientar você pelos passos para capturar imagens aéreas e transformá-las em mapas úteis e modelos 3D.
Os seguintes tópicos serão abordados:
- Preparação dos Dados Fonte
- Envio do Trabalho
- Upload das Imagens
- Processamento
- Notificações do Sistema
- Resultados
- Realização de Medições
- Tipos de Saída
- Compartilhamento do Mapa
Para informações sobre a coleta das imagens, por favor visite nosso guia Map Pilot Quick Start para ajuda na coleta automática dos dados fonte.
Preparação dos Dados Fonte
A Maps Made Easy cria seus mapas e modelos com base em imagens aéreas cuidadosamente capturadas. Os dados de mapeamento geralmente são obtidos voando em um padrão serpenteante enquanto são feitas imagens periódicas, como mostrado na captura de tela a seguir do nosso aplicativo Map Pilot.
Para que nosso processamento forneça resultados de qualidade, as imagens enviadas devem ter muita sobreposição entre imagens sucessivas e passagens adjacentes.
Imagens capturadas com drones DJI, por exemplo, são armazenadas no cartão SD da câmera. Para enviá-las ao nosso serviço, você precisará copiá-las do cartão SD para o seu computador.
É importante NÃO usar um importador de fotos como Lightroom, Fotos ou Photo Manager. Abra o cartão SD no gerenciador de arquivos e arraste os arquivos de imagem do cartão SD para uma pasta local para mantê-los seguros. Softwares gerenciadores de fotos frequentemente modificam as tags internas da imagem que são usadas para saber onde a imagem foi capturada.
Se você ainda não tem imagens próprias e apenas quer experimentar, pode baixar este conjunto de dados de exemplo para acompanhar.
Envio do Trabalho
Supondo que você já tenha criado e verificado sua conta, agora que tem algumas imagens (sejam do nosso conjunto de dados de exemplo ou suas próprias), podemos começar o processo de Envio do Trabalho.
Embora pareça muitos passos, não é muito trabalho. Não é necessário conhecimento técnico ou experiência prévia. A maioria dos passos serve apenas para garantir que tudo funcione bem para você.
Após fazer login, você estará no seu Dashboard, que contém links para todos os seus mapas concluídos e pendentes, além de algumas informações sobre o saldo de pontos da sua conta.
Para começar a fazer seu primeiro mapa, selecione Novo no menu Maps no topo da janela do navegador:

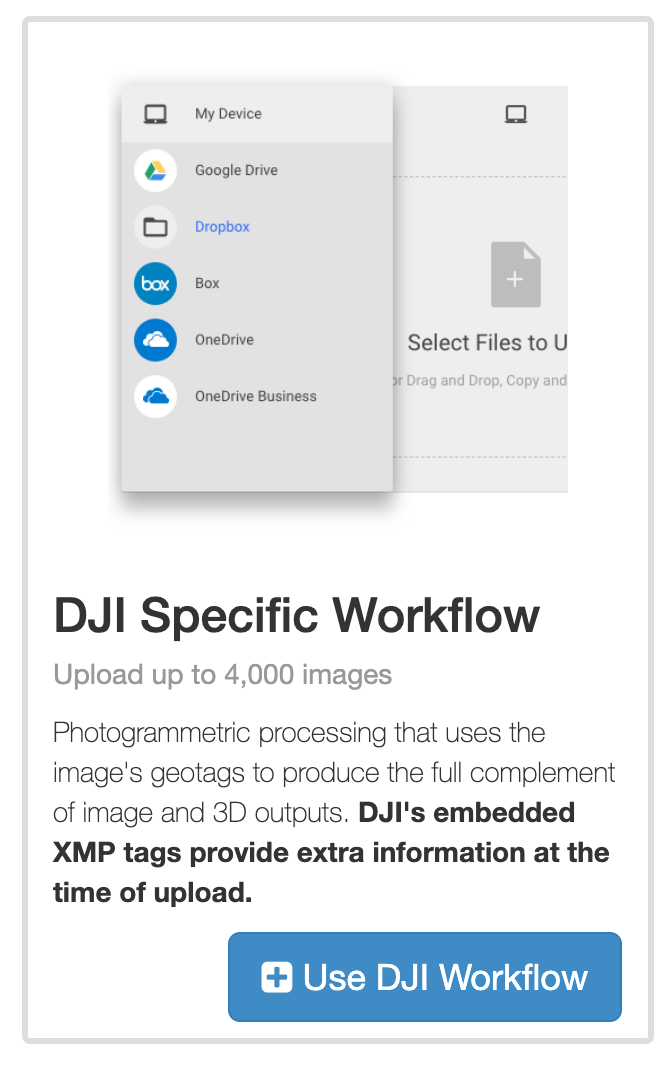

Na página Criar Novo Mapa, você pode escolher entre algumas formas diferentes de enviar seus dados. Como suas imagens (e as nossas) provavelmente foram capturadas por um drone que georreferencia as imagens, selecionaremos o Fluxo de Trabalho Específico DJI. Isso significa que todas as informações posicionais do mapa serão lidas diretamente dos arquivos de imagem. Nenhuma entrada manual será necessária. Isso só pode ser usado com imagens de câmeras DJI. Imagens de câmeras não DJI devem ser enviadas usando o Fluxo de Trabalho Clássico.
A próxima tela apresentará um fluxo de trabalho em quatro passos que irá guiá-lo pelo processo e garantir que tudo que é necessário seja inserido. Para cada passo há algumas caixas, algumas opcionais. A caixa à direita mostrará quantos pontos de processamento podem ser necessários para seu conjunto de dados ou se a cota da sua assinatura cobrirá o processamento por conta própria.

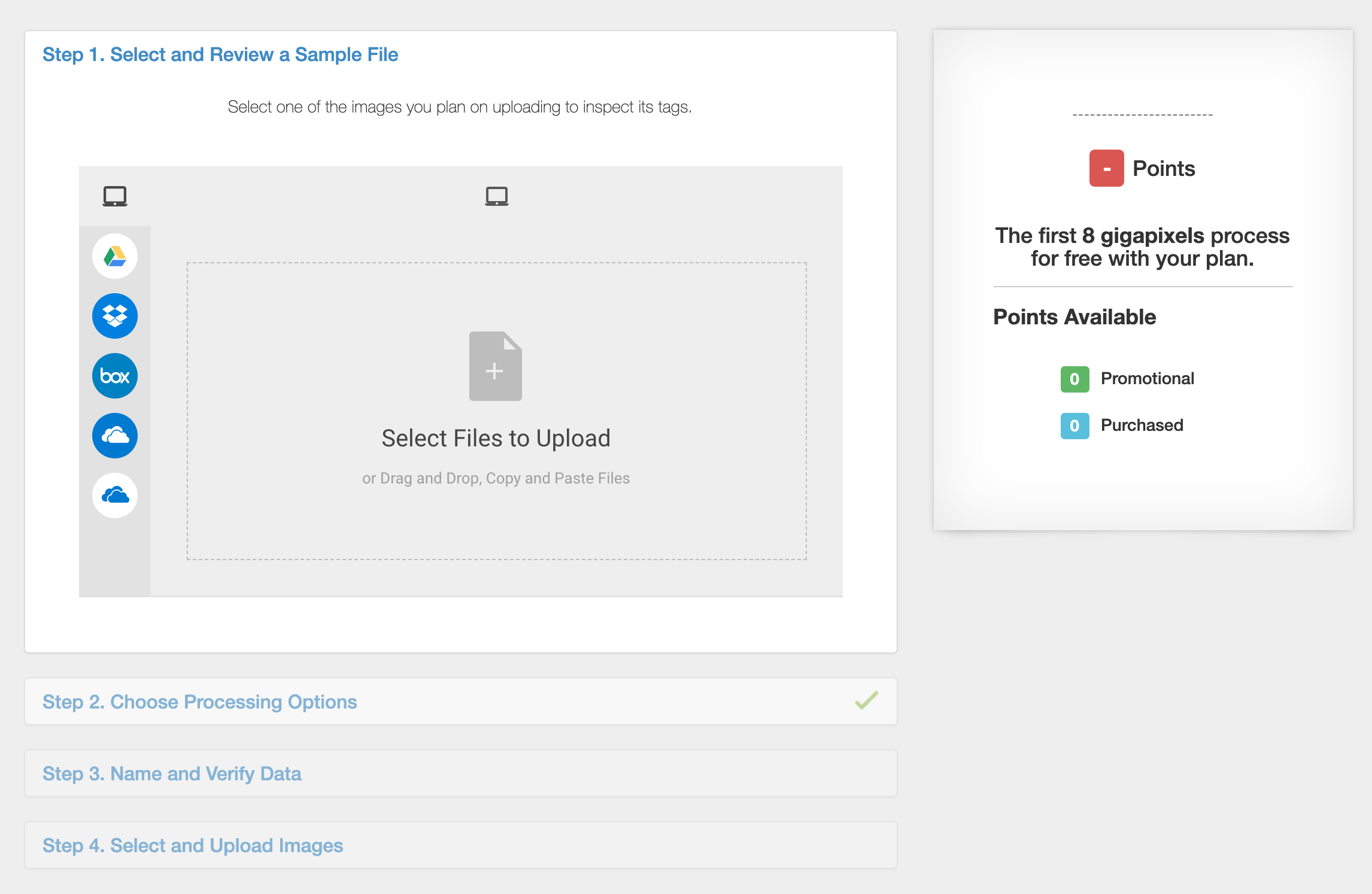

Passo 1 - Selecionar uma Imagem de Teste
Selecione uma imagem do conjunto de dados que deseja enviar do seu computador ou local de armazenamento na nuvem. Esta imagem será inspecionada para verificar se possui as tags apropriadas para continuar. Se a imagem não tiver as tags corretas, o processo será reiniciado. Se tiver as informações corretas, você será automaticamente levado ao Passo 2. As informações das tags serão exibidas no Passo 1 para inspeção, se necessário.

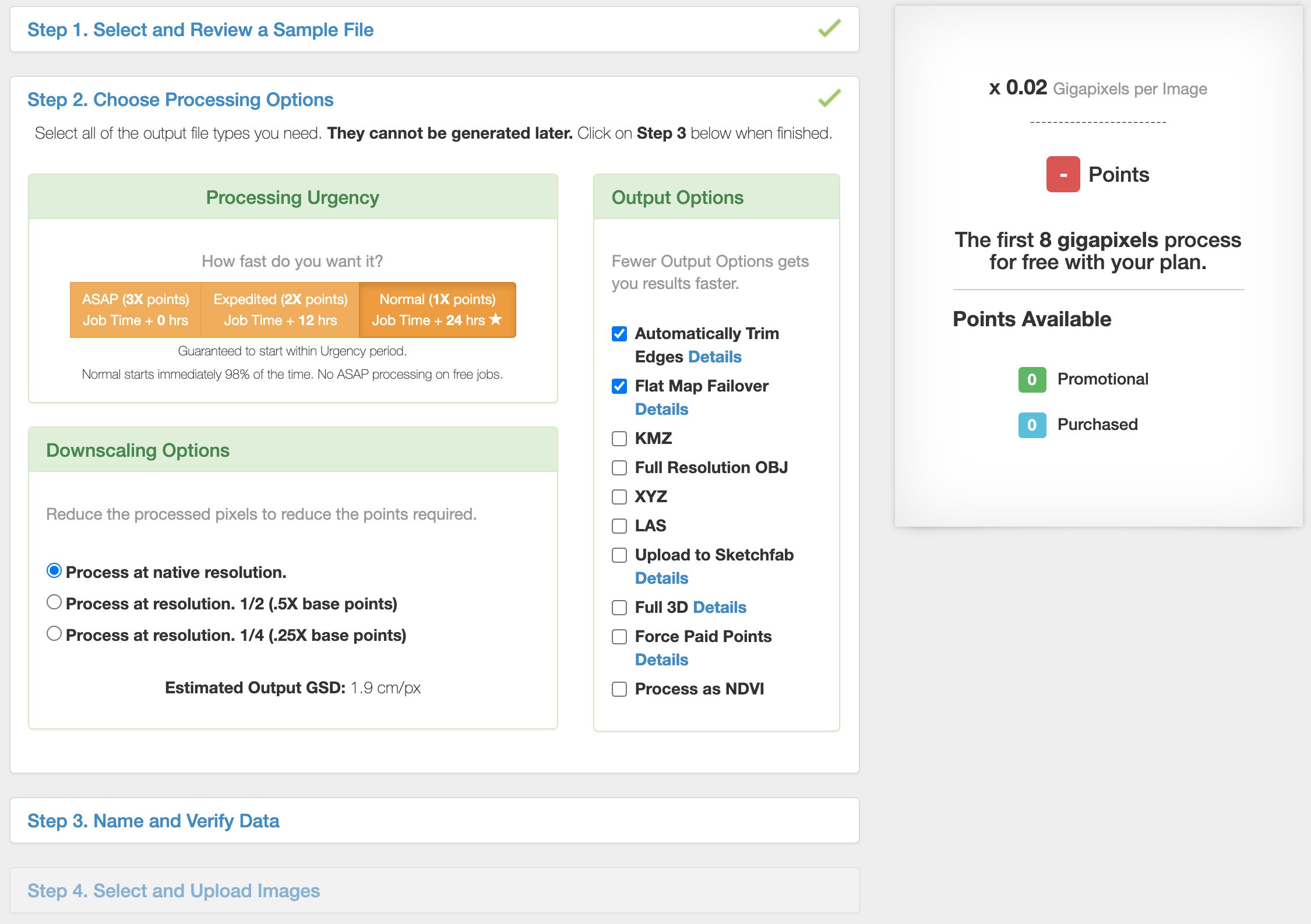

Passo 2 - Opções de Processamento
A maioria dos usuários aceitará as configurações padrão de Urgência Normal, processamento na resolução nativa, corte automático e Failover para Mapa Plano ativado. Se desejar adicionar tipos adicionais de saída ao processamento, será necessário fazer essas seleções no Passo 2. Se quiser reduzir a resolução do processamento para poder processar mais imagens, isso também deve ser feito no Passo 2.

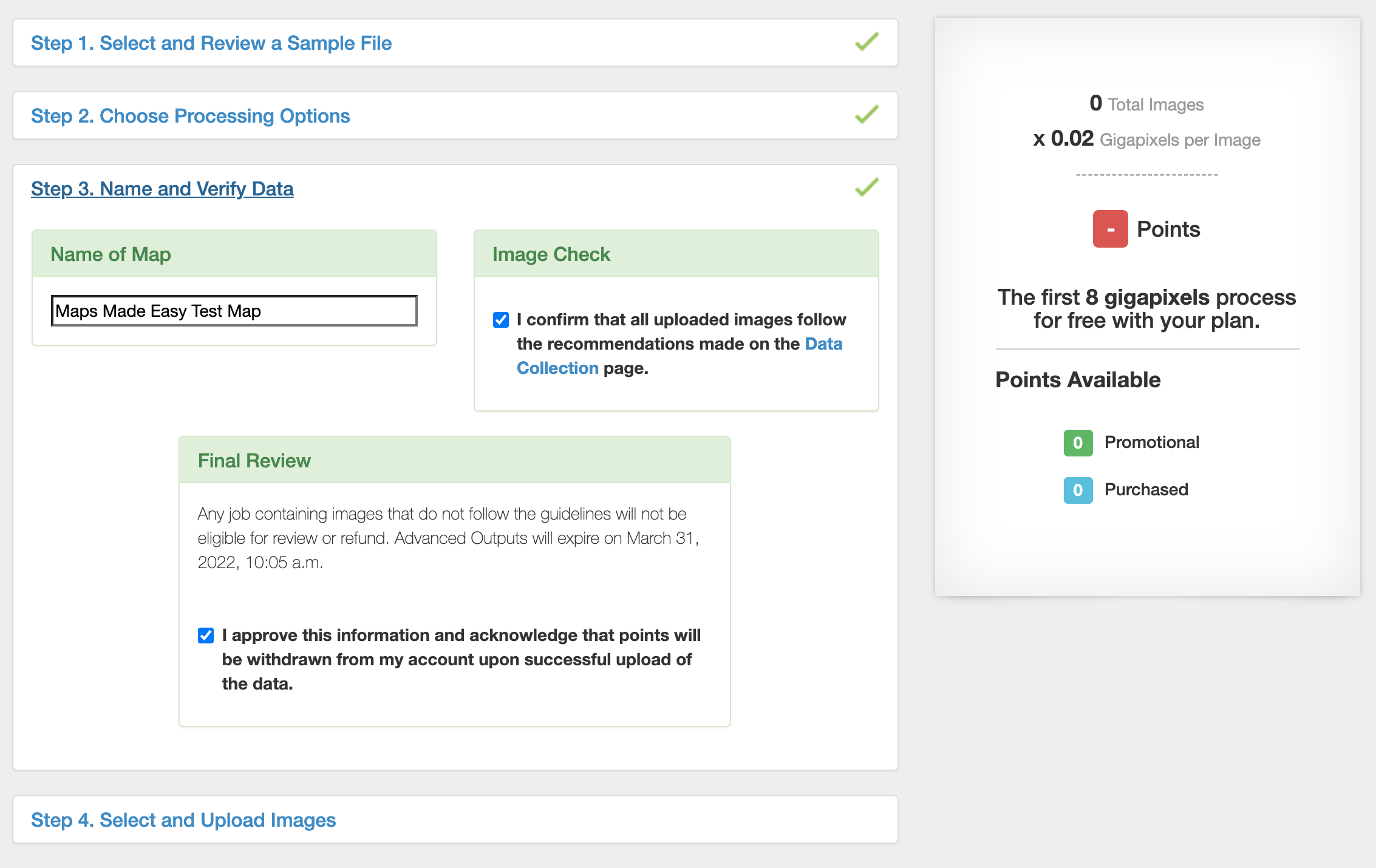

Passo 3 - Nomear e Verificar
Dê um nome ao mapa para que ele possa ser identificado no sistema. Você também deve concordar com as diretrizes de Coleta de Dados e verificar que revisará a cobrança conforme os termos antes de iniciar o processamento.

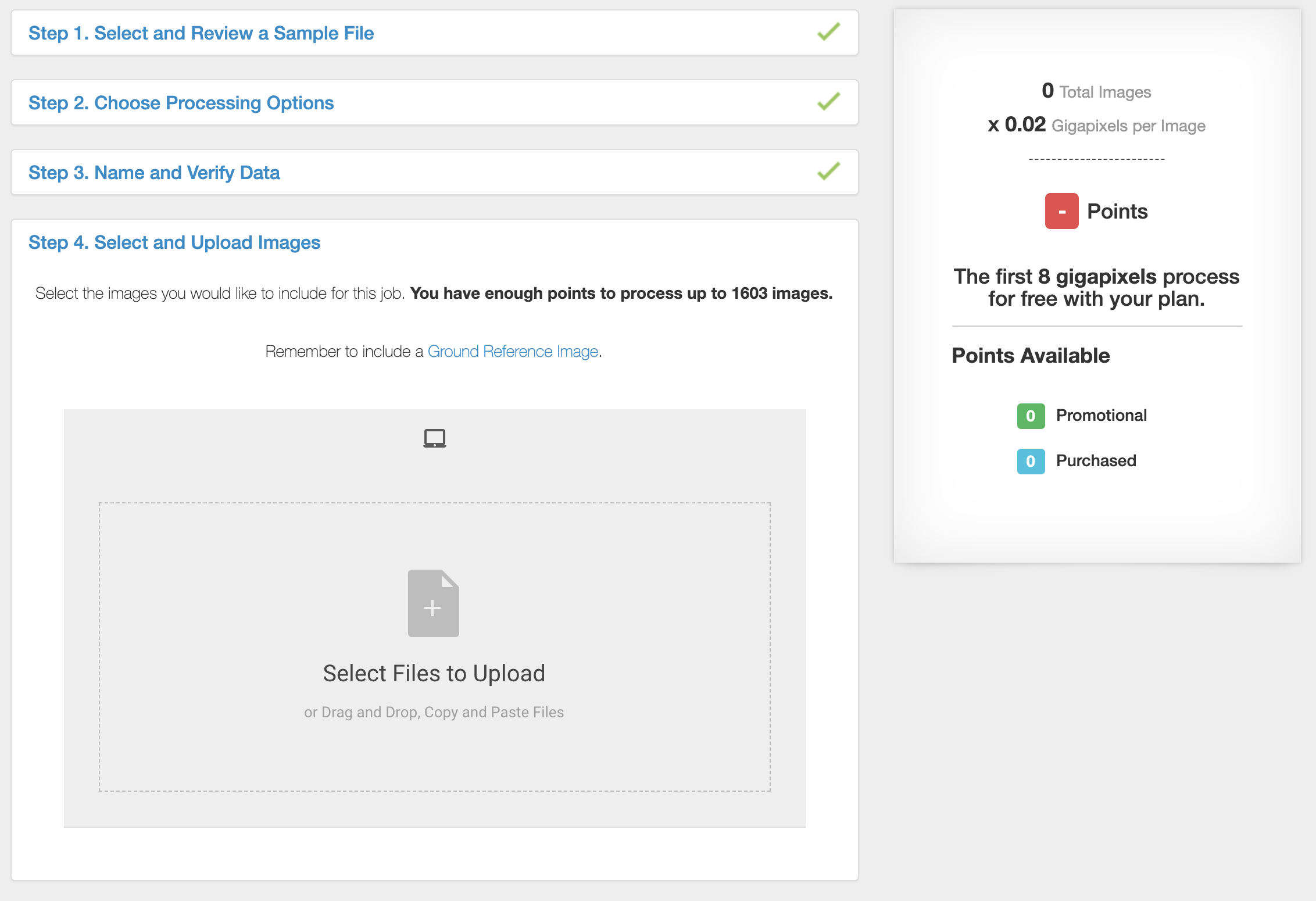

Passo 4 - Selecionar e Enviar
Clique na caixa para selecionar suas imagens da mesma fonte de dados usada no Passo 1.

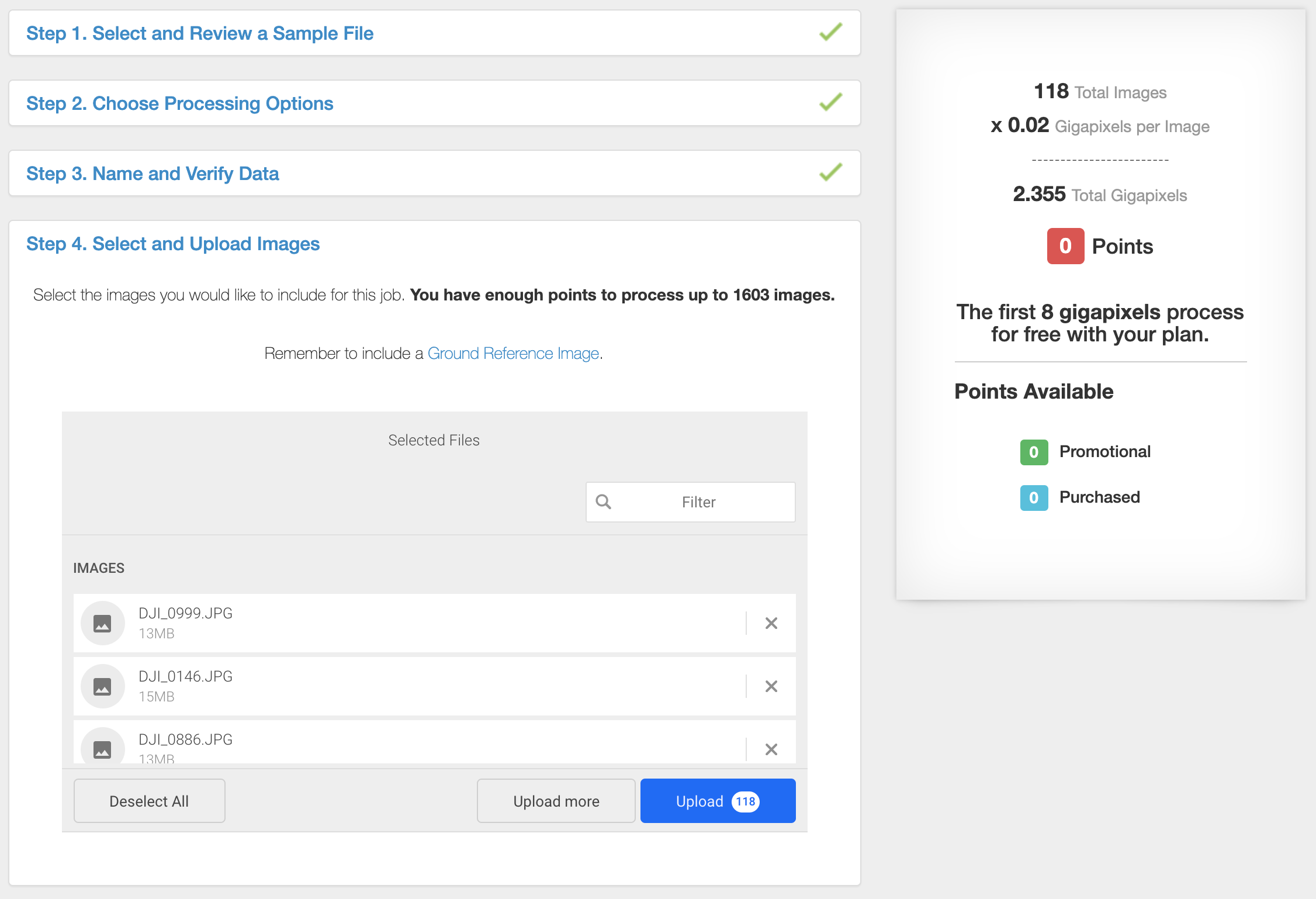

Após selecionar as imagens, o cálculo de pontos no lado direito será atualizado para mostrar o total de gigapixels selecionados para processamento. Isso pode resultar em nenhum ponto adicional sendo necessário se sua cota de assinatura cobrir o processamento. Se pontos forem necessários, eles podem ser comprados usando o sistema Pay-as-you-go. Você pode voltar ao Passo 2 e alterar as configurações para ver como elas afetam o cálculo total de pontos.

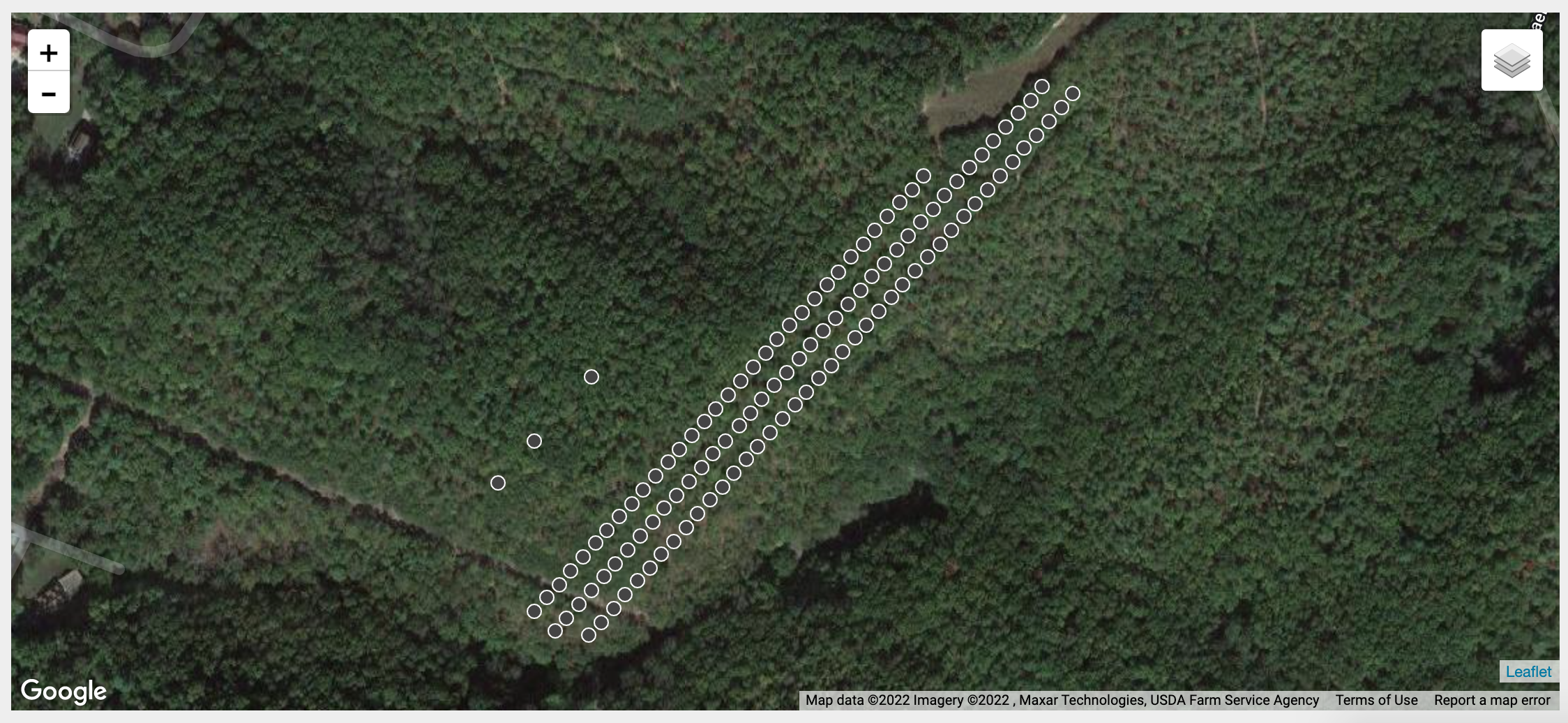

Revise as localizações das imagens individuais usando o mapa na parte inferior. Se houver imagens erradas, você pode clicar nelas para obter o nome do arquivo e então clicar no X correspondente ao lado na lista de arquivos selecionados para removê-las.

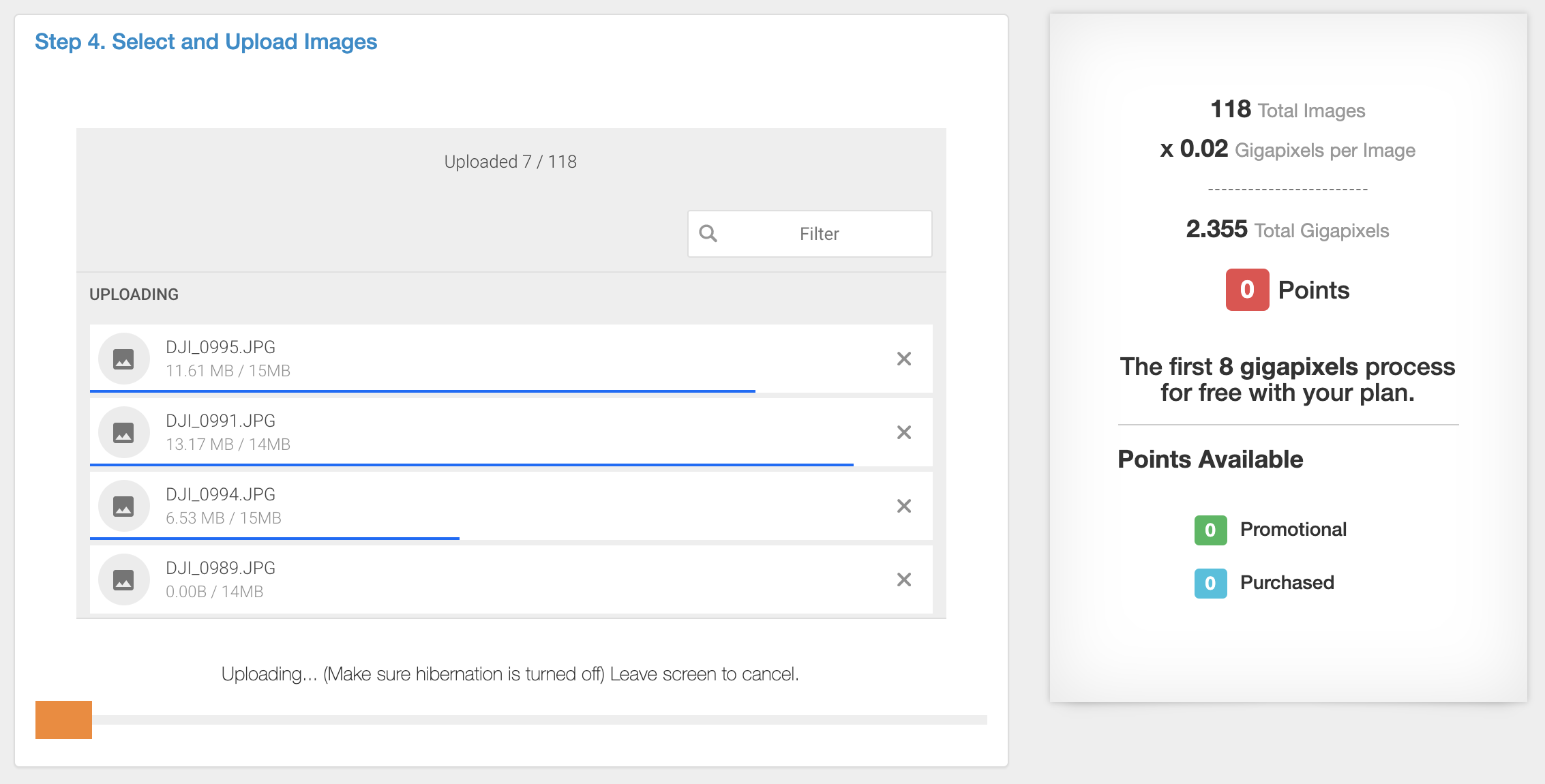

Quando tudo estiver correto, clique no botão azul 'Upload'. Você verá o progresso de cada imagem e do upload de todo o conjunto de dados.
Após o processo de upload ser concluído, o processamento começará. Se desejar cancelar o trabalho a qualquer momento durante o upload, basta sair da tela sem permitir que ele seja concluído.
Processamento
Quando o processamento começar, a barra de progresso será atualizada e uma notificação por e-mail será enviada. Nota: este trabalho foi iniciado em minutos e não demorou 24 horas para começar.
Quando o processamento estiver completo, a barra de progresso desaparecerá e o mapa aparecerá.
Notificações do Sistema
Quando um trabalho começa a ser processado, você recebe uma notificação por e-mail.
Você recebe outra notificação quando o processamento é concluído.
Resultados
Uma página de Detalhes do Mapa é criada para cada mapa. Ela contém o seguinte:
- Uma versão privada do mapa web
- Links para visualização do modelo 3D
- Controles de compartilhamento
- Informações sobre como os dados fonte foram coletados
- Uma lista de links para os arquivos de saída
- Carimbos de data e hora do processamento
- Um Relatório de Sobreposição para diagnosticar problemas
Este é um relatório de sobreposição que pode ser usado para diagnosticar problemas na coleta das imagens. Você pode ler mais sobre eles aqui: Relatórios de Sobreposição
Realização de Medições
Medições lineares, de área e volume podem ser feitas diretamente no navegador usando as ferramentas incorporadas.
Estas anotações, ferramentas e a capacidade de permitir marcações públicas são todas controláveis com caixas de seleção na seção Compartilhamento.
NOTA: Estas ferramentas não estão disponíveis em dispositivos com tela sensível ao toque.
Tipos de Saída
A principal saída da Maps Made Easy é o mapa web. Mapas web permitem uma visualização de baixo consumo de banda e recursos do sistema para o que pode ser potencialmente uma grande quantidade de dados. Não é incomum que um mapa que cobre centenas de acres com alto nível de detalhe resulte em um arquivo de vários Gigabytes. Poucos computadores conseguem visualizar esse arquivo, mas quase todos podem visualizar o mapa web. Os mapas web podem ter múltiplas camadas. Por padrão, incluímos uma camada de elevação que mostra um mapa de relevo sombreado colorido que evidencia mudanças na elevação de forma bastante dramática. Ele pode ser facilmente incorporado ao seu próprio site usando o controle de Hospedagem Pública e o Código de Incorporação iFrame.
Estes são exemplos ao vivo de um mapa web e 3D criados para a elaboração deste tutorial. Clique neles para interagir.
Uma versão de baixa resolução do modelo 3D criado também pode ser facilmente incorporada usando os mesmos controles para o modelo 3D.
Versões em resolução total do mapa ortofoto GeoTiff e vários formatos das informações do modelo 3D estão disponíveis para download.
Para manter os custos de processamento e hospedagem baixos, os arquivos nesta lista são excluídos após 30 dias. Se desejar sincronizá-los automaticamente com uma conta Dropbox, você pode fazer isso seguindo estas instruções.
Compartilhamento do Mapa
Os controles para compartilhar ou manter várias funcionalidades privadas fazem parte da página de Detalhes do Mapa. Para mais informações sobre os detalhes dos controles de compartilhamento, por favor consulte aqui: Controles de Compartilhamento
