Guide de démarrage rapide

Maps Made Easy est une entreprise de logiciels et de services spécialisée dans la cartographie et le levé par drone. L'entreprise propose une suite de produits permettant aux utilisateurs de planifier, exécuter et analyser des missions de cartographie basées sur des drones.

Le produit phare de l'entreprise est son logiciel de photogrammétrie basé sur le cloud, utilisé pour traiter et analyser les images haute résolution capturées par les drones lors des missions de cartographie. Le logiciel peut générer des cartes 2D et 3D, des nuages de points et des modèles numériques d'élévation (MNE) avec un haut niveau de précision et de détail.

En plus de son logiciel, Maps Made Easy propose également une gamme de matériel et de services, notamment la planification et l'exécution de vols de drones, le traitement des données et l'analyse des données. L'application mobile de l'entreprise, Map Pilot Pro, est un outil populaire pour les pilotes de drones, leur permettant de planifier et d'exécuter facilement des missions de cartographie.

Les produits et services de Maps Made Easy sont utilisés dans divers secteurs, notamment l'agriculture, la construction, l'exploitation minière et la gestion environnementale. L'entreprise s'engage à fournir des solutions innovantes permettant aux utilisateurs de collecter, traiter et analyser rapidement, précisément et à moindre coût les données basées sur les drones.

Maps Made Easy - Étape par étape

Ce guide de démarrage rapide vous guidera à travers les étapes pour prendre des images aériennes et les transformer en cartes utiles et modèles 3D.

Les sujets suivants seront abordés :

• Préparation des données sources
• Soumission de tâche
• Téléchargement des images
• Traitement
• Notifications du système
• Résultats
• Prise de mesures
• Types de sortie
• Partage de carte

Pour des informations sur la collecte des images, veuillez consulter notre guide Map Pilot Quick Start pour vous aider à collecter automatiquement les données sources.

Préparation des données sources

Maps Made Easy crée ses cartes et modèles à partir d'images aériennes prises avec soin. Les données de cartographie sont généralement collectées en volant selon un motif en serpentin tout en prenant des images périodiques, comme illustré dans la capture d'écran suivante de notre application Map Pilot.

Pour que notre traitement fournisse des résultats de qualité, les images soumises doivent avoir beaucoup de recouvrement entre les images successives et les passages adjacents.

Les images prises avec des drones DJI, par exemple, sont stockées sur la carte SD de la caméra. Pour les télécharger sur notre service, vous devrez les copier de la carte SD vers votre ordinateur.

Il est important de NE PAS utiliser un importateur de photos comme Lightroom, Photos ou Photo Manager. Ouvrez la carte SD dans le gestionnaire de fichiers et faites glisser les fichiers image hors de la carte SD vers un dossier local pour les conserver en sécurité. Les logiciels de gestion de photos modifient fréquemment les balises internes des images qui sont utilisées pour connaître l'emplacement où une image a été prise.

Si vous ne possédez pas encore d'images et souhaitez simplement essayer, vous pouvez télécharger cet ensemble de données d'exemple pour suivre le guide.

Soumission de tâche

En supposant que vous ayez déjà créé et vérifié votre compte, maintenant que vous avez des images (nos données d'exemple ou les vôtres), nous pouvons commencer le processus de soumission de tâche.

Bien que cela puisse sembler être beaucoup d'étapes, ce n'est pas beaucoup de travail. Aucune connaissance technique ou expérience préalable n'est nécessaire. La plupart des étapes servent simplement à nous assurer que tout fonctionnera bien pour vous.

Une fois connecté, vous serez sur votre Tableau de bord qui contient des liens vers toutes vos cartes terminées et en attente ainsi que des informations sur le solde de points de votre compte.

Pour commencer à créer votre première carte, sélectionnez Nouvelle sous le menu Cartes en haut de la fenêtre du navigateur :

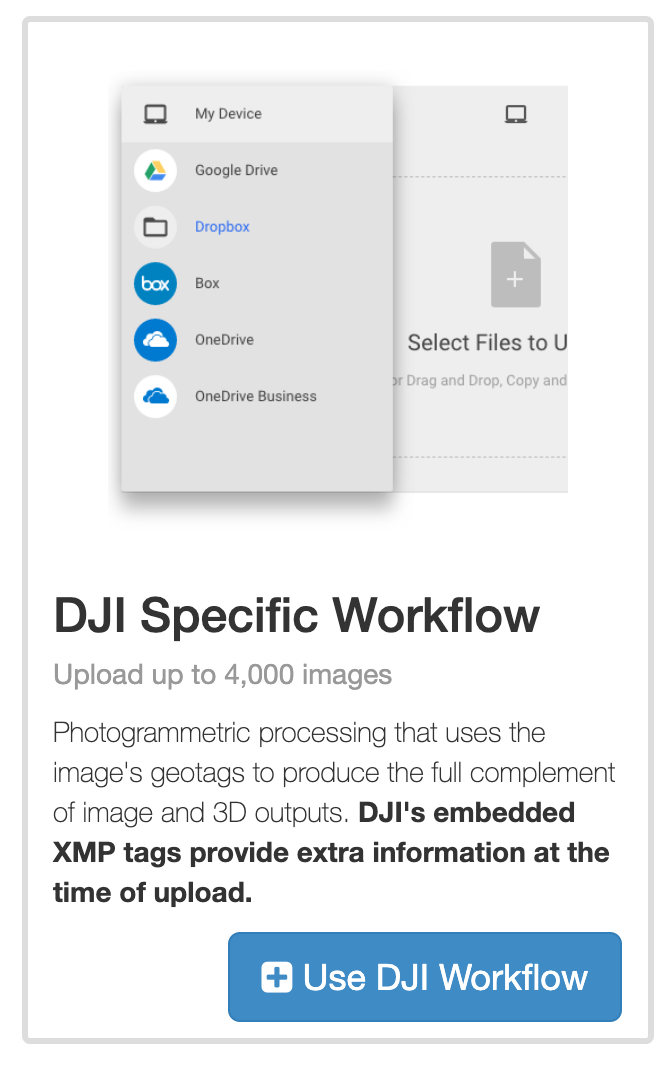

Une fois sur la page Créer une nouvelle carte, vous pouvez choisir parmi plusieurs méthodes pour soumettre vos données. Puisque vos images (et les nôtres) sont probablement enregistrées par un drone qui géolocalise les images, nous sélectionnerons le Flux de travail spécifique DJI. Cela signifie que toutes les informations de position pour la carte seront lues directement à partir des fichiers image eux-mêmes. Aucune saisie manuelle ne sera requise. Cela ne peut être utilisé qu'avec des images de caméra DJI. Les images provenant de caméras non DJI doivent être téléchargées en utilisant le Flux de travail classique.

L'écran suivant affiche un flux de travail en quatre étapes qui vous guidera tout au long du processus et s'assurera que tout ce qui est nécessaire est saisi. Pour chaque étape, il y a plusieurs cases, dont certaines sont optionnelles. La case à droite montre combien de points de traitement peuvent être nécessaires pour votre ensemble de données ou si votre quota d'abonnement couvrira le traitement.

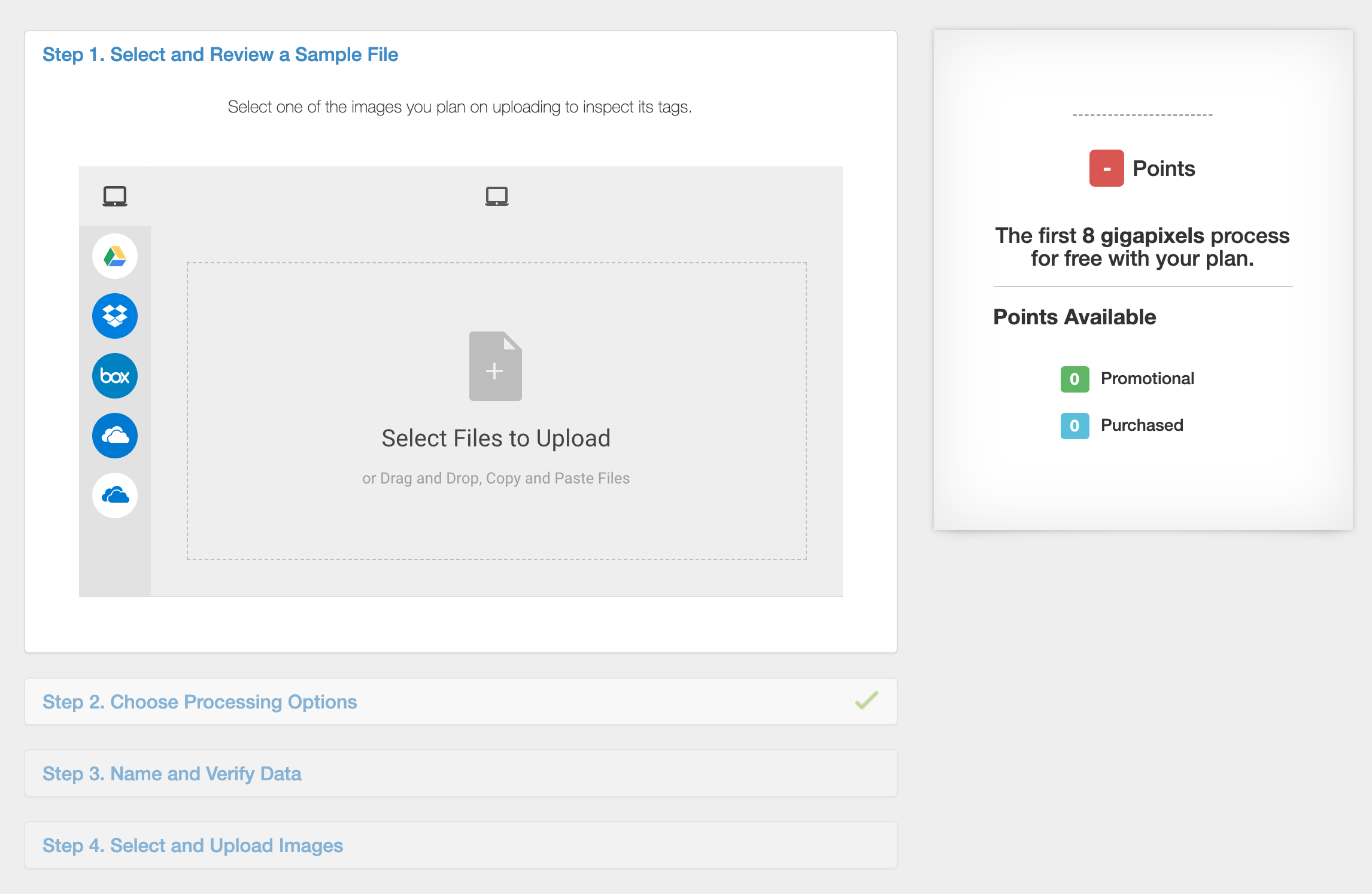

Étape 1 - Sélectionner une image test

Sélectionnez une image de l'ensemble de données que vous souhaitez télécharger depuis votre ordinateur ou votre emplacement de stockage Cloud. Cette image sera inspectée pour vérifier qu'elle possède les balises appropriées pour continuer. Si l'image ne possède pas les balises appropriées, le processus redémarrera. Si elle possède les bonnes informations de balise, vous serez automatiquement dirigé vers l'étape 2. Les informations de balise seront affichées à l'étape 1 et peuvent être inspectées si nécessaire.

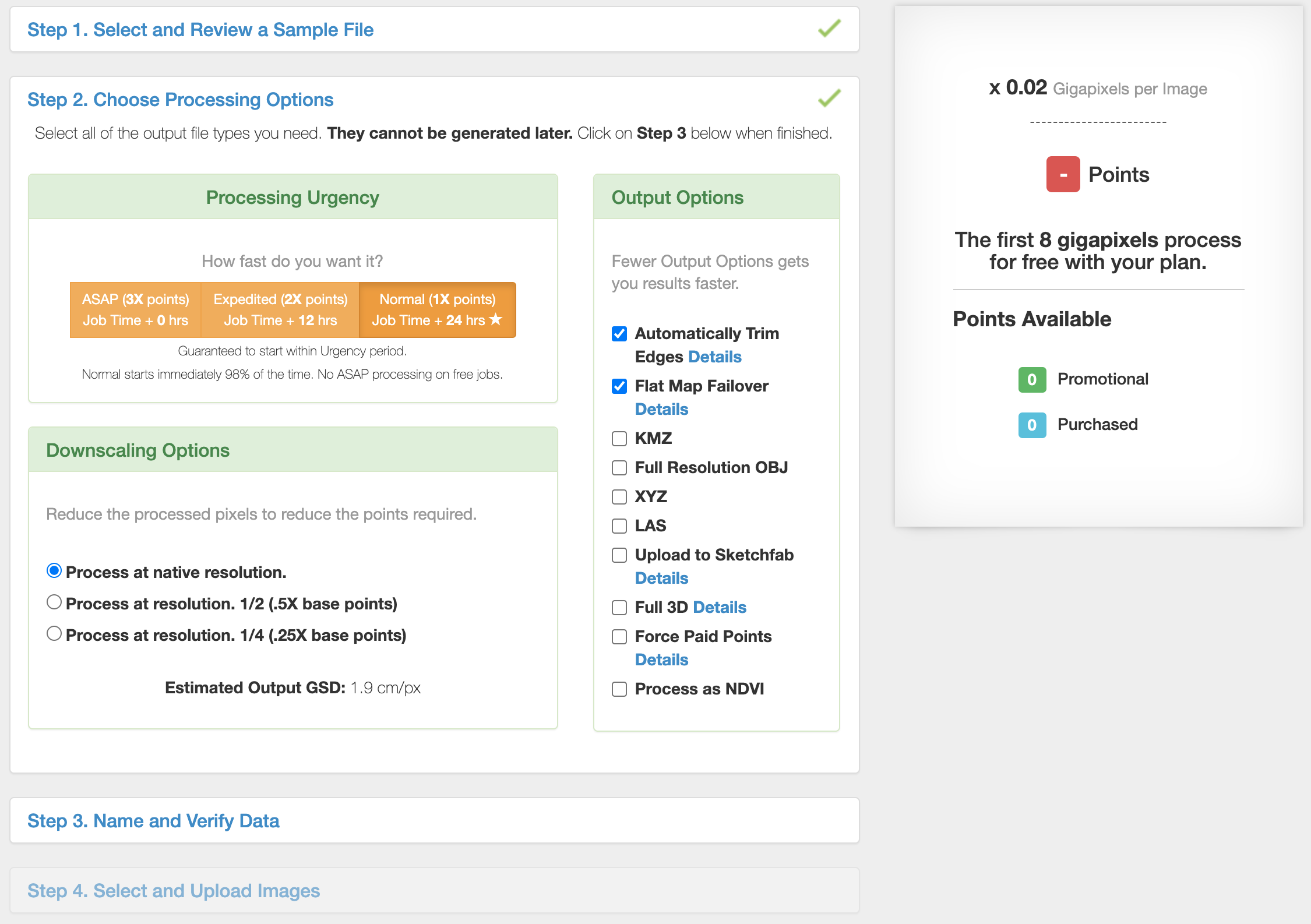

Étape 2 - Options de traitement

La plupart des utilisateurs accepteront les paramètres par défaut d'urgence normale, traitement à résolution native, découpage automatique et basculement sur carte plate activé. Si vous souhaitez ajouter des types de sortie supplémentaires au traitement, vous devrez faire ces sélections à l'étape 2. Si vous souhaitez réduire la résolution de votre traitement pour pouvoir traiter plus d'images, cela doit également être fait à l'étape 2.

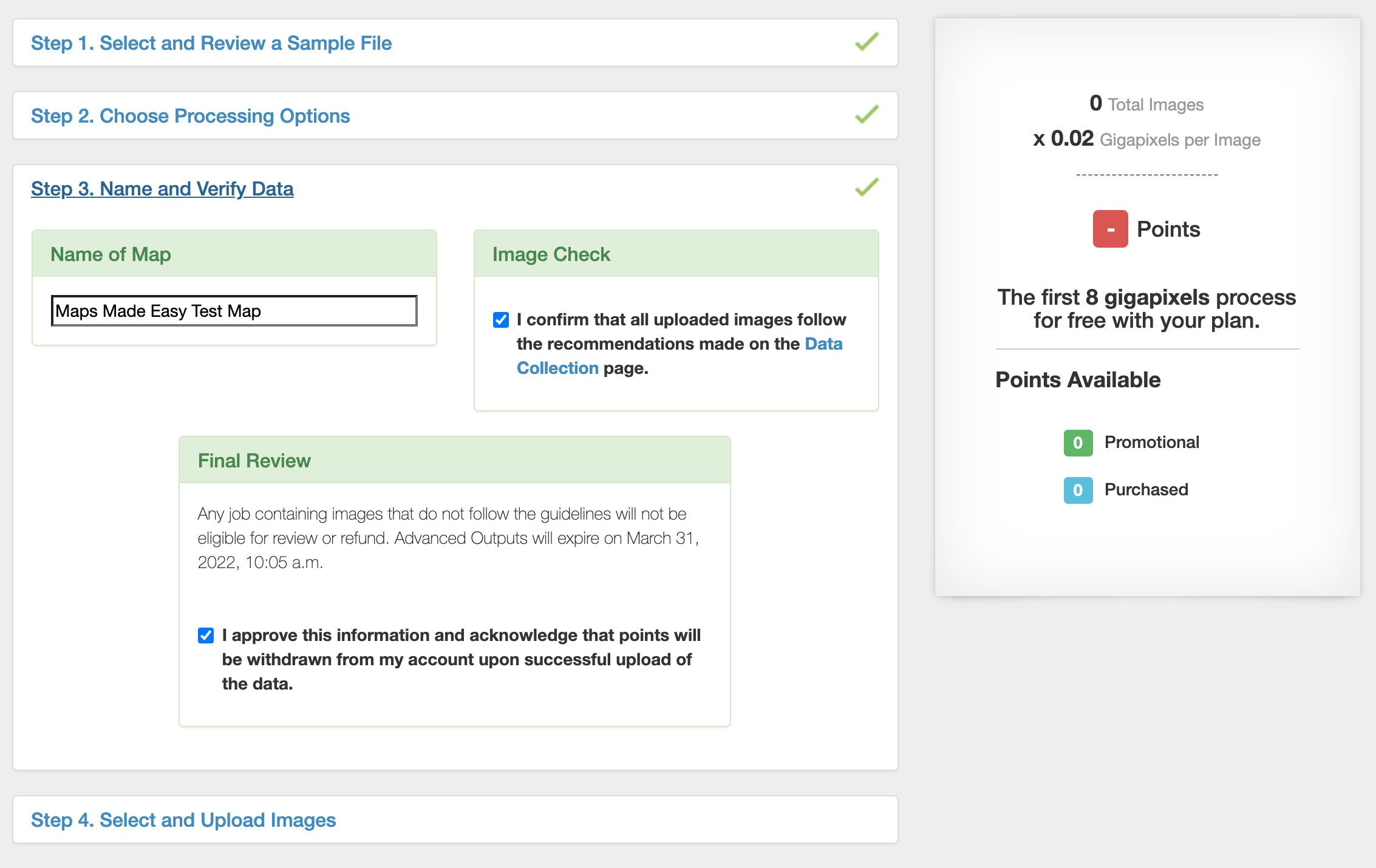

Étape 3 - Nommer et vérifier

Donnez un nom à la carte afin qu'elle puisse être identifiée dans le système. Vous devez également accepter les directives de collecte de données et vérifier que vous examinerez la facturation conformément aux conditions avant de lancer le traitement.

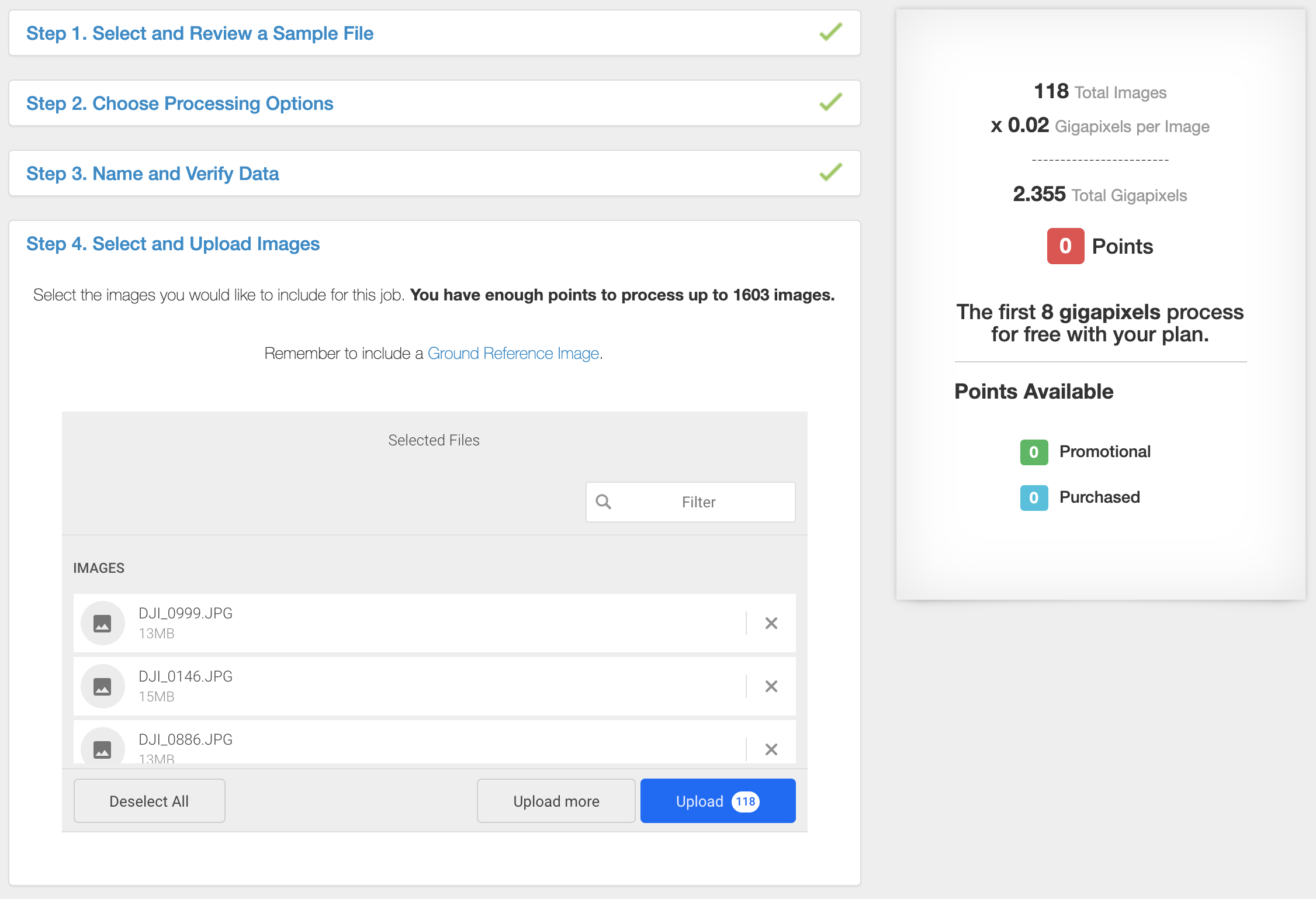

Étape 4 - Sélectionner et télécharger

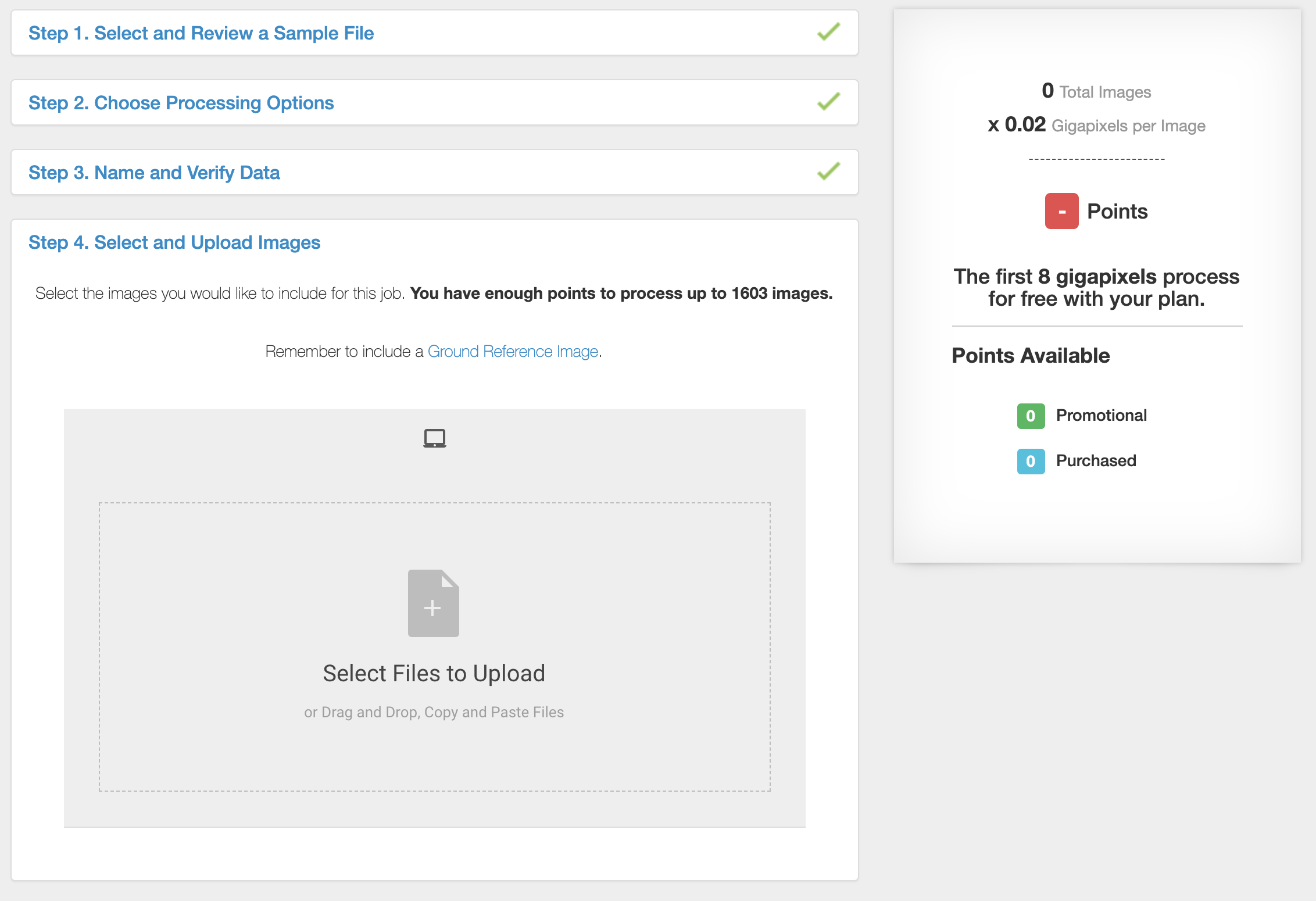

Cliquez sur la case pour sélectionner vos images à partir de la même source de données utilisée à l'étape 1.

Une fois les images sélectionnées, le calcul des points sur le côté droit sera mis à jour pour afficher le nombre total de gigapixels sélectionnés pour le traitement. Cela peut entraîner qu'aucun point supplémentaire ne soit nécessaire si votre quota d'abonnement le couvre. Si des points sont nécessaires, ils peuvent être achetés via le système de paiement à l'utilisation. Vous pouvez revenir à l'étape 2 et modifier les différents paramètres pour voir comment ils affectent le calcul total des points.

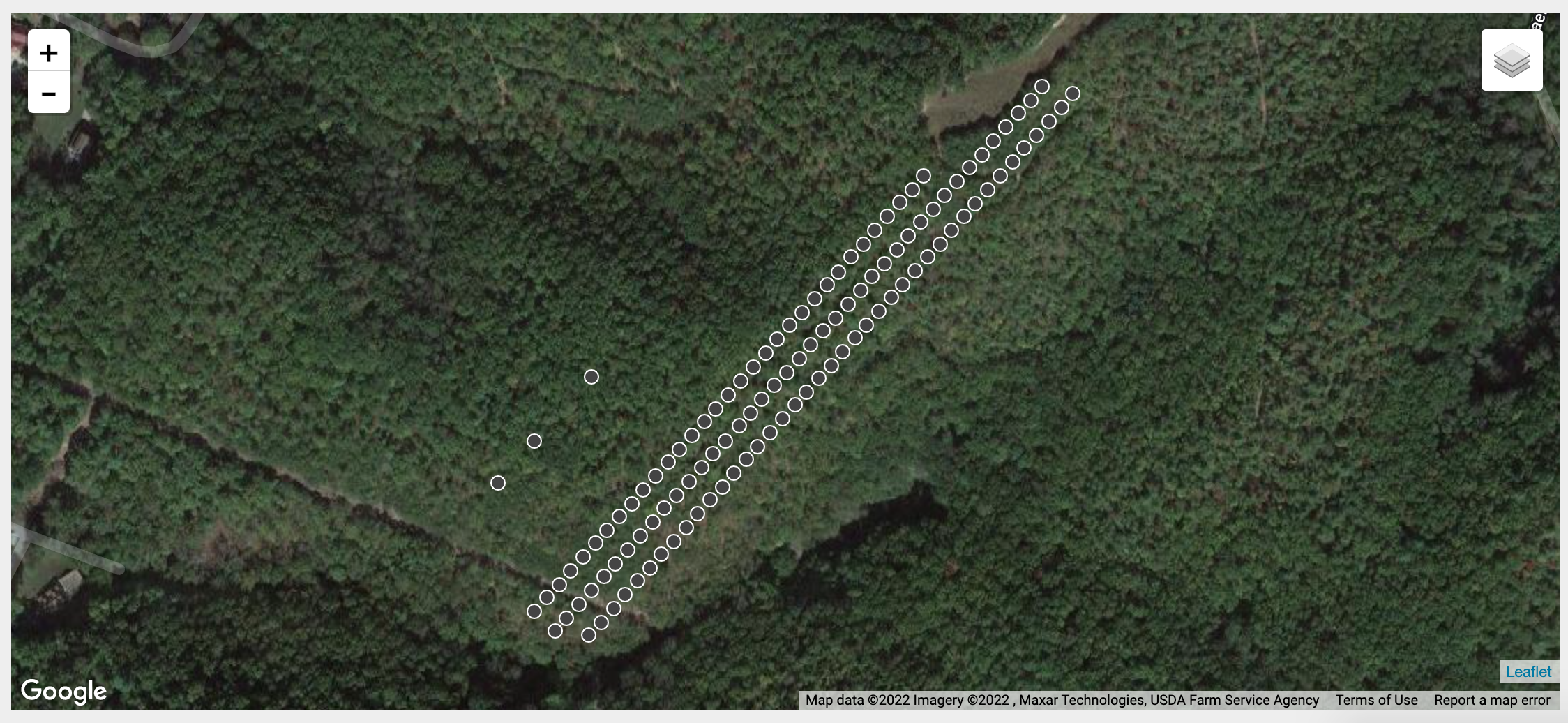

Vérifiez les emplacements des images individuelles à l'aide de la carte en bas. S'il y a des images erronées, vous pouvez cliquer dessus pour obtenir leur nom de fichier, puis cliquer sur le X correspondant à côté dans la liste des fichiers sélectionnés pour les supprimer.

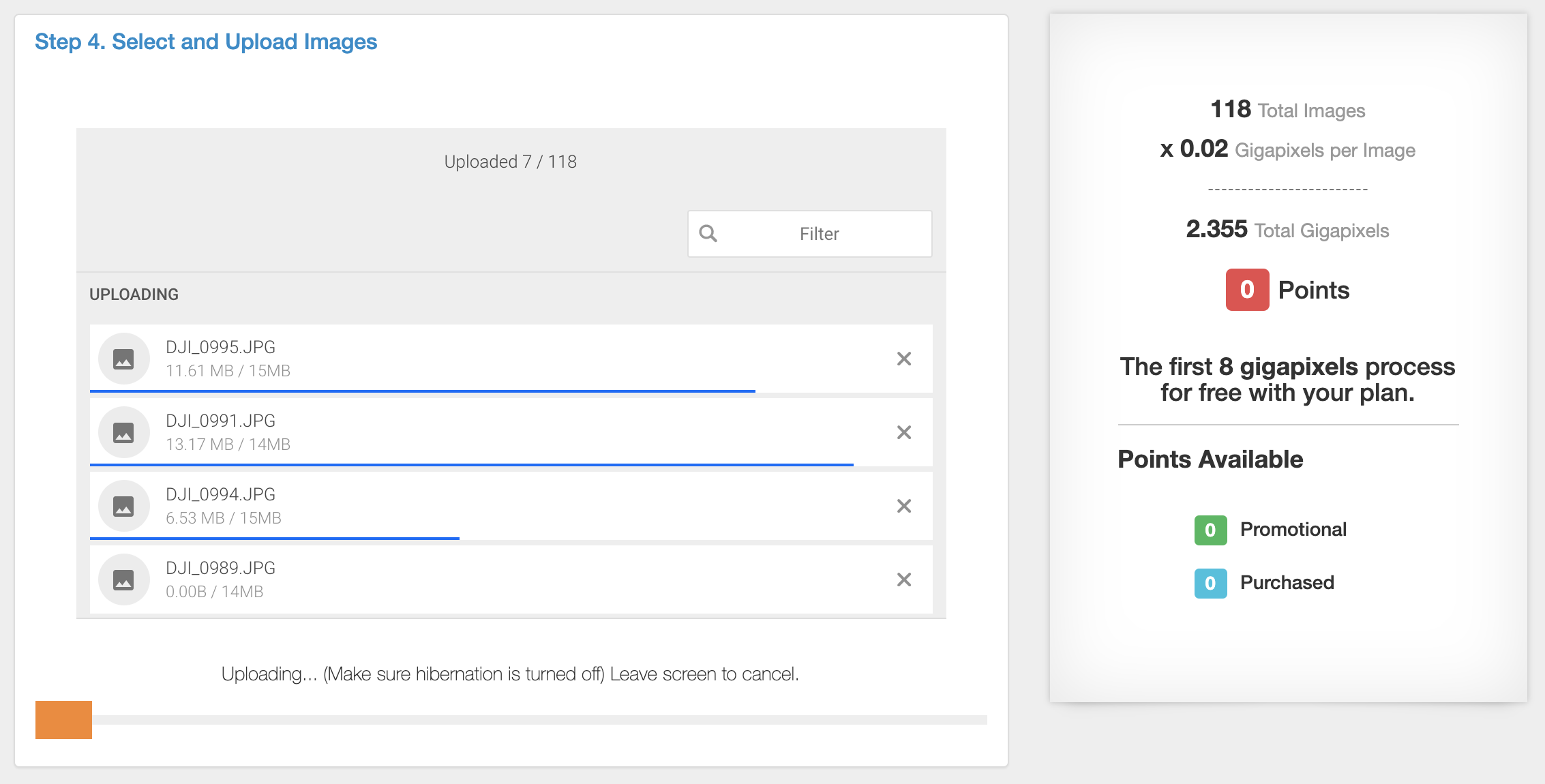

Une fois que tout semble correct, cliquez sur le bouton bleu « Télécharger ». Vous verrez la progression pour chaque image et le téléchargement de l'ensemble des données.

Une fois le téléchargement terminé, le traitement commencera. Si à tout moment pendant le téléchargement vous souhaitez annuler la tâche, vous pouvez simplement quitter l'écran sans attendre la fin du processus.

Traitement

Une fois le traitement lancé, la barre de progression sera mise à jour et une notification par courriel sera envoyée. Note : cette tâche a démarré en quelques minutes et n'a pas mis 24 heures à commencer.

Lorsque le traitement est terminé, la barre de progression disparaît et la carte s'affiche.

Notifications du système

Une fois qu'une tâche commence à être traitée, vous recevez une notification par courriel.

Vous en recevez une autre lorsque le traitement est terminé.

Résultats

Une page Détail de la carte est créée pour chaque carte. Elle contient les éléments suivants :

• Une version privée de la carte web
• Des liens d'aperçu du modèle 3D
• Des contrôles de partage
• Des informations sur la manière dont les données sources ont été collectées
• Une liste de liens vers les fichiers de sortie
• Horodatages de traitement
• Un rapport de recouvrement pour diagnostiquer les problèmes

Ceci est un rapport de recouvrement qui peut être utilisé pour diagnostiquer les problèmes de collecte d'images. Vous pouvez en lire plus à leur sujet ici : Rapports de recouvrement

Prise de mesures

Des mesures linéaires, de surface et de volume peuvent être effectuées directement dans le navigateur en utilisant les outils intégrés.

Ces annotations, outils et la possibilité d'autoriser des annotations publiques sont tous contrôlables via des cases à cocher dans la section Partage.

REMARQUE : Ces outils ne sont pas disponibles sur les appareils tactiles.

Types de sortie

La sortie principale de Maps Made Easy est la carte web. Les cartes web permettent une visualisation à faible bande passante et à faibles ressources système d'une quantité potentiellement très importante de données. Il n'est pas rare qu'une carte couvrant des centaines d'acres avec un haut niveau de détail représente un fichier de plusieurs gigaoctets. Très peu d'ordinateurs peuvent afficher ce fichier, mais presque tous peuvent afficher la carte web. Les cartes web peuvent comporter plusieurs couches. Par défaut, nous incluons une couche d'élévation qui montre une carte en relief colorisée illustrant les changements d'altitude de manière très marquée. Elle est facilement intégrable sur votre propre site en utilisant le contrôle Hébergement public et le code d'intégration iFrame.

Voici des exemples en direct d'une carte web et d'un modèle 3D créés pour la réalisation de ce tutoriel. Cliquez dessus pour interagir.

Une version basse résolution du modèle 3D créé est également facilement intégrable en utilisant les mêmes contrôles pour le modèle 3D.

Des versions en pleine résolution de la carte orthophoto GeoTiff et divers formats des informations du modèle 3D sont disponibles en téléchargement.

Pour limiter les coûts de traitement et d'hébergement, les fichiers de cette liste sont supprimés après 30 jours. Si vous souhaitez les synchroniser automatiquement avec un compte Dropbox, vous pouvez le faire en suivant ces instructions.

Partage de carte

Les contrôles pour partager ou garder diverses fonctionnalités privées font partie de la page Détail de la carte. Pour plus d'informations sur les détails des contrôles de partage, veuillez consulter ici : Contrôles de partage
