Định vị lại thủ công

Bỏ qua thiết bị RTK và PPK đắt tiền. Định vị gần đúng. Sau đó chỉnh sửa chính xác.

Một cách mới để có bản đồ hàng không chính xác cao mà không phức tạp hay tốn kém.

Từ ngày 6 tháng 4 năm 2018, chúng tôi đã kích hoạt quy trình Định vị địa lý thủ công mới cho tất cả các công việc vẫn còn dữ liệu Đầu ra Nâng cao khả dụng (tức là trong vòng 30 ngày gần nhất). Quy trình mới này sử dụng các Điểm Kiểm soát Mặt đất (GCP) đã được khảo sát để tăng độ chính xác của dữ liệu đã được xử lý bởi Maps Made Easy.

Quy trình điều chỉnh mới đơn giản hơn rất nhiều so với trước đây và cho phép điều chỉnh tinh chỉnh dữ liệu đã được xử lý gần đúng vị trí thực tế. Quy trình này nhằm tăng cường độ chính xác của các bản đồ đã được xử lý sử dụng thẻ địa lý (geotags).

LƯU Ý: Tính năng này hiện đang miễn phí sử dụng nhưng sẽ tính vào hạn mức công việc miễn phí hàng ngày.

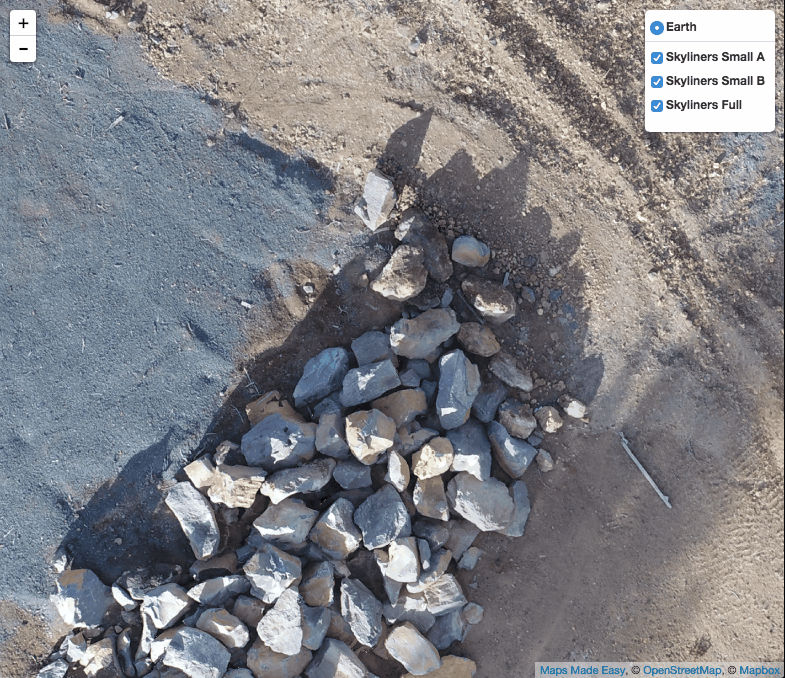

Định vị lại thủ công biến điều này thành:

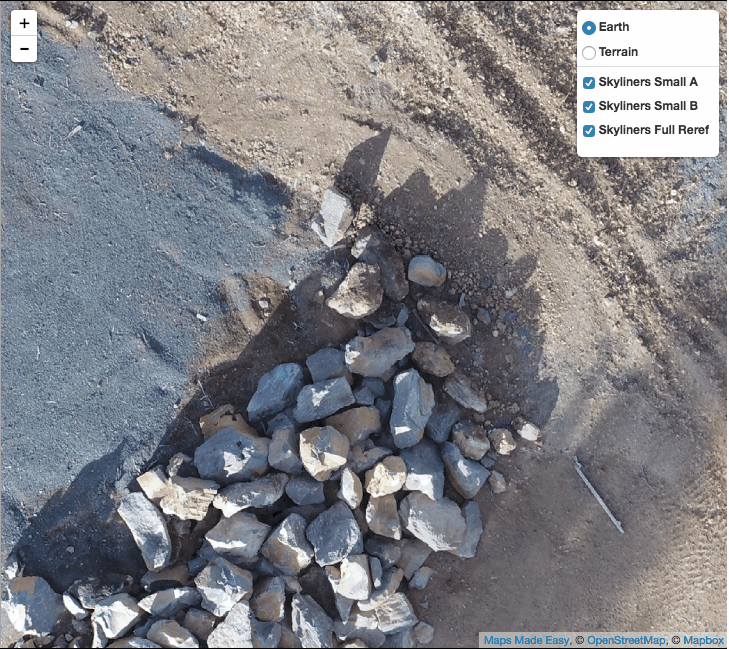

Thành điều này (lỗi nhỏ hơn 1 cm):

Điều này có lẽ nên kèm theo cảnh báo động kinh...

Hướng dẫn chung:

1. Thực hiện một công việc sử dụng quy trình 'Camera GPS' của chúng tôi, sử dụng thẻ địa lý ảnh để định vị địa lý.

2. Nhấn nút 'Điều chỉnh căn chỉnh' ở dưới cùng phần 'Công việc' trên trang Chi tiết Bản đồ của công việc.

3. Nhập một file CSV chứa dữ liệu GCP đã khảo sát.

4. Điều chỉnh vị trí các điểm đánh dấu GCP đến vị trí chính xác mà chúng phải có.

5. Nhấn 'Căn chỉnh lại ngay' và công việc sẽ chạy như bình thường nhưng không cần bước tải lên.

Sử dụng 5 đến 8 GCP được phân bố đều trên khu vực phủ sóng. Nhiều hơn cũng được nhưng không phải lúc nào cũng hữu ích. 3 GCP là tối thiểu.

Sau khi công việc được xử lý, một bản đồ mới sẽ được thêm vào danh sách bản đồ hoàn thành của bạn. Bản đồ được căn chỉnh lại sẽ hiển thị 0 ảnh nguồn. Các phép đo, chú thích và chia sẻ vẫn hoạt động như bình thường.

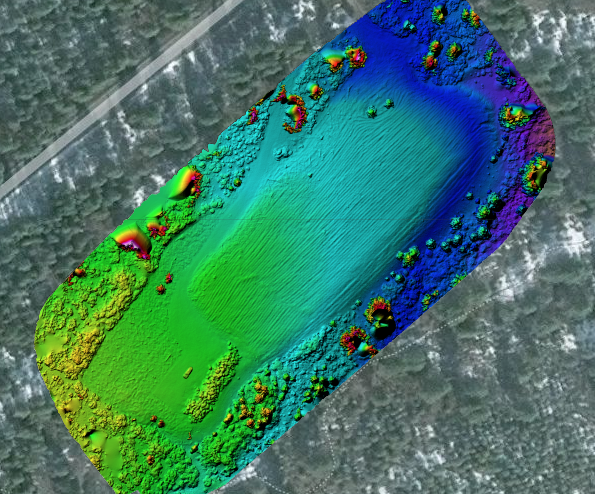

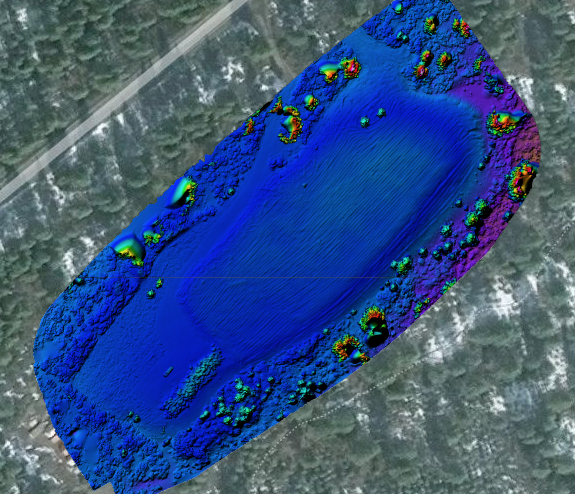

Lớp DEM và lớp độ cao có màu sẽ được xử lý lại theo dữ liệu GCP. Ở đây bạn có thể thấy so sánh giữa một khu vực hơi nghiêng và phiên bản phẳng của nó được thực hiện với GCP.

Bản đồ đã được định vị lại có thể được thêm vào Bản đồ Địa điểm giống như bản đồ bình thường. Đây là ví dụ về 2 lần đến thăm một công viên với nhiều công trình xây dựng đang hoạt động xung quanh. Hãy thử phóng to vào một số đặc điểm và ẩn lớp mới nhất để xem chúng khớp nhau gần như thế nào. Những bản đồ này có sai số trong vòng 1 inch (dữ liệu 1 inch/pixel) trên toàn bộ khu vực 160 mẫu Anh (65 hecta).

Thử trải nghiệm ở chế độ toàn màn hình tại đây:

https://www.mapsmadeeasy.com/locations/public/852a012a04d24fd28619163b7e75274b

Các tập tin liên quan đến 3D (XYZ, LAS, OBJ, KMZ) không được xử lý lại và không được cung cấp.

File GCP

File GCP được nhập vào cần là file .CSV có dòng tiêu đề và không có khoảng trắng sau dấu phẩy.

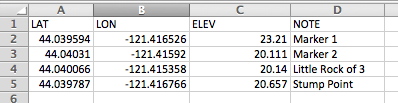

Đây là cách nó hiển thị trong Excel:

Đây là cách nó hiển thị dưới dạng văn bản:

LAT,LON,ELEV,NOTE
44.039594,-121.416526,23.21,Marker 1
44.04031,-121.41592,20.111,Marker 2
44.040066,-121.415358,20.14,Little Rock of 3
44.039787,-121.416766,20.657,Stump Point

Một file mẫu có sẵn để tải về trong phần Bước 1 của trang định vị lại.

LƯU Ý QUAN TRỌNG: Tất cả các mục trong cột NOTE phải là duy nhất. Số là được. Xem file mẫu.

Điều chỉnh các điểm đánh dấu

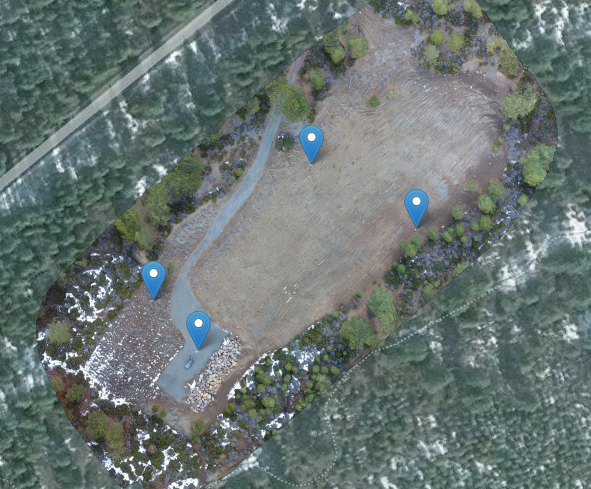

Khi file được nhập đúng cách, bạn sẽ thấy các vị trí GCP trong file được vẽ tại các vị trí đã xác định.

Các điểm đánh dấu là vị trí mà GCP cho biết và có thể không khớp với hình ảnh đã xử lý. Nếu không thì bạn làm điều này để làm gì?

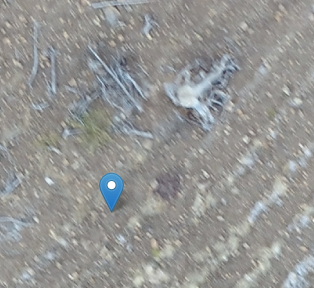

Vị trí GCP cho điểm đánh dấu này lẽ ra phải ở trung tâm gốc cây.

Nhấp vào điểm đánh dấu và kéo nó đến vị trí chính xác mà nó phải có tại thời điểm khảo sát GCP của bạn.

Độ chính xác của việc xử lý lại chỉ tốt bằng các điểm khảo sát và vị trí đặt điểm đánh dấu cho phép.

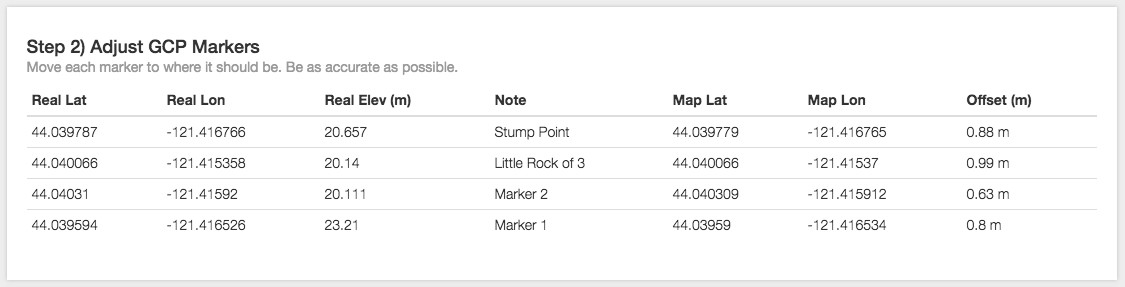

Khi tất cả các điểm đánh dấu đang được điều chỉnh, bạn có thể thấy độ lệch của từng điểm trong bảng:

Khi mọi thứ đã ổn, nhấn nút 'Căn chỉnh lại ngay'.
