Kể từ ngày 2 tháng 1 năm 2016, tất cả các công việc Maps Made Easy có tham chiếu địa lý sẽ có một hình ảnh báo cáo chồng lặp được tạo ra tại thời điểm xử lý. Báo cáo chồng lặp có sẵn ở dưới cùng của trang Chi tiết Bản đồ.
Báo cáo Chồng lặp có thể được sử dụng để chẩn đoán 95% các vấn đề mà người dùng gặp phải khi họ không hài lòng với kết quả của mình.
_______________________________________________________________
Một Báo cáo Chồng lặp là một hình ảnh cho người dùng thấy có bao nhiêu hình ảnh chứa một góc nhìn về bất kỳ vị trí nào trong khu vực khảo sát đã được xử lý. Thông thường, càng nhiều "lượt nhìn" vào một đối tượng mà hệ thống có để làm việc, kết quả đầu ra sẽ càng tốt hơn (trong phạm vi hợp lý). Báo cáo Chồng lặp mã màu các con số này để cho người dùng biết khi nào hệ thống xem đó là độ phủ chồng lặp tốt hay xấu và giúp họ hình dung những yếu tố ảnh hưởng đến việc thu thập độ chồng lặp nhất quán.
1, 2, 3, 4 hoặc 5 lượt nhìn (màu đỏ) của một khu vực được xem là hoàn toàn không đủ cho mục đích tái tạo một cảnh 3D. 6, 7 hoặc 8 lượt nhìn (màu xanh lá) được xem là đủ cho việc tái tạo các đối tượng khá đơn giản như cánh đồng, cấu trúc cơ bản hoặc đống vật liệu. Để có khả năng tái tạo một cảnh phức tạp tốt nhất, cần 9 lượt nhìn trở lên (màu xanh dương) để có chi tiết cần thiết tái tạo các đối tượng phức tạp như tòa nhà, cây cối hoặc các loại thực vật khác.
Một chấm đỏ tại vị trí chụp ảnh biểu thị rằng có một hình ảnh đã được xử lý nhưng nó không có đủ độ chồng lặp và/hoặc các điểm đặc trưng có thể so khớp nên không được đưa vào kết quả đầu ra.
Các ví dụ sau được cung cấp để giúp người dùng thấy cách các cảnh khác nhau sẽ ảnh hưởng đến độ chồng lặp đạt được. Như thường lệ, ứng dụng Map Pilot của chúng tôi dành cho iOS sẽ giúp quản lý những điều cơ bản nhưng việc hiểu biết về địa hình và nội dung khu vực khảo sát sẽ giúp rất nhiều trong việc thu thập dữ liệu đúng cách.
Độ chồng lặp tốt

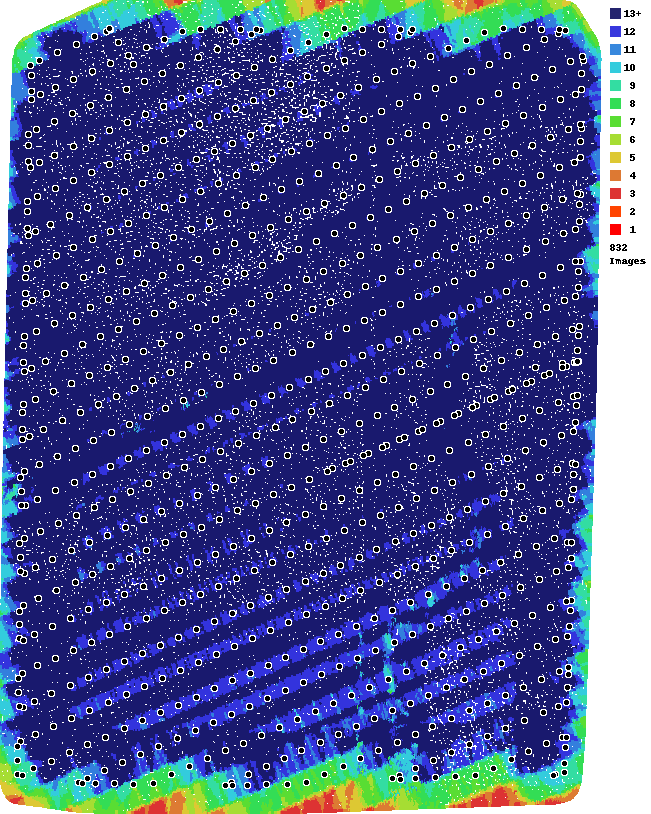

Đây là ví dụ về độ chồng lặp tốt và nhất quán. Thường sẽ có một vài khu vực màu đỏ quanh các mép có thể không hoàn hảo nhưng mọi thứ bên trong khu vực khảo sát sẽ rất tốt vì được tô màu chủ yếu là xanh đậm và xanh dương.
Cài đặt độ chồng lặp
Độ chồng lặp càng cao thì sẽ có càng ít khoảng trống trong các phần màu xanh đậm của Báo cáo Chồng lặp. Một báo cáo chồng lặp hoàn toàn màu xanh đậm là mục tiêu tốt. Chúng tôi thường khuyên nên sử dụng độ chồng lặp 80% làm điểm khởi đầu. 80% là giá trị mặc định trong Map Pilot Pro.

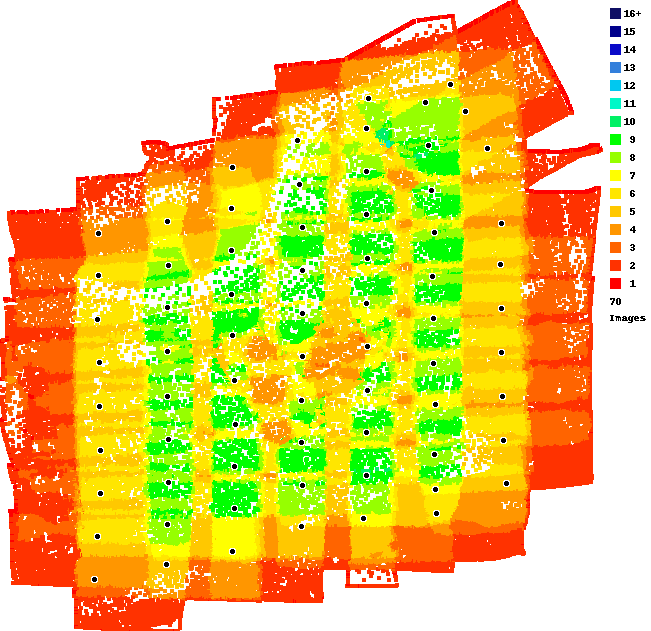

60% Độ chồng lặp - 5-8 lượt nhìn ở mọi nơi - Không có màu xanh dương, có thể phù hợp với những cảnh đơn giản nhất. Có thể.

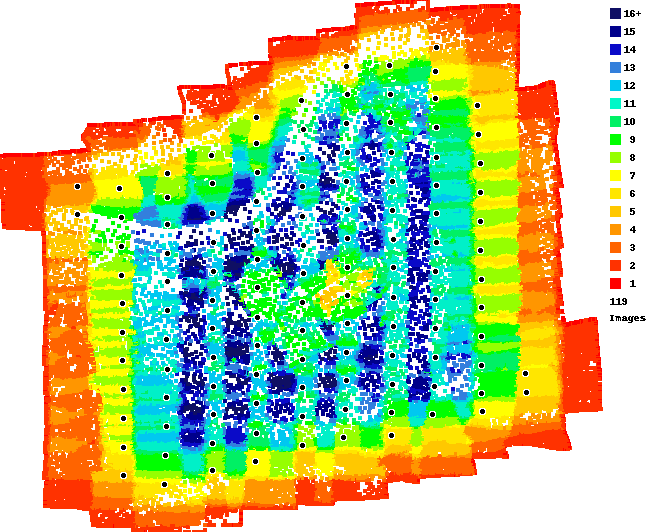

70% Độ chồng lặp - 8 đến 15 lượt nhìn ở mọi nơi - Có vùng màu xanh dương nhưng không đồng đều.

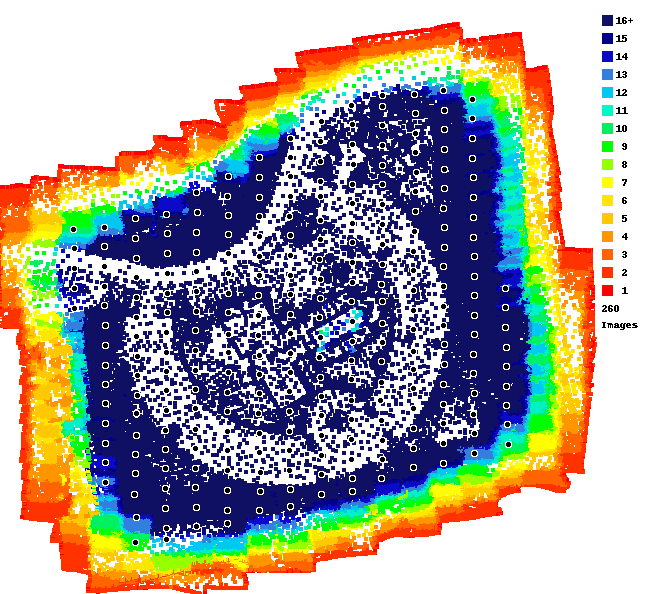

80% Độ chồng lặp - 18 đến 20 lượt nhìn ở mọi nơi - Phủ sóng đều đặn tạo ra bản đồ thành công.
Độ chồng lặp kém

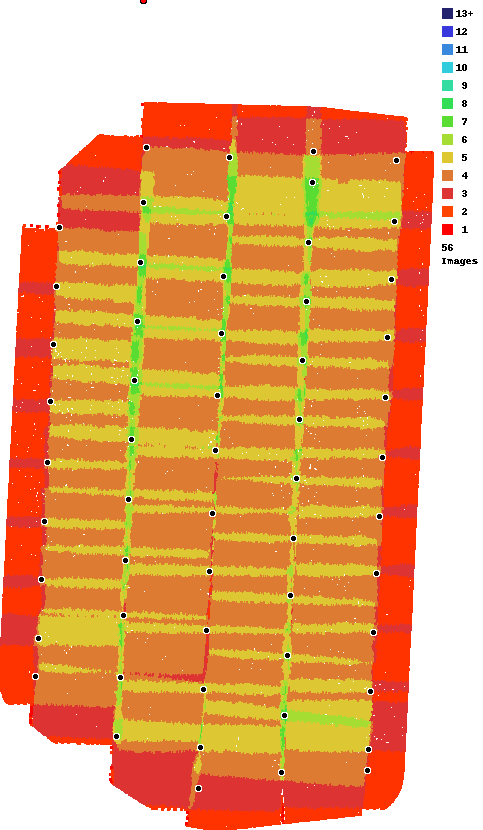

Độ chồng lặp 50% là vừa đủ để làm việc. Hãy coi đây là mức tối thiểu. Hình ảnh này được chụp trên khu vực bằng phẳng và nhiều đặc điểm, không có cây cối. Bất kỳ đặc điểm phức tạp nào trong khu vực khảo sát này đều bị méo mó.
Đây là ví dụ về độ chồng lặp không đủ và không đồng đều được thu thập bằng cách bay tự do và sử dụng bộ đếm thời gian của camera. Độ chồng lặp như thế này sẽ dẫn đến các mép xấu, các khoảng trống lớn, hình ảnh bị biến dạng nặng và mô hình 3D tái tạo phẳng trừ những khu vực màu xanh lá và xanh dương.
Khoảng trống trong việc chụp ảnh
Hình ảnh này cho thấy độ chồng lặp chủ yếu tốt nhưng thiếu các chấm đen, đại diện cho vị trí chụp ảnh, ở nhiều khu vực dọc theo các đường bay sẽ dẫn đến việc tái tạo kém ở những khu vực đó. Khoảng trống trong khoảng thời gian chụp ảnh do mất đường nhìn khi sử dụng ứng dụng Map Pilot.
Giảm độ chồng lặp do chênh lệch cao độ trên các cấu trúc
Cấu trúc được hiển thị trong DEM màu hóa ở trên cao khoảng 17 mét. Khi bay ở độ cao tương đối thấp 40 m, như đã thực hiện trong khảo sát này, điều đó sẽ tương ứng với sự giảm đáng kể độ chồng lặp đạt được trên đỉnh các cấu trúc. Vì các cấu trúc có thể là mục tiêu của khảo sát, điều này không tốt... Đây là một trong những nguyên nhân chính khiến hình ảnh bị "xoáy" trên đỉnh các cấu trúc. Ví dụ cụ thể này thành công vì có nhiều đặc điểm. Mái bằng có thể sẽ không may mắn như vậy.
Giảm độ chồng lặp do chênh lệch cao độ trên địa hình
Địa hình bên phải cao hơn khoảng 50 feet so với bên trái. Trong ví dụ này, độ cao bay duy trì là 130 feet so với điểm xuất phát, thấp hơn khoảng 30 feet so với điểm cao nhất. Điều này dẫn đến mất độ chồng lặp đáng kể khi địa hình cao hơn tiến gần tới độ cao bay của máy bay.
Quá nhiều độ chồng lặp là không hiệu quả
Mặc dù độ chồng lặp quá thấp sẽ dẫn đến kết quả kém, nhưng có quá nhiều độ chồng lặp cũng không hiệu quả với tài nguyên hệ thống của chúng tôi và điểm xử lý của người dùng. Không có bằng chứng cho thấy có nhiều độ chồng lặp hơn sẽ giúp tạo ra kết quả chất lượng cao hơn.
Báo cáo Chồng lặp là công cụ tuyệt vời để người dùng tìm hiểu về quá trình tái tạo 3D và gỡ lỗi quy trình thu thập dữ liệu của chính họ.
