Evite o equipamento caro de RTK e PPK. Obtenha uma aproximação. Depois corrija.
Uma nova forma de obter mapas aéreos altamente precisos sem a complexidade ou o custo.
A partir de 6 de abril de 2018, ativámos o nosso novo fluxo de trabalho de Georreferenciação Manual para todos os trabalhos que ainda tenham Outputs Avançados ativos (ou seja, dentro dos últimos 30 dias). Este novo fluxo de trabalho utiliza Pontos de Controlo no Terreno (GCPs) georreferenciados para aumentar a precisão dos dados que já foram processados pelo Maps Made Easy.
O novo processo de ajuste é muito mais simples do que antes e permitirá o ajuste fino dos dados já processados para que fiquem bastante próximos da localização real. Este processo destina-se a aumentar a precisão dos mapas que já foram processados usando geotags.
NOTA: Esta funcionalidade está atualmente disponível gratuitamente, mas conta para a quota diária de trabalhos gratuitos.

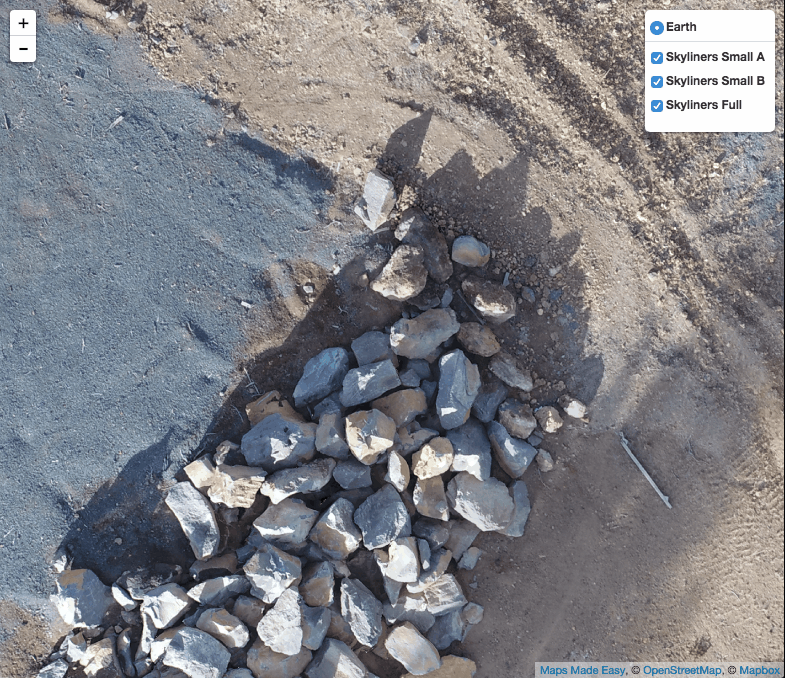

O Regeorreferenciamento Manual transforma isto:

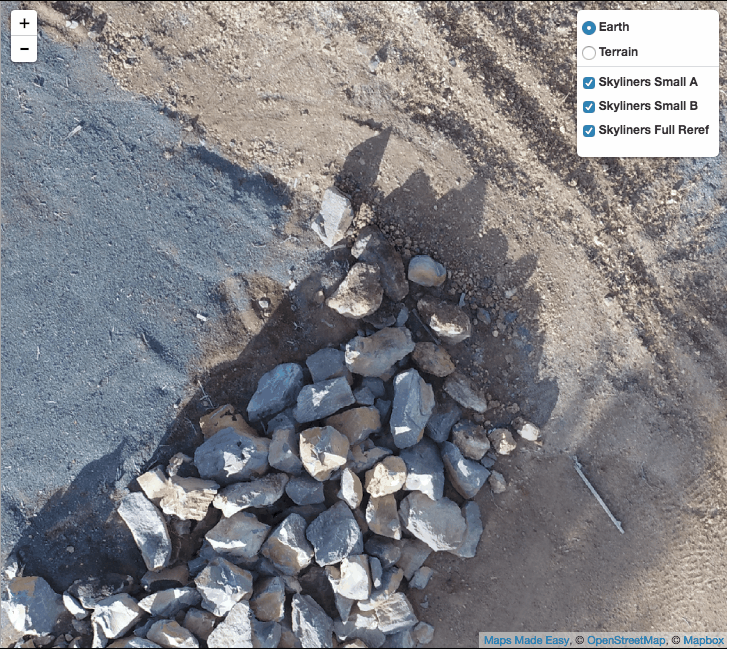

Em isto (menos de 1 cm de erro):
Isto provavelmente deveria vir com um aviso de epilepsia...
Instruções Gerais:
1. Execute um trabalho usando o nosso fluxo de trabalho 'GPS da Câmara' que utiliza os geotags das imagens para georreferenciar.
2. Clique no botão 'Ajustar Alinhamento' na parte inferior da secção 'Trabalho' da página Detalhes do Mapa do trabalho.
3. Importe um ficheiro CSV que contenha os dados dos GCPs georreferenciados.
4. Ajuste a localização dos marcadores dos GCP para onde eles deveriam estar.
5. Clique em 'Realinhar Agora' e o trabalho será executado como está habituado, mas sem a etapa de upload.
Use 5 a 8 GCPs distribuídos pela área de cobertura. Mais é aceitável, mas nem sempre útil. 3 GCPs é o mínimo absoluto.
Uma vez processado o trabalho, um novo mapa será colocado na sua lista de mapas concluídos. O mapa realinhado mostrará que existem 0 imagens fonte. As medições, anotações e partilha funcionarão da mesma forma.

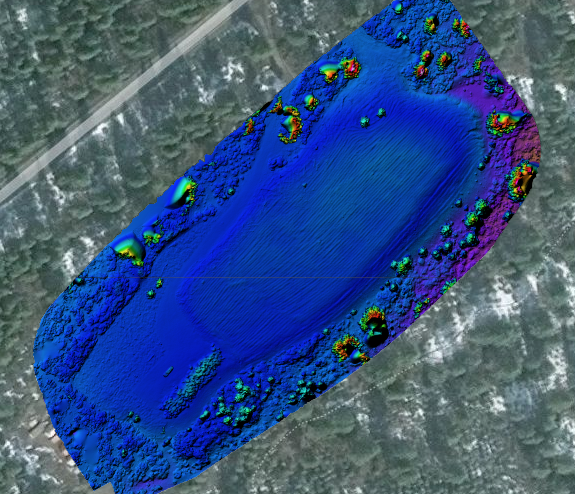

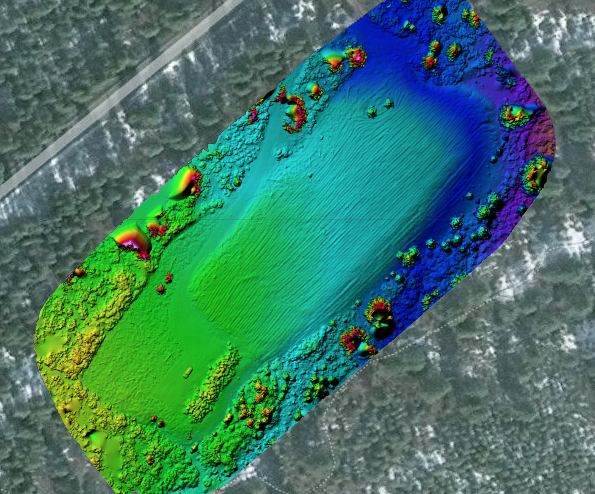

O DEM e a camada de elevação colorizada serão reprocessados de acordo com os dados dos GCP. Aqui pode ver uma comparação entre uma área ligeiramente inclinada e a sua versão nivelada feita com GCPs.
Os mapas regeorreferenciados podem ser adicionados a Mapas de Localização da mesma forma que os normais. Aqui está um exemplo de 2 visitas a um parque com muita construção ativa à sua volta. Experimente fazer zoom em algumas características e ocultar a camada mais recente para ver quão próximos estão. Estes mapas têm uma precisão dentro de 1 polegada (dados de 1 polegada/píxel) em toda a área de 160 acres (65 hectares).
Experimente em ecrã completo aqui:
https://www.mapsmadeeasy.com/locations/public/852a012a04d24fd28619163b7e75274b
Ficheiros relacionados com 3D (XYZ, LAS, OBJ, KMZ) não são reprocessados nem fornecidos.
O Ficheiro GCP
O ficheiro GCP que é importado precisa de ser um ficheiro .CSV que contenha uma linha de cabeçalho e não tenha espaços após as vírgulas.

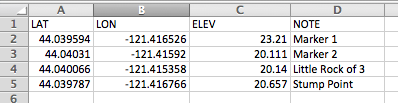

É assim que aparece no Excel:
É assim que aparece como texto:
LAT,LON,ELEV,NOTE
44.039594,-121.416526,23.21,Marker 1
44.04031,-121.41592,20.111,Marker 2
44.040066,-121.415358,20.14,Little Rock of 3
44.039787,-121.416766,20.657,Stump Point
Um ficheiro de exemplo está disponível para download na secção Passo 1 da página de regeorreferenciamento.
NOTA IMPORTANTE: Todas as entradas na coluna NOTE devem ser únicas. Números são aceitáveis. Veja o exemplo.
Ajustar os Marcadores

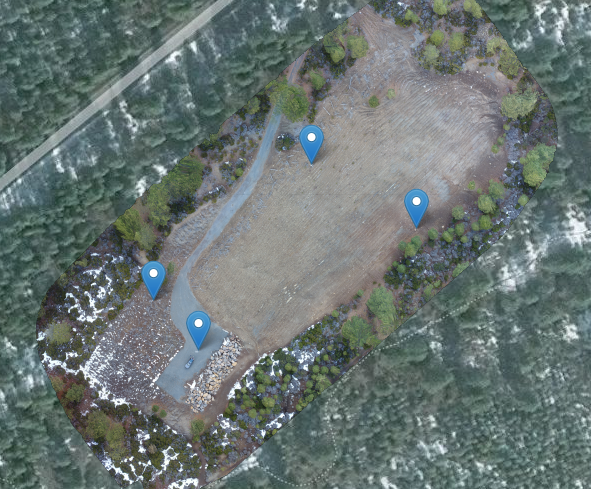

Uma vez que o ficheiro seja importado corretamente, verá as localizações dos GCP que estavam contidas no ficheiro desenhadas nas localizações definidas.
Os marcadores estão onde as localizações dos GCP indicam que devem estar e provavelmente não coincidirão com as imagens processadas. Por que faria isto de outra forma?

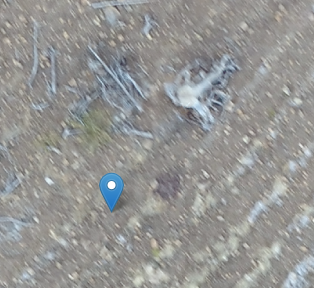

A localização do GCP para este marcador deveria estar no centro do toco.
Clique no marcador e arraste-o para onde deveria estar localizado na altura do seu levantamento GCP.
A precisão do reprocessamento será tão boa quanto os pontos georreferenciados e a colocação dos marcadores permitirem.

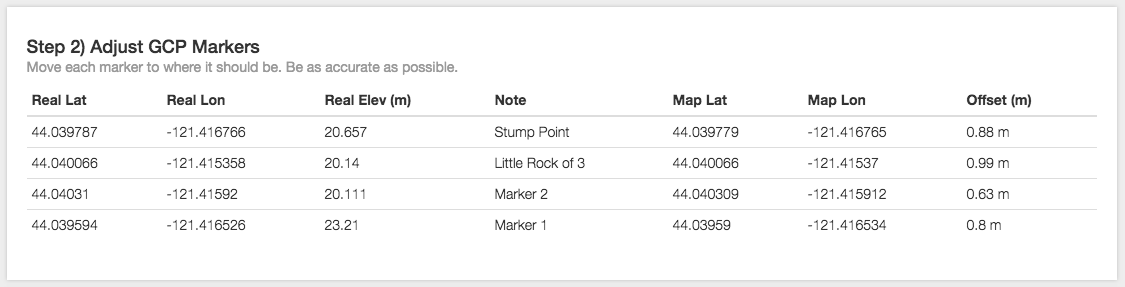

Enquanto todos os marcadores estão a ser ajustados, pode ver o desvio para cada ponto na tabela:
Quando tudo parecer correto, clique no botão 'Realinhar Agora'.
