Pule os equipamentos caros de RTK e PPK. Chegue perto. Depois corrija.
Uma nova maneira de obter mapas aéreos altamente precisos sem a complexidade ou o custo.
A partir de 6 de abril de 2018, habilitamos nosso novo fluxo de trabalho de Georreferenciamento Manual para todos os trabalhos que ainda têm Saídas Avançadas ativas (ou seja, dentro dos últimos 30 dias). Este novo fluxo de trabalho utiliza Pontos de Controle no Solo (GCPs) levantados para aumentar a precisão dos dados que já foram processados pelo Maps Made Easy.
O novo processo de ajuste é muito mais simples do que antes e permitirá o ajuste fino dos dados que já foram processados para ficarem bem próximos da localização real. Este processo tem como objetivo aumentar a precisão dos mapas que já foram processados usando geotags.
NOTA: Este recurso está atualmente gratuito para uso, mas conta para a cota diária de trabalhos gratuitos.

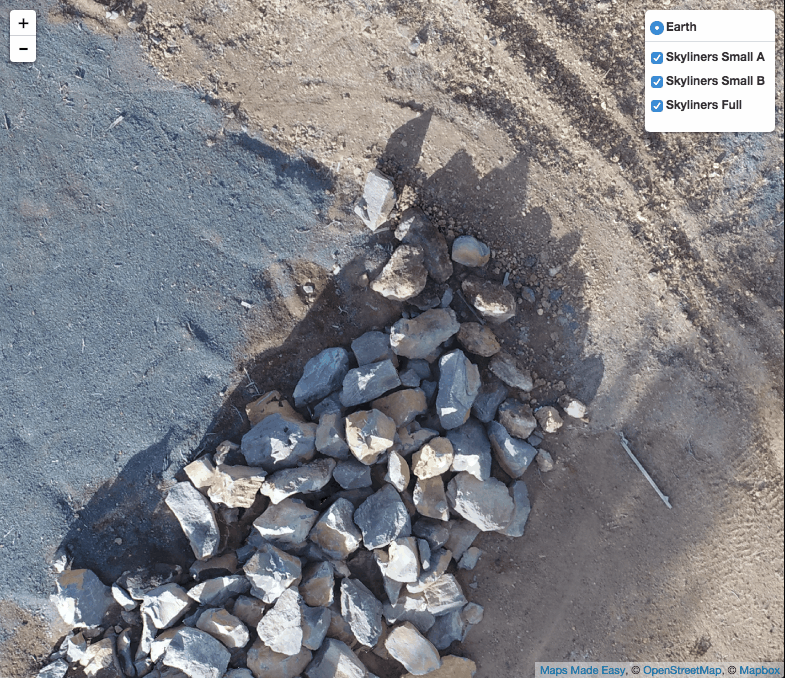

O Referenciamento Manual transforma isto:

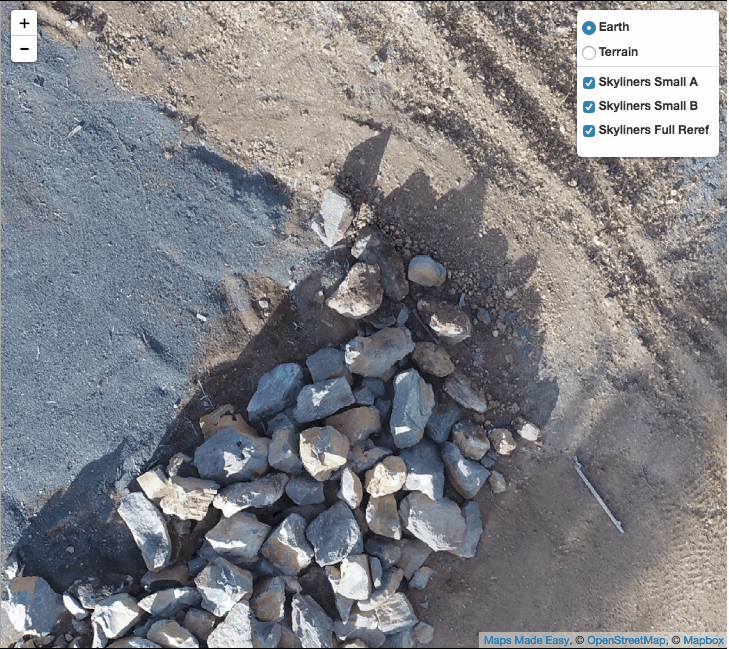

Em isto (menos de 1 cm de erro):
Provavelmente isso deveria vir com um aviso de epilepsia...
Instruções Gerais:
1. Execute um trabalho usando nosso fluxo de trabalho 'Camera GPS' que utiliza os geotags das imagens para georreferenciar.
2. Clique no botão 'Ajustar Alinhamento' na parte inferior da seção 'Trabalho' da página Detalhes do Mapa do trabalho.
3. Importe um arquivo CSV que contenha os dados dos GCPs levantados.
4. Ajuste a localização dos marcadores de GCP para onde eles deveriam estar.
5. Clique em 'Realinhar Agora' e o trabalho será processado como você está acostumado, mas sem a etapa de upload.
Use 5 a 8 GCPs espalhados por toda a área de cobertura. Mais é aceitável, mas nem sempre útil. 3 GCPs é o mínimo necessário.
Uma vez que o trabalho for processado, um novo mapa será colocado na sua lista de mapas concluídos. O mapa realinhado mostrará que há 0 imagens fonte. Medições, anotações e compartilhamento funcionarão da mesma forma.

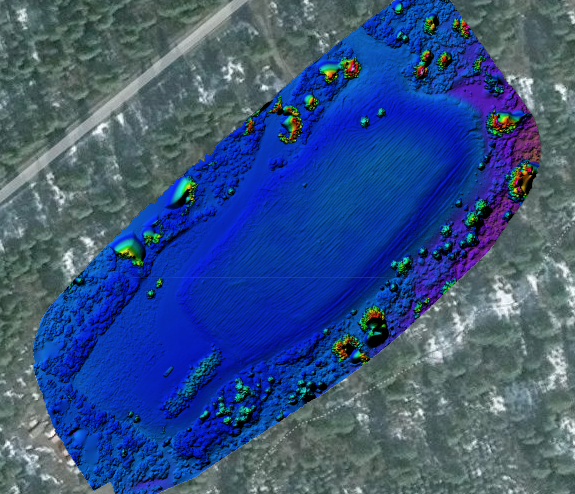

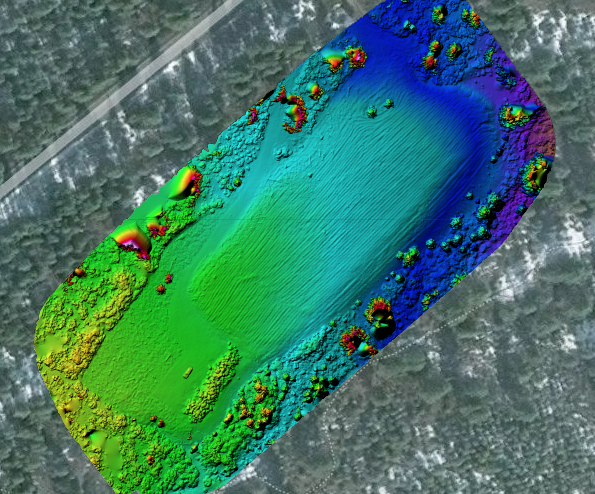

O DEM e a camada de elevação colorida serão reprocessados de acordo com os dados dos GCPs. Aqui você pode ver uma comparação entre uma área ligeiramente inclinada e sua versão nivelada feita com GCPs.
Mapas rereferenciados podem ser adicionados a Mapas de Localização da mesma forma que os normais. Aqui está um exemplo de 2 visitas a um parque com muita construção ativa ao redor. Tente dar zoom em alguns detalhes e ocultar a camada mais recente para ver o quão próximos eles ficam. Estes mapas estão dentro de 1 polegada (dados de 1 polegada/pixel) em toda a área de 160 acres (65 hectares).
Experimente em tela cheia aqui:
https://www.mapsmadeeasy.com/locations/public/852a012a04d24fd28619163b7e75274b
Arquivos relacionados a 3D (XYZ, LAS, OBJ, KMZ) não são reprocessados e não são fornecidos.
O Arquivo GCP
O arquivo GCP que é importado precisa ser um arquivo .CSV que contenha uma linha de cabeçalho e sem espaços após as vírgulas.

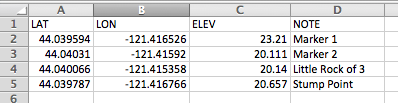

É assim que fica no Excel:
É assim que fica como texto:
LAT,LON,ELEV,NOTE
44.039594,-121.416526,23.21,Marcador 1
44.04031,-121.41592,20.111,Marcador 2
44.040066,-121.415358,20.14,Pedra Pequena 3
44.039787,-121.416766,20.657,Ponto do Tronco
Um arquivo de exemplo está disponível para download na seção Passo 1 da página de rereferenciamento.
NOTA IMPORTANTE: Todas as entradas da coluna NOTE devem ser únicas. Números são aceitáveis. Veja o exemplo.
Ajustando os Marcadores

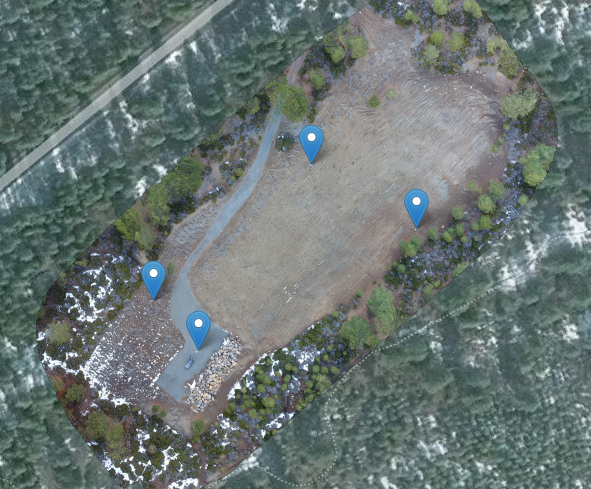

Uma vez que o arquivo seja importado corretamente, você verá as localizações dos GCPs contidas no arquivo desenhadas nos locais definidos.
Os marcadores estão onde as localizações dos GCPs indicam que deveriam estar e provavelmente não estarão alinhados com as imagens processadas. Por que você faria isso de outra forma?

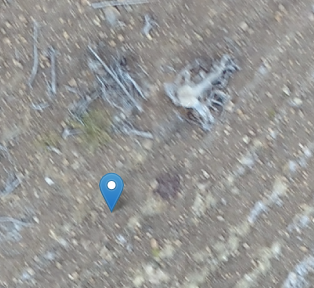

A localização do GCP para este marcador deveria estar no centro do tronco.
Clique no marcador e arraste-o para onde ele deveria estar localizado no momento do seu levantamento de GCP.
A precisão do reprocessamento será tão boa quanto os pontos levantados e o posicionamento dos marcadores permitirem.

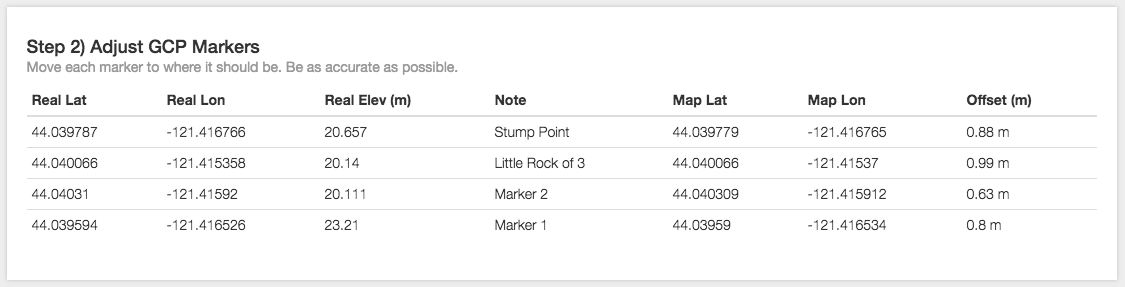

Enquanto todos os marcadores estão sendo ajustados, você pode ver o deslocamento para cada ponto na tabela:
Quando tudo estiver correto, clique no botão 'Realinhar Agora'.
