A partir de 2 de janeiro de 2016, todos os trabalhos georreferenciados do Maps Made Easy terão uma imagem de relatório de sobreposição gerada no momento do processamento. O relatório de sobreposição está disponível na parte inferior da página de Detalhes do Mapa.
Os Relatórios de Sobreposição podem ser usados para diagnosticar 95% dos problemas que os usuários enfrentam quando não estão satisfeitos com seus resultados.
_______________________________________________________________
Um Relatório de Sobreposição é uma imagem que mostra ao usuário quantas imagens contêm uma visão de qualquer local dentro da área da pesquisa processada. Geralmente, quanto mais "visões" de um objeto o sistema tem para trabalhar, melhores serão os resultados (dentro do razoável). O Relatório de Sobreposição codifica essas quantidades por cores para informar aos usuários quando o sistema considera a cobertura de sobreposição boa ou ruim e ajuda a visualizar os fatores que afetam a coleta de sobreposição consistente.
1, 2, 3, 4 ou 5 visões (vermelhos) de uma área são consideradas totalmente inadequadas para fins de reconstrução de uma cena 3D. 6, 7 ou 8 visões (verdes) são consideradas adequadas para a reconstrução de objetos relativamente simples, como campos, estruturas básicas ou pilhas de material. Para a maior capacidade de reconstruir uma cena complexa, obter 9 ou mais visões (azuis) é necessário para ter o nível de detalhe necessário para reconstruir objetos complexos como edifícios, árvores ou outra vegetação.
Um ponto vermelho em um local de imagem indica que houve uma imagem processada, mas que não teve sobreposição suficiente e/ou recursos combináveis, portanto não foi incluída na saída.
Os exemplos a seguir são fornecidos para ajudar os usuários a entender como várias cenas afetam a sobreposição alcançada. Como sempre, nosso aplicativo Map Pilot para iOS ajudará a gerenciar o básico, mas conhecer o terreno e o conteúdo da área da pesquisa ajudará muito na coleta de dados adequada.
Boa Sobreposição

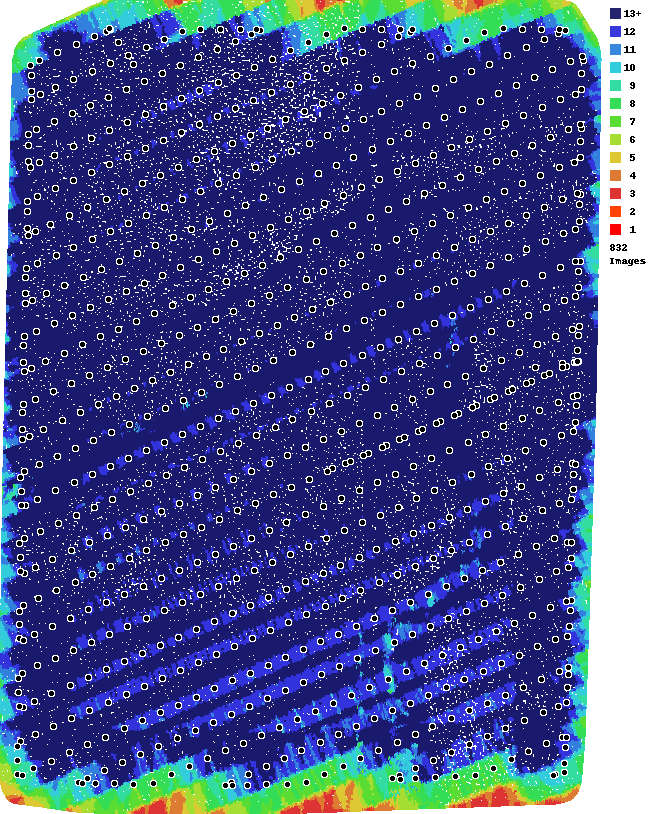

Este é um exemplo de sobreposição boa e consistente. Geralmente haverá algumas áreas vermelhas nas bordas que podem não sair perfeitas, mas tudo no interior da área da pesquisa sairá muito bem, pois está sombreado principalmente em azul escuro e azul.
Configurações de Sobreposição
Quanto maior a sobreposição, menos lacunas haverá nas seções azul escuro do Relatório de Sobreposição. Um relatório de sobreposição totalmente azul escuro é um bom objetivo. Geralmente recomendamos usar 80% de sobreposição como ponto de partida. 80% é o valor padrão no Map Pilot Pro.

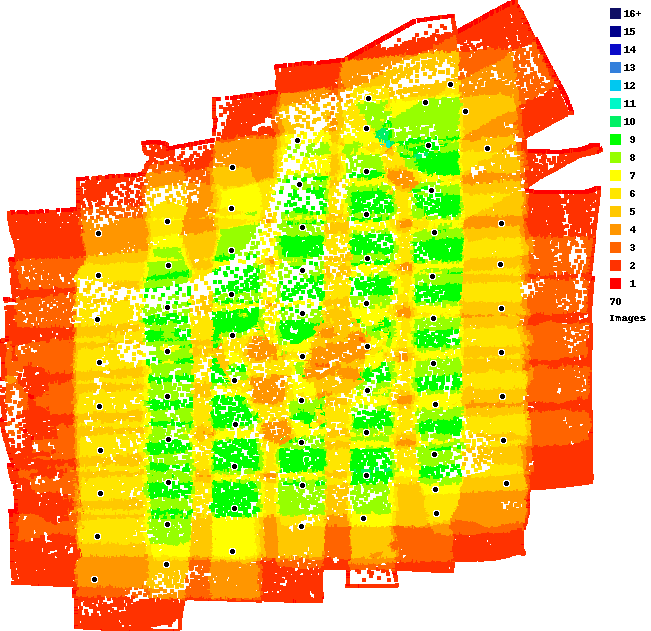

60% de Sobreposição - 5 a 8 visões de tudo - Sem azul, pode funcionar nas cenas mais simples. Talvez.

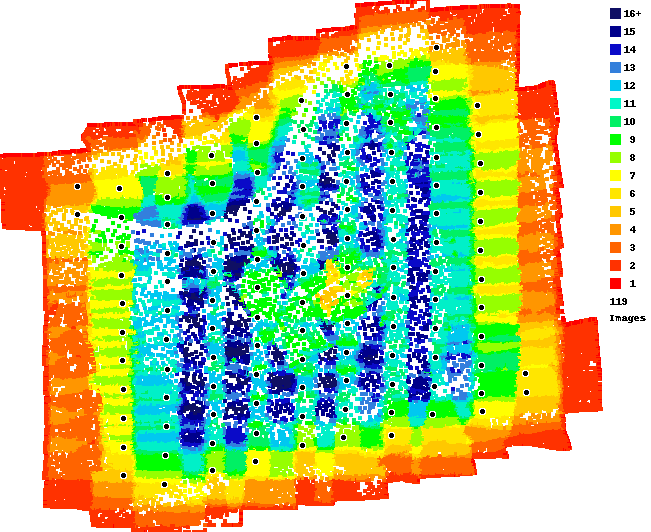

70% de Sobreposição - 8 a 15 visões de tudo - Áreas de azul, mas inconsistentes.

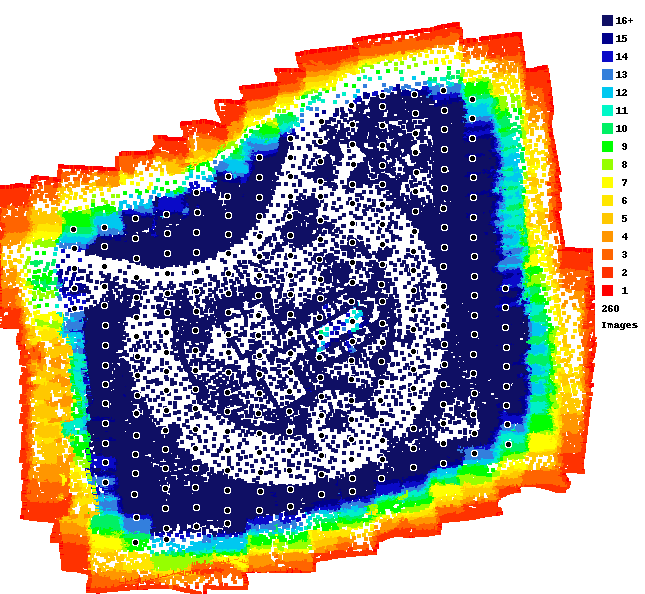

80% de Sobreposição - 18 a 20 visões de tudo - Cobertura consistente que gera mapas bem-sucedidos.
Má Sobreposição

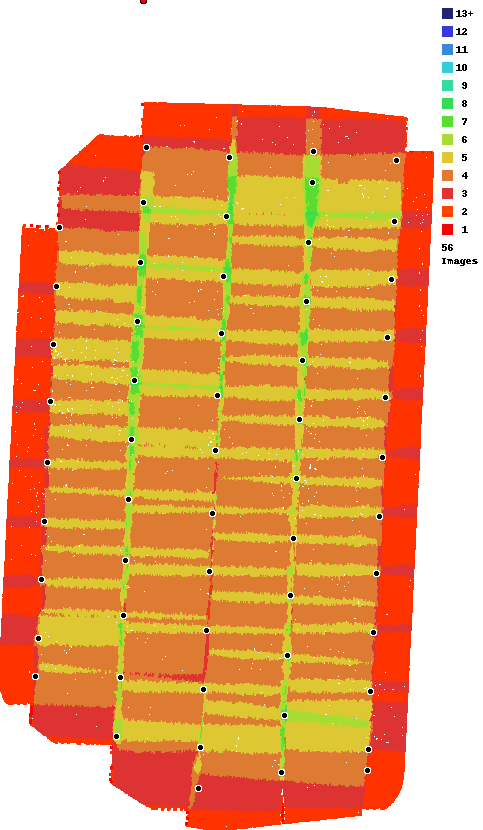

50% de sobreposição é quase insuficiente para funcionar. Considere isso como o mínimo absoluto. Isso foi feito sobre uma área plana e rica em características, sem árvores. Quaisquer características complexas nesta área de pesquisa foram comprometidas.
Estes são exemplos de sobreposição insuficiente e inconsistente coletada usando voo livre e o intervalômetro da câmera. Sobreposição assim resultará em bordas ruins, grandes lacunas, imagens distorcidas e uma reconstrução 3D plana, exceto nas áreas verdes e azuis.
Lacunas na Imagem
Isto mostra que a sobreposição é na maior parte boa, mas a falta de pontos pretos, que representam os locais de imagem, em várias áreas ao longo dos trajetos resultará em reconstrução ruim nessas áreas. Lacunas no intervalo de imagem são causadas pela perda da linha de visão ao usar o aplicativo Map Pilot.
Redução da Sobreposição por Diferença de Elevação em Estruturas
A estrutura mostrada no DEM colorido acima tem cerca de 17 metros de altura. Ao voar relativamente baixo, a 40 m, como foi feito nesta pesquisa, isso corresponde a uma redução significativa na sobreposição alcançada no topo da estrutura. Como as estruturas provavelmente eram o alvo da pesquisa, isso não é bom... Esta é uma das principais causas da imagem ficar “ondulada” no topo das estruturas. Este exemplo particular funcionou porque era rico em características. Telhados planos provavelmente não terão tanta sorte.
Redução da Sobreposição por Diferença de Elevação no Terreno
O terreno à direita estava cerca de 15 metros mais alto que o terreno à esquerda. No exemplo particular, a altitude de cruzeiro era de 40 metros acima do ponto inicial, que estava cerca de 9 metros abaixo do ponto mais alto. Isso resultou em perda significativa de sobreposição, pois o terreno mais alto se aproximava da altitude de cruzeiro da aeronave.
Muita Sobreposição é Ineficiente
Embora pouca sobreposição resulte em resultados abaixo do esperado, ter sobreposição demais é ineficiente para os recursos do sistema e para os pontos de processamento do usuário. Não há evidências de que ter tanta sobreposição ajudará a produzir saídas de maior qualidade.
Os Relatórios de Sobreposição são uma ótima ferramenta para os usuários aprenderem sobre o processo de reconstrução 3D e depurarem seus próprios processos de coleta de dados.
