비싼 RTK 및 PPK 장비는 건너뛰세요. 대략 맞춘 후에 보정하세요.
복잡함이나 비용 없이 고정밀 항공 지도를 얻는 새로운 방법입니다.
2018년 4월 6일부터, 최근 30일 이내에 활성화된 고급 출력물이 있는 모든 작업에 대해 새로운 수동 지리참조 워크플로우를 도입했습니다. 이 새로운 워크플로우는 측량된 지상 기준점(GCP)을 활용하여 Maps Made Easy에서 이미 처리된 데이터의 정확도를 높입니다.
새로운 조정 과정은 이전보다 훨씬 간단하며, 실제 위치에 거의 근접한 이미 처리된 데이터를 미세 조정할 수 있게 해줍니다. 이 과정은 지오태그를 사용하여 이미 처리된 지도들의 정확도를 보완하기 위한 것입니다.
참고: 이 기능은 현재 무료로 제공되지만 일일 무료 작업 할당량에 포함됩니다.

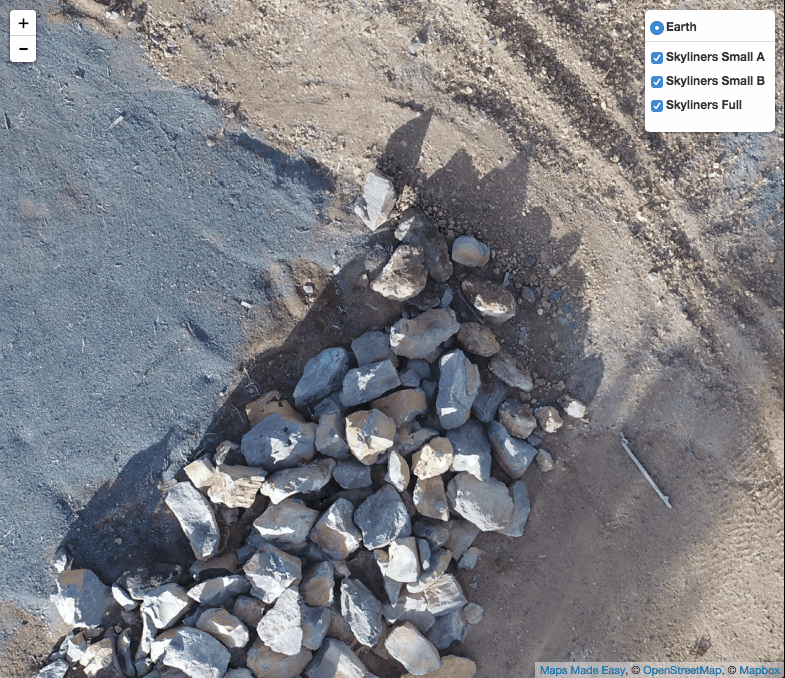

수동 재참조는 다음과 같은 결과를 만듭니다:

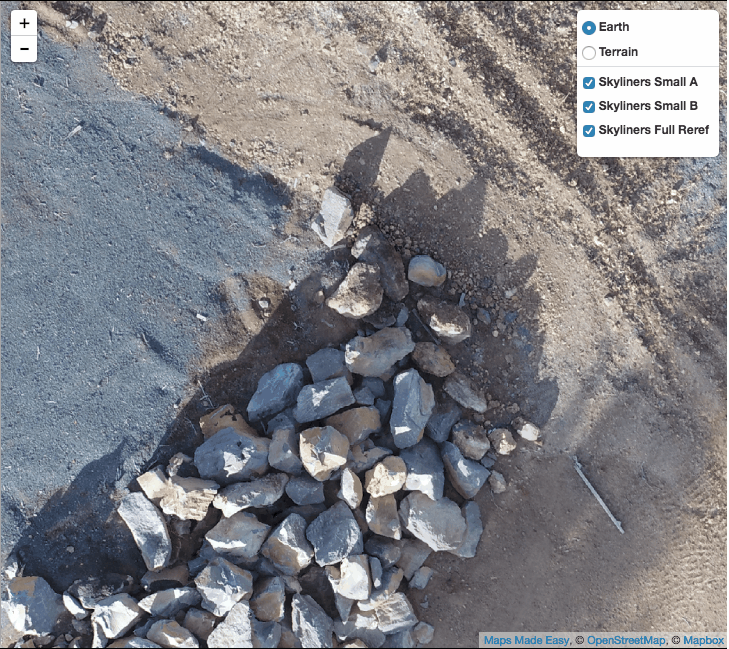

이렇게 변환됩니다 (오차 1cm 미만):
이 기능은 아마도 간질 경고와 함께 제공되어야 할 것입니다...
일반 지침:
1. 이미지 지오태그를 사용해 위치 참조하는 '카메라 GPS' 워크플로우로 작업을 실행하세요.
2. 작업의 지도 상세 페이지 내 '작업' 섹션 하단에 있는 '정렬 조정' 버튼을 클릭하세요.
3. 측량된 GCP 데이터가 포함된 CSV 파일을 가져오세요.
4. GCP 마커의 위치를 실제 있어야 할 곳으로 조정하세요.
5. '지금 재정렬'을 클릭하면 업로드 단계 없이 평소처럼 작업이 실행됩니다.
커버리지 영역 전체에 분포된 5~8개의 GCP를 사용하세요. 더 많이 사용해도 괜찮지만 항상 도움이 되는 것은 아닙니다. 최소 3개의 GCP가 필요합니다.
작업이 처리되면 새 지도가 완료된 지도 목록에 추가됩니다. 재정렬된 지도는 소스 이미지가 0개로 표시됩니다. 측정, 주석, 공유 기능은 모두 동일하게 작동합니다.

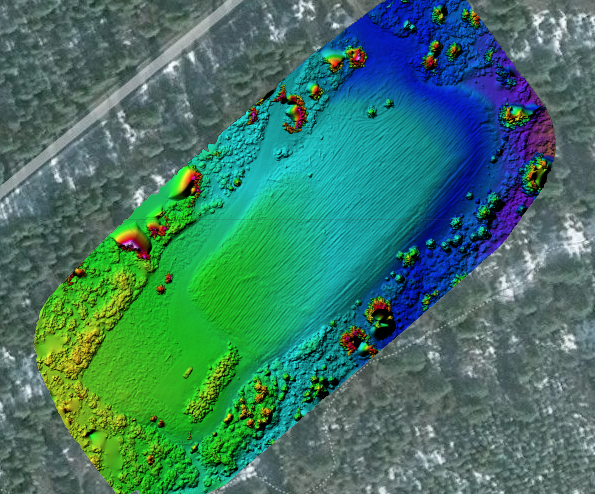

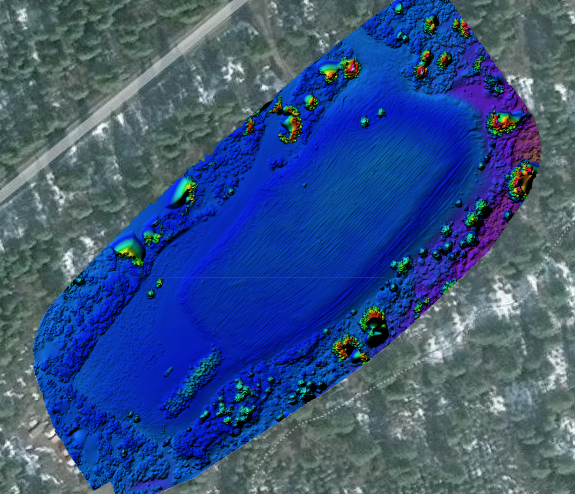

DEM 및 색상화된 고도 레이어는 GCP 데이터에 따라 재처리됩니다. 아래는 약간 기울어진 영역과 GCP로 평탄화한 버전의 비교입니다.
재참조된 지도는 일반 지도와 같은 방식으로 위치 지도에 추가할 수 있습니다. 아래는 활발한 공사가 진행 중인 공원을 두 번 방문한 예시입니다. 일부 특징을 크게 확대하고 최신 레이어를 숨겨서 얼마나 정확히 맞는지 확인해 보세요. 이 지도들은 전체 160에이커(65헥타르) 구역에서 1인치(1인치/픽셀 데이터) 이내의 정확도를 가집니다.
전체 화면으로 체험하려면 여기에서 플레이하세요:
https://www.mapsmadeeasy.com/locations/public/852a012a04d24fd28619163b7e75274b
3D 관련 파일(XYZ, LAS, OBJ, KMZ)은 재처리되지 않으며 제공되지 않습니다.
GCP 파일
가져오는 GCP 파일은 헤더 행이 포함된 .CSV 파일이어야 하며, 쉼표 뒤에 공백이 없어야 합니다.

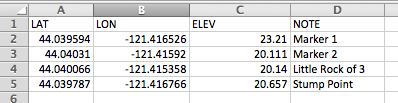

엑셀에서의 모습은 다음과 같습니다:
텍스트 형식은 다음과 같습니다:
LAT,LON,ELEV,NOTE
44.039594,-121.416526,23.21,Marker 1
44.04031,-121.41592,20.111,Marker 2
44.040066,-121.415358,20.14,Little Rock of 3
44.039787,-121.416766,20.657,Stump Point
샘플 파일은 재참조 페이지의 1단계 섹션에서 다운로드할 수 있습니다.
중요 참고: NOTE 열의 모든 항목은 고유해야 합니다. 숫자는 허용됩니다. 샘플을 참고하세요.
마커 조정하기

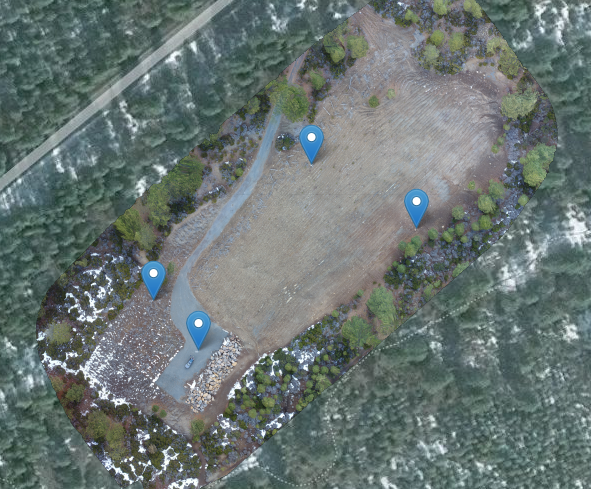

파일이 올바르게 가져와지면, 파일에 포함된 GCP 위치가 정의된 위치에 표시됩니다.
마커는 GCP 위치가 지정한 곳에 있으며, 처리된 이미지와 일치하지 않을 가능성이 큽니다. 그렇지 않다면 왜 이 작업을 하겠습니까?

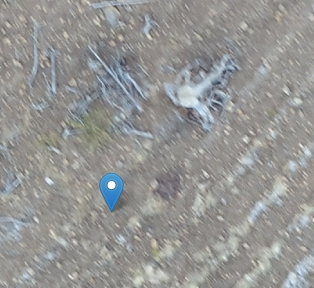

이 마커의 GCP 위치는 그루터기 중앙에 있어야 했습니다.
마커를 클릭하고 GCP 측량 당시 있어야 했던 위치로 드래그하세요.
재처리의 정확도는 측량된 지점과 마커 배치의 정확도에 따라 달라집니다.

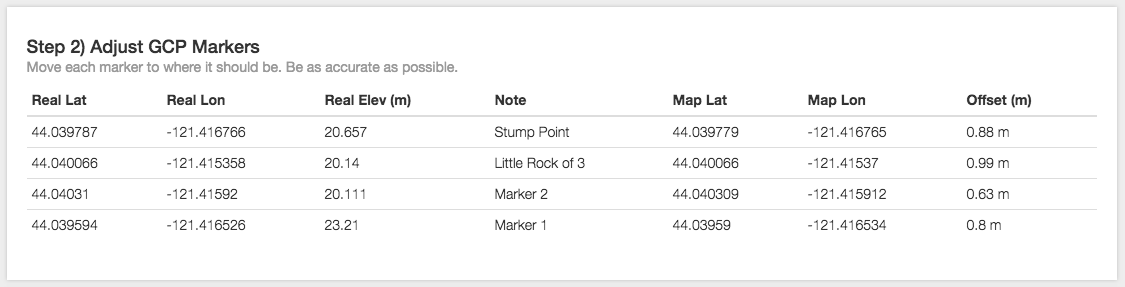

모든 마커를 조정하는 동안 표에서 각 지점의 오프셋을 확인할 수 있습니다:
모든 것이 만족스러우면 '지금 재정렬' 버튼을 누르세요.
