Lewati peralatan RTK dan PPK yang mahal. Dapatkan hasil yang mendekati. Lalu perbaiki.
Cara baru untuk mendapatkan peta udara yang sangat akurat tanpa kerumitan atau biaya tinggi.
Mulai 6 April 2018 kami telah mengaktifkan alur kerja Manual Georeferencing baru untuk semua pekerjaan yang masih memiliki Output Lanjutan aktif (misalnya dalam 30 hari terakhir). Alur kerja baru ini menggunakan Titik Kontrol Lapangan (GCP) yang telah disurvei untuk meningkatkan akurasi data yang sudah diproses oleh Maps Made Easy.
Proses penyesuaian baru ini jauh lebih sederhana daripada sebelumnya dan memungkinkan penyesuaian halus pada data yang sudah diproses agar mendekati lokasi sebenarnya. Proses ini dimaksudkan untuk meningkatkan akurasi peta yang sudah diproses menggunakan geotag.
CATATAN: Fitur ini saat ini gratis digunakan tetapi dihitung dalam kuota pekerjaan gratis harian.

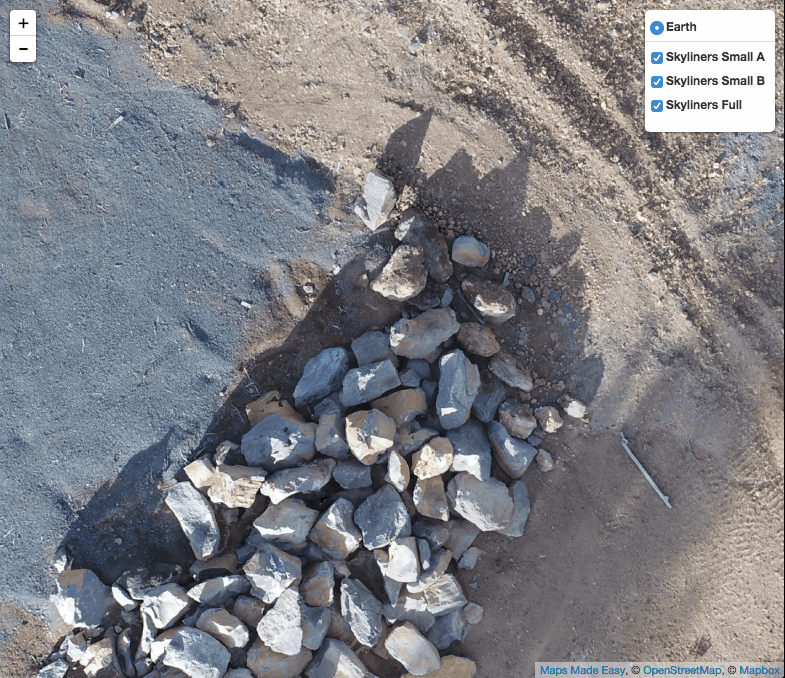

Manual Rereferencing mengubah ini:

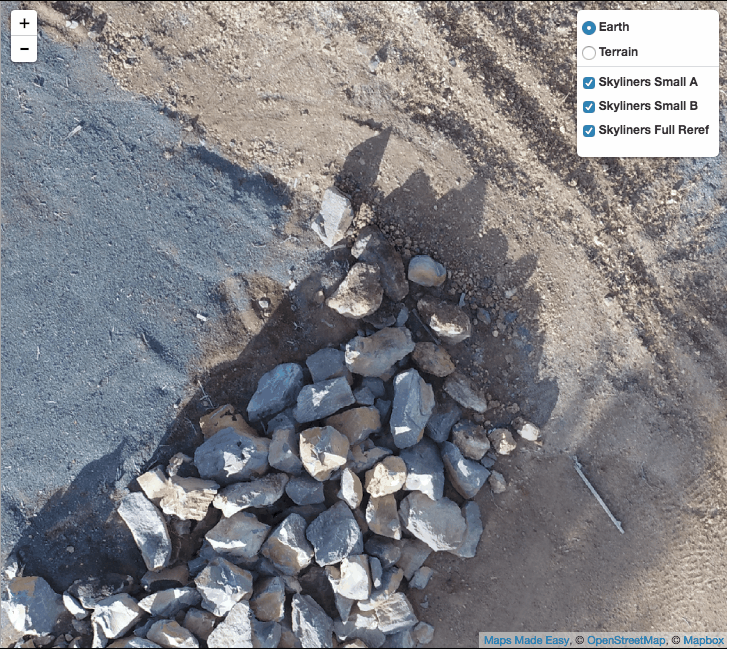

Menjadi ini (kurang dari 1 cm kesalahan):
Ini mungkin harus disertai peringatan epilepsi...
Instruksi Umum:
1. Jalankan pekerjaan menggunakan alur kerja 'Camera GPS' yang menggunakan geotag gambar untuk georeferensi.
2. Klik tombol 'Adjust Alignment' di bagian bawah bagian 'Job' pada halaman Map Detail pekerjaan tersebut.
3. Impor file CSV yang berisi data GCP yang telah disurvei.
4. Sesuaikan lokasi penanda GCP ke tempat seharusnya.
5. Klik 'Realign Now' dan pekerjaan akan dijalankan seperti biasa tanpa langkah unggah.
Gunakan 5 hingga 8 GCP yang tersebar di seluruh area cakupan. Lebih banyak tidak masalah tapi tidak selalu membantu. 3 GCP adalah batas minimum.
Setelah pekerjaan diproses, peta baru akan ditempatkan dalam daftar peta selesai Anda. Peta yang telah disesuaikan ulang akan menunjukkan 0 gambar sumber. Pengukuran, anotasi, dan berbagi akan berfungsi sama.

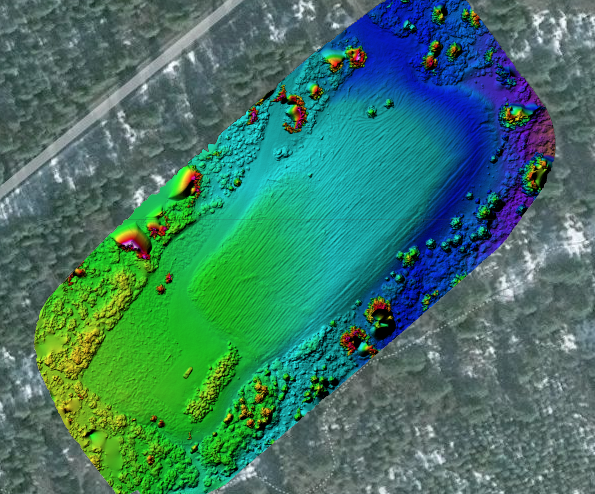

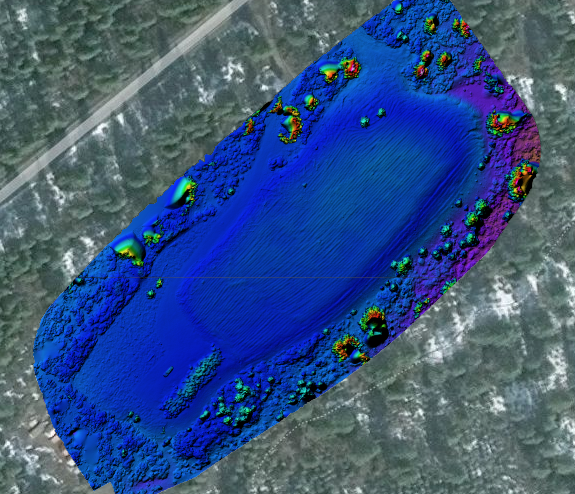

DEM dan lapisan elevasi berwarna akan diproses ulang sesuai data GCP. Di sini Anda dapat melihat perbandingan antara area yang sedikit miring dan versi datarnya yang dibuat dengan GCP.
Peta yang telah direferensi ulang dapat ditambahkan ke Peta Lokasi dengan cara yang sama seperti peta biasa. Berikut contoh dari 2 kunjungan ke taman dengan banyak konstruksi aktif di sekitarnya. Coba zoom jauh ke beberapa fitur dan sembunyikan lapisan terbaru untuk melihat seberapa dekat mereka sejajar. Peta ini berada dalam jarak 1 inci (data 1 inci/piksel) di seluruh area 160 acre (65 hektar).
Mainkan dalam layar penuh di sini:
https://www.mapsmadeeasy.com/locations/public/852a012a04d24fd28619163b7e75274b
File terkait 3D (XYZ, LAS, OBJ, KMZ) tidak diproses ulang dan tidak disediakan.
File GCP
File GCP yang diimpor harus berupa file .CSV yang berisi baris header dan tidak ada spasi setelah koma.

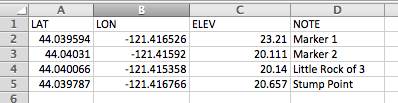

Berikut tampilan di Excel:
Berikut tampilan sebagai teks:
LAT,LON,ELEV,NOTE
44.039594,-121.416526,23.21,Marker 1
44.04031,-121.41592,20.111,Marker 2
44.040066,-121.415358,20.14,Little Rock of 3
44.039787,-121.416766,20.657,Stump Point
File contoh tersedia untuk diunduh di bagian Langkah 1 pada halaman rereferencing.
CATATAN PENTING: Semua entri kolom NOTE harus unik. Angka diperbolehkan. Lihat contoh.
Menyesuaikan Penanda

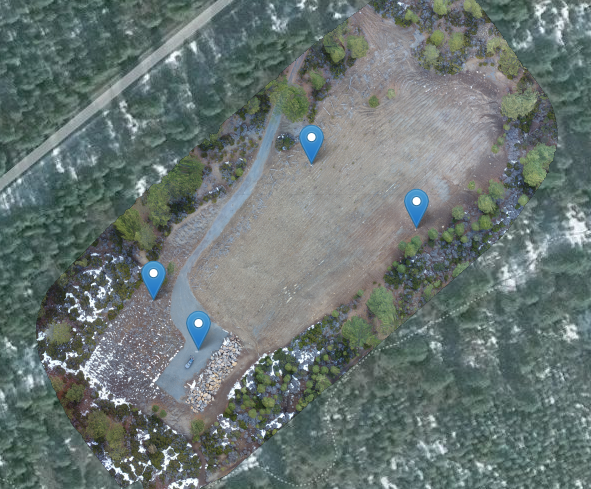

Setelah file berhasil diimpor, Anda akan melihat lokasi GCP yang terdapat dalam file digambar di lokasi yang telah ditentukan.
Penanda berada di lokasi yang ditentukan GCP dan kemungkinan besar tidak akan sejajar dengan citra yang telah diproses. Kenapa Anda melakukan ini kalau tidak begitu?

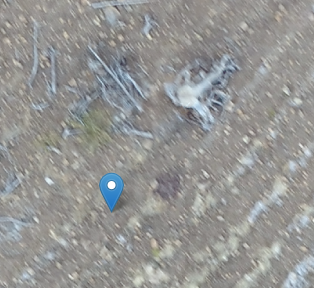

Lokasi GCP untuk penanda ini seharusnya berada di tengah tunggul.
Klik pada penanda dan seret ke lokasi yang seharusnya saat survei GCP Anda dilakukan.
Akurasi pemrosesan ulang hanya akan sebaik titik survei dan penempatan penanda yang dilakukan.

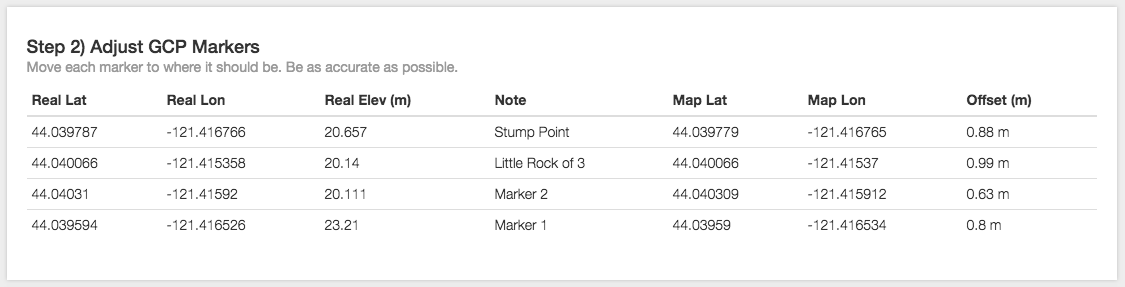

Saat semua penanda sedang disesuaikan, Anda dapat melihat selisih untuk setiap titik dalam tabel:
Setelah semuanya terlihat baik, tekan tombol 'Realign Now'.
