Mulai 2 Januari 2016 semua pekerjaan Maps Made Easy yang diberi georeferensi akan memiliki gambar laporan overlap yang dihasilkan pada saat pemrosesan. Laporan overlap tersedia di bagian bawah halaman Detail Peta.
Laporan Overlap dapat digunakan untuk mendiagnosis 95% masalah yang dialami pengguna ketika mereka tidak puas dengan hasilnya.
_______________________________________________________________
Sebuah Laporan Overlap adalah gambar yang menunjukkan kepada pengguna berapa banyak gambar yang memuat pandangan dari lokasi manapun di dalam area survei yang diproses. Umumnya, semakin banyak "pandangan" terhadap suatu objek yang dimiliki sistem untuk dikerjakan, maka hasilnya akan semakin baik (dengan batas wajar). Laporan Overlap memberi kode warna pada angka-angka ini untuk memberi tahu pengguna kapan sistem menganggap cakupan overlap baik atau buruk dan membantu mereka memvisualisasikan hal-hal yang memengaruhi pengumpulan overlap yang konsisten.
1, 2, 3, 4, atau 5 pandangan (merah) dari suatu area dianggap sangat tidak memadai untuk tujuan merekonstruksi adegan 3D. 6, 7, atau 8 pandangan (hijau) dianggap memadai untuk rekonstruksi objek yang cukup sederhana seperti ladang, struktur dasar, atau tumpukan bahan. Untuk kemampuan terbaik dalam merekonstruksi adegan kompleks, diperlukan 9 atau lebih pandangan (biru) untuk memiliki detail yang diperlukan guna merekonstruksi objek kompleks seperti bangunan, pohon, atau vegetasi lainnya.
Titik merah pada lokasi pengambilan gambar menunjukkan bahwa ada gambar yang diproses tetapi tidak memiliki overlap dan/atau fitur yang dapat dicocokkan yang cukup sehingga tidak dimasukkan dalam output.
Contoh-contoh berikut disediakan untuk membantu pengguna melihat bagaimana berbagai adegan akan memengaruhi overlap yang tercapai. Seperti biasa, aplikasi Map Pilot kami untuk iOS akan membantu mengelola dasar-dasarnya, tetapi mengetahui tentang medan dan isi area survei Anda akan sangat membantu dalam pengumpulan data yang tepat.
Overlap Baik

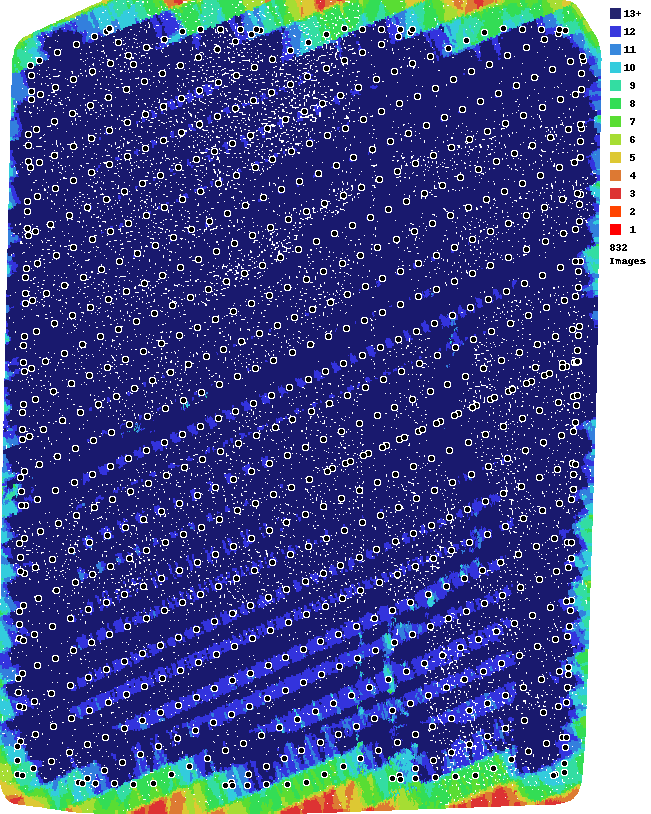

Ini adalah contoh overlap yang baik dan konsisten. Biasanya akan ada beberapa area merah di sekitar tepi yang mungkin tidak sempurna, tetapi semua di bagian dalam area survei akan sangat baik karena sebagian besar diberi warna biru tua dan biru.
Pengaturan Overlap
Semakin besar overlap yang Anda miliki, semakin sedikit celah yang akan ada di bagian biru tua pada Laporan Overlap. Laporan overlap yang sepenuhnya berwarna biru tua adalah tujuan yang baik. Kami umumnya merekomendasikan menggunakan overlap 80% sebagai titik awal. 80% adalah nilai default di Map Pilot Pro.

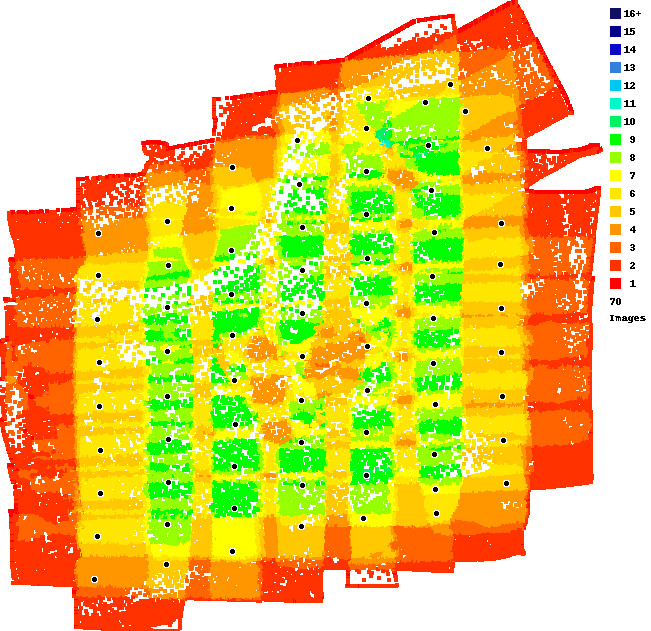

Overlap 60% - 5-8 pandangan pada semuanya - Tidak ada warna biru, mungkin bekerja pada adegan yang paling sederhana. Mungkin.

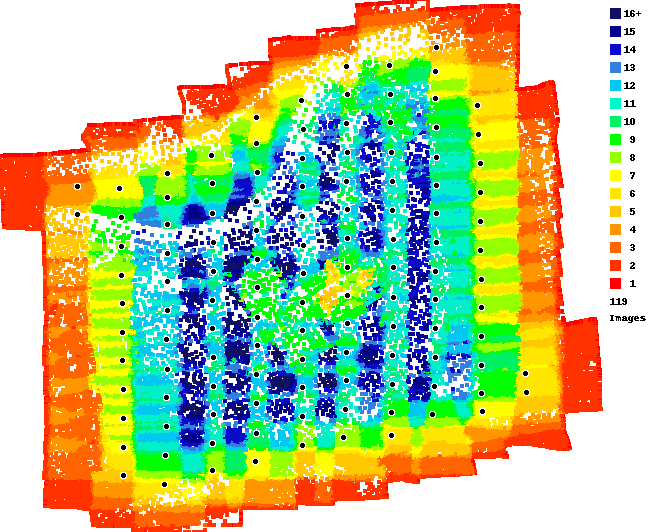

Overlap 70% - 8 sampai 15 pandangan pada semuanya - Area berwarna biru tapi tidak konsisten.

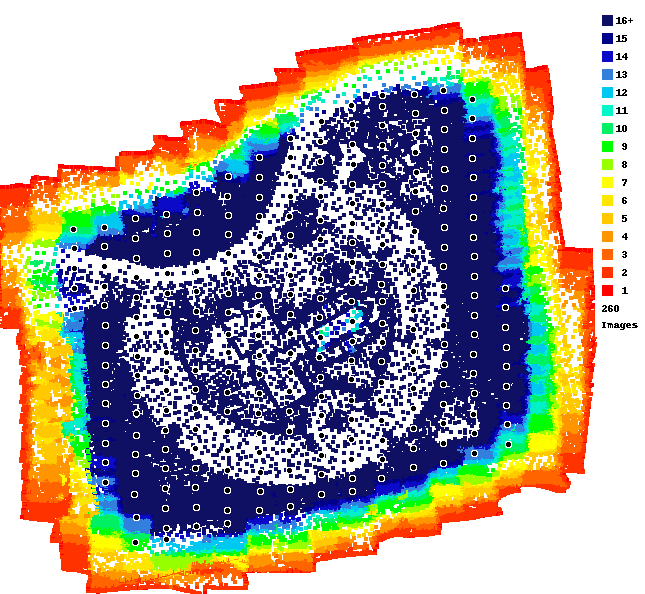

Overlap 80% - 18 sampai 20 pandangan pada semuanya - Cakupan konsisten yang menghasilkan peta yang sukses.
Overlap Buruk

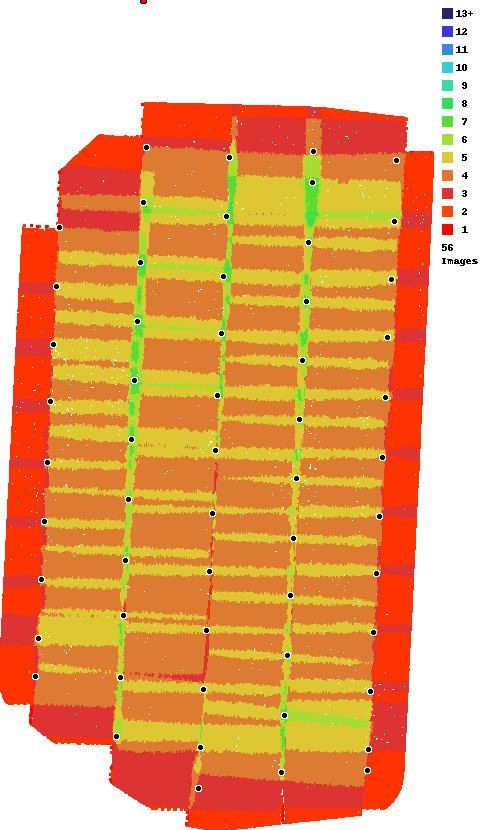

Overlap 50% hampir tidak cukup untuk bekerja. Anggap ini sebagai batas minimum. Ini diambil di atas area datar dan kaya fitur tanpa pohon. Fitur kompleks dalam area survei ini menjadi rusak.
Ini adalah contoh overlap yang tidak memadai dan tidak konsisten yang dikumpulkan menggunakan penerbangan bebas dan intervalometer kamera. Overlap seperti ini akan menghasilkan tepi yang buruk, celah besar, gambar terdistorsi parah, dan rekonstruksi model 3D yang datar kecuali di area hijau dan biru.
Celah dalam Pengambilan Gambar
Ini menunjukkan bahwa overlap sebagian besar baik tetapi kurangnya titik hitam, yang mewakili lokasi pengambilan gambar, di berbagai area sepanjang lintasan akan mengakibatkan rekonstruksi yang buruk di area tersebut. Celah dalam interval pengambilan gambar disebabkan oleh hilangnya garis pandang saat menggunakan aplikasi Map Pilot.
Pengurangan Overlap karena Perbedaan Ketinggian pada Struktur
Struktur yang ditampilkan dalam DEM berwarna di atas kira-kira setinggi 17 meter. Ketika terbang relatif rendah pada 40 m, seperti yang dilakukan untuk survei ini, itu akan menyebabkan pengurangan signifikan dalam overlap yang dicapai di bagian atas struktur. Karena struktur tersebut kemungkinan menjadi target survei, ini tidak baik... Ini adalah salah satu penyebab utama gambar menjadi "berputar" di bagian atas struktur. Contoh ini berhasil karena kaya fitur. Atap datar kemungkinan tidak akan seberuntung itu.
Pengurangan Overlap karena Perbedaan Ketinggian pada Medan
Medan di kanan kira-kira 50 kaki lebih tinggi daripada medan di kiri. Untuk contoh ini, ketinggian jelajah adalah 130 kaki di atas titik awal, yang kira-kira 30 kaki di bawah titik tertinggi. Ini mengakibatkan kehilangan overlap yang signifikan karena medan yang lebih tinggi mendekati ketinggian jelajah pesawat.
Overlap Terlalu Banyak Tidak Efisien
Walaupun overlap yang terlalu sedikit akan menghasilkan hasil yang kurang baik, memiliki overlap yang terlalu banyak tidak efisien dengan sumber daya sistem kami dan poin pemrosesan pengguna. Tidak ada bukti bahwa memiliki overlap sebanyak ini akan membantu menghasilkan output dengan kualitas lebih tinggi.
Laporan Overlap adalah alat yang hebat bagi pengguna untuk belajar tentang proses rekonstruksi 3D dan memecahkan masalah proses pengumpulan data mereka sendiri.
