मैनुअल रीरिफरेंसिंग

महंगे RTK और PPK उपकरण को छोड़ें। इसे करीब लाएं। फिर ठीक करें।

जटिलता या लागत के बिना अत्यंत सटीक हवाई नक्शे प्राप्त करने का एक नया तरीका।

6 अप्रैल, 2018 से हमने उन सभी नौकरियों के लिए हमारा नया मैनुअल जियोरेफरेंसिंग वर्कफ़्लो सक्षम कर दिया है जिनके पास अभी भी सक्रिय एडवांस्ड आउटपुट उपलब्ध हैं (यानी पिछले 30 दिनों के भीतर)। यह नया वर्कफ़्लो सर्वेक्षण किए गए ग्राउंड कंट्रोल पॉइंट्स (GCPs) का उपयोग करता है ताकि Maps Made Easy द्वारा पहले से संसाधित डेटा की सटीकता बढ़ाई जा सके।

नया समायोजन प्रक्रिया पहले से कहीं सरल है और पहले से संसाधित डेटा को वास्तविक स्थान के काफी करीब सूक्ष्म समायोजन की अनुमति देगा। यह प्रक्रिया उन नक्शों की सटीकता बढ़ाने के लिए है जो पहले ही जियोटैग्स का उपयोग करके संसाधित किए गए हैं।

नोट: यह सुविधा वर्तमान में मुफ्त है लेकिन दैनिक मुफ्त जॉब कोटा के खिलाफ गिनी जाती है।

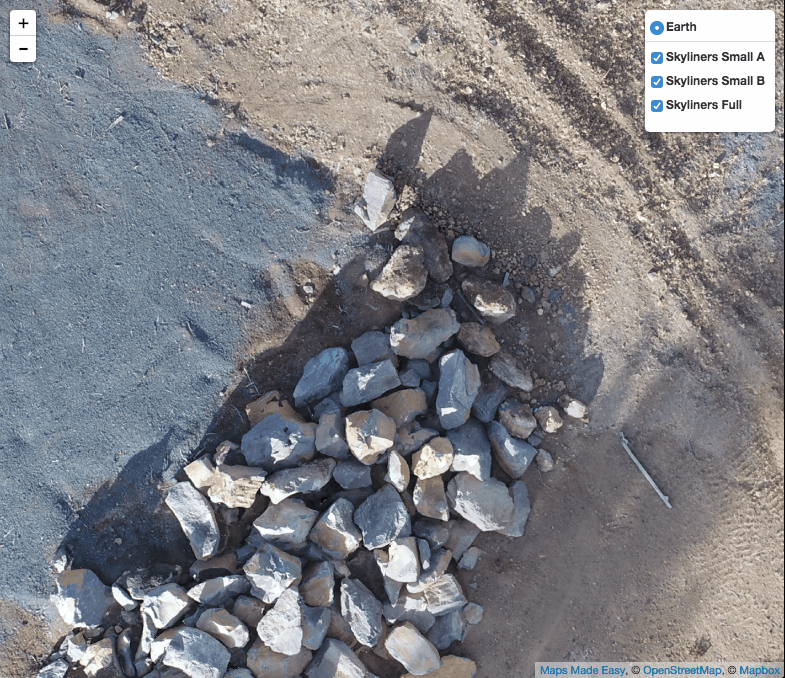

मैनुअल रीरिफरेंसिंग इसे इस तरह बनाता है:

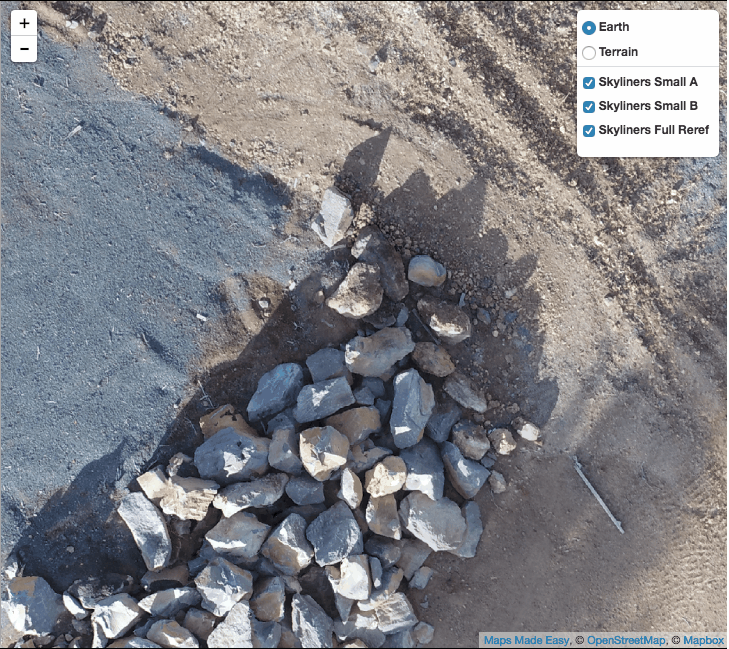

इसमें (1 सेमी से कम त्रुटि):

यह शायद एपिलेप्सी चेतावनी के साथ आनी चाहिए...

सामान्य निर्देश:

1. हमारा 'कैमरा GPS' वर्कफ़्लो उपयोग करके एक जॉब चलाएं जो छवि जियोटैग्स का उपयोग करके जियोरेफरेंसिंग करता है।

2. जॉब के मैप डिटेल पेज के 'जॉब' सेक्शन के नीचे 'एडजस्ट अलाइनमेंट' बटन पर क्लिक करें।

3. सर्वेक्षण किए गए GCP डेटा वाली CSV फ़ाइल आयात करें।

4. GCP मार्करों के स्थान को उस जगह समायोजित करें जहां उन्हें होना चाहिए।

5. 'रीअलाइन नाउ' पर क्लिक करें और जॉब वैसे ही चलेगा जैसे आप उपयोग करते हैं लेकिन अपलोड चरण के बिना।

कवर क्षेत्र में फैले 5 से 8 GCPs का उपयोग करें। अधिक होना ठीक है लेकिन हमेशा मददगार नहीं होता। 3 GCPs न्यूनतम आवश्यक हैं।

जैसे ही जॉब संसाधित हो जाएगा, एक नया नक्शा आपके पूर्ण नक्शों की सूची में रखा जाएगा। पुनर्संरेखित नक्शा दिखाएगा कि स्रोत छवियाँ 0 हैं। माप, एनोटेशन, और साझा करना सभी वैसे ही काम करेंगे।

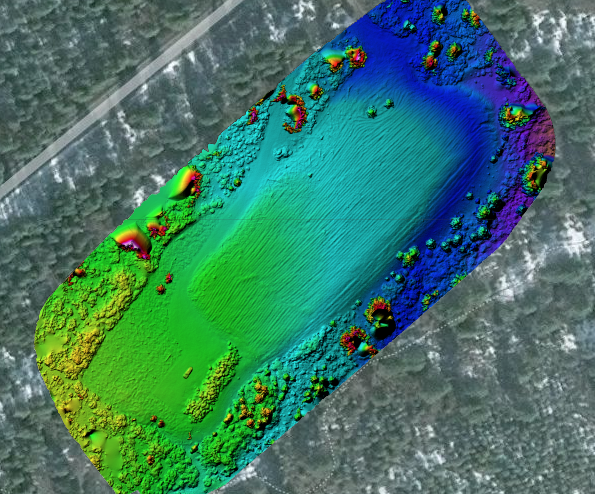

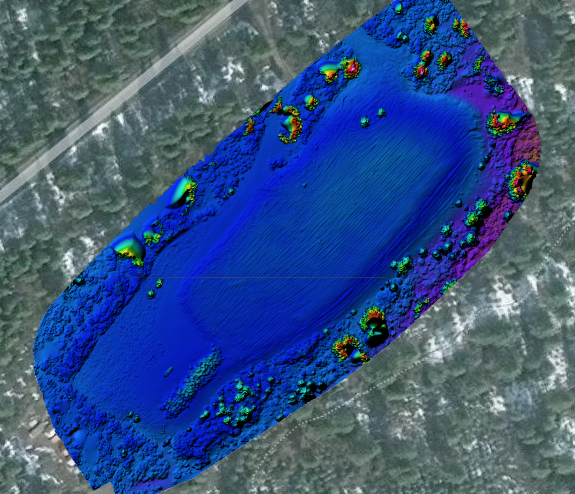

DEM और रंगीन ऊंचाई परत GCP डेटा के अनुसार पुनः संसाधित की जाएगी। यहां आप एक थोड़ा झुके हुए क्षेत्र और GCPs के साथ उसके समतल संस्करण के बीच तुलना देख सकते हैं।

रीरिफरेंस किए गए नक्शे लोकेशन मैप्स में उसी तरह जोड़े जा सकते हैं जैसे सामान्य नक्शे। यहां एक पार्क के दो दौरे का नमूना है जहां उसके आसपास बहुत सक्रिय निर्माण है। कुछ विशेषताओं पर ज़ूम इन करें और नवीनतम परत को छुपाएं ताकि देखें कि वे कितने करीब हैं। ये नक्शे पूरे 160 एकड़ (65 हेक्टेयर) क्षेत्र में 1 इंच (1 इंच/पिक्सेल डेटा) के भीतर हैं।

पूरा स्क्रीन पर यहां खेलें:

https://www.mapsmadeeasy.com/locations/public/852a012a04d24fd28619163b7e75274b

3D संबंधित फ़ाइलें (XYZ, LAS, OBJ, KMZ) पुनः संसाधित नहीं की जाती हैं और प्रदान नहीं की जाती हैं।

GCP फ़ाइल

आयात की जाने वाली GCP फ़ाइल एक .CSV फ़ाइल होनी चाहिए जिसमें एक हेडर लाइन हो और कॉमा के बाद कोई स्पेस न हो।

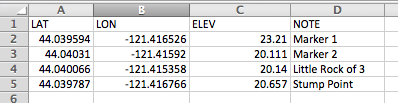

Excel में यह इस तरह दिखती है:

टेक्स्ट के रूप में यह इस तरह दिखती है:

LAT,LON,ELEV,NOTE
44.039594,-121.416526,23.21,Marker 1
44.04031,-121.41592,20.111,Marker 2
44.040066,-121.415358,20.14,Little Rock of 3
44.039787,-121.416766,20.657,Stump Point

रीरिफरेंसिंग पेज के चरण 1 सेक्शन में एक नमूना फ़ाइल डाउनलोड के लिए उपलब्ध है।

महत्वपूर्ण नोट: सभी NOTE कॉलम प्रविष्टियाँ अनोखी होनी चाहिए। संख्याएँ ठीक हैं। नमूना देखें।

मार्करों को समायोजित करना

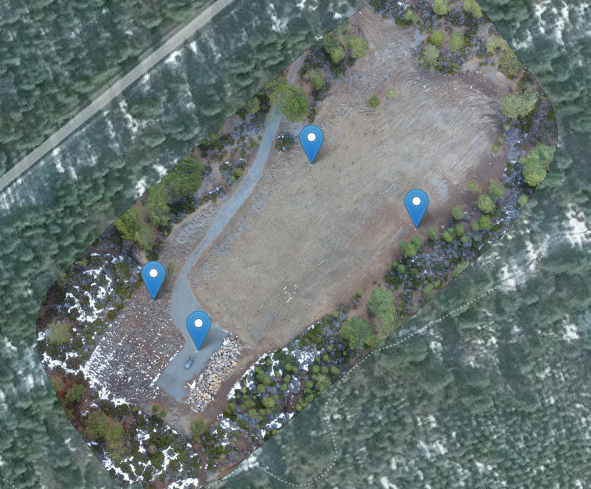

एक बार फ़ाइल सही ढंग से आयात हो जाने पर, आप फ़ाइल में शामिल GCP स्थानों को परिभाषित स्थानों पर ड्रॉ किया हुआ देखेंगे।

मार्कर वहीं हैं जहां GCP स्थान बताते हैं और संभवतः संसाधित छवियों के साथ मेल नहीं खाएंगे। अन्यथा आप यह क्यों कर रहे होंगे?

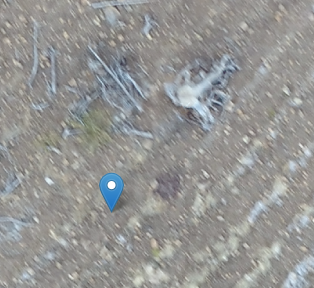

इस मार्कर के लिए GCP स्थान स्टंप के केंद्र में होना चाहिए था।

मार्कर पर क्लिक करें और इसे उस स्थान पर खींचें जहां यह आपके GCP सर्वेक्षण के समय होना चाहिए था।

पुनः संसाधन की सटीकता केवल सर्वेक्षण किए गए बिंदुओं और मार्कर प्लेसमेंट जितनी अच्छी होगी।

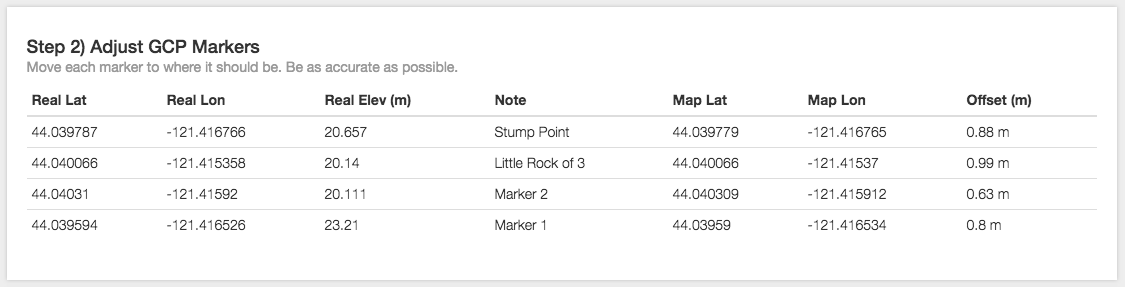

जब सभी मार्कर समायोजित किए जा रहे हों तो आप तालिका में प्रत्येक बिंदु के ऑफसेट को देख सकते हैं:

जब सब कुछ ठीक दिखे, तो 'रीअलाइन नाउ' बटन दबाएं।
