Évitez le matériel RTK et PPK coûteux. Approchez-vous. Puis corrigez.
Une nouvelle méthode pour obtenir des cartes aériennes très précises sans complexité ni coût.
Depuis le 6 avril 2018, nous avons activé notre nouveau flux de travail de géoréférencement manuel pour tous les projets disposant encore de sorties avancées actives (c’est-à-dire datant de moins de 30 jours). Ce nouveau flux utilise des points de contrôle au sol (GCP) relevés pour augmenter la précision des données déjà traitées par Maps Made Easy.
Le nouveau processus de correction est beaucoup plus simple qu’auparavant et permettra un ajustement fin des données déjà traitées, qui sont déjà proches de la localisation réelle. Ce processus vise à améliorer la précision des cartes déjà traitées en utilisant les géotags.
REMARQUE : Cette fonctionnalité est actuellement gratuite mais compte dans le quota quotidien de projets gratuits.

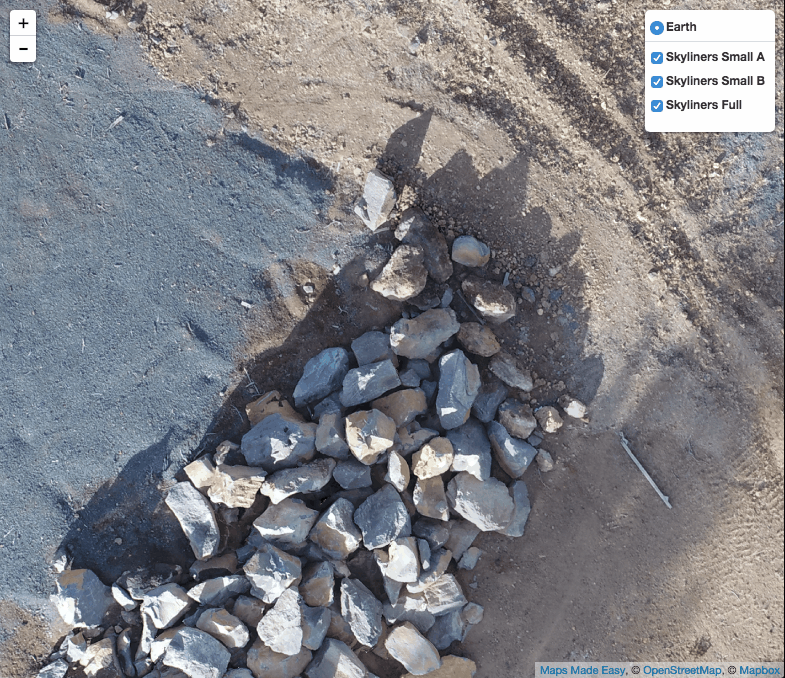

Le recalage manuel transforme ceci :

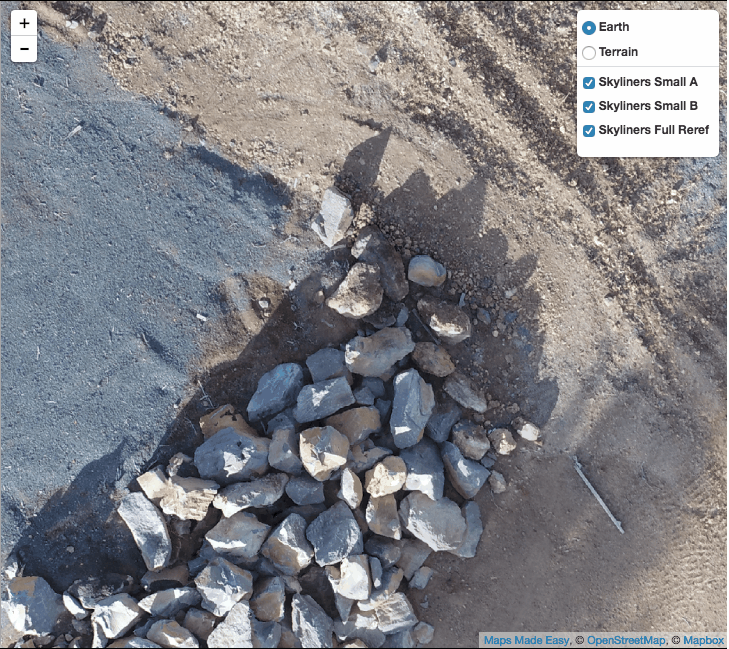

En ceci (moins de 1 cm d’erreur) :
Cela devrait probablement être accompagné d’un avertissement pour l’épilepsie...
Instructions générales :
1. Lancez un projet en utilisant notre flux de travail « Camera GPS » qui utilise les géotags des images pour géoréférencer.
2. Cliquez sur le bouton « Ajuster l’alignement » en bas de la section « Projet » de la page Détails de la carte du projet.
3. Importez un fichier CSV contenant les données relevées des GCP.
4. Ajustez la position des marqueurs GCP à l’endroit où ils doivent se trouver.
5. Cliquez sur « Réaligner maintenant » et le projet sera traité comme d’habitude, sans étape de téléchargement.
Utilisez 5 à 8 GCP répartis sur toute la zone couverte. Plus est possible mais n’est pas toujours utile. 3 GCP est le minimum requis.
Une fois le projet traité, une nouvelle carte sera ajoutée à votre liste de cartes terminées. La carte réalignée affichera 0 image source. Les mesures, annotations et partages fonctionneront de la même manière.

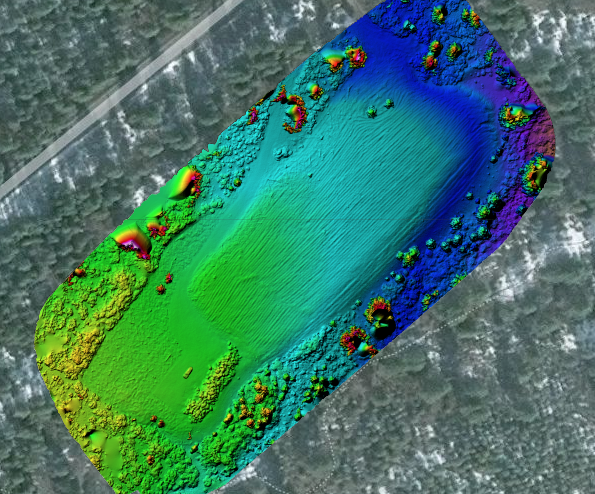

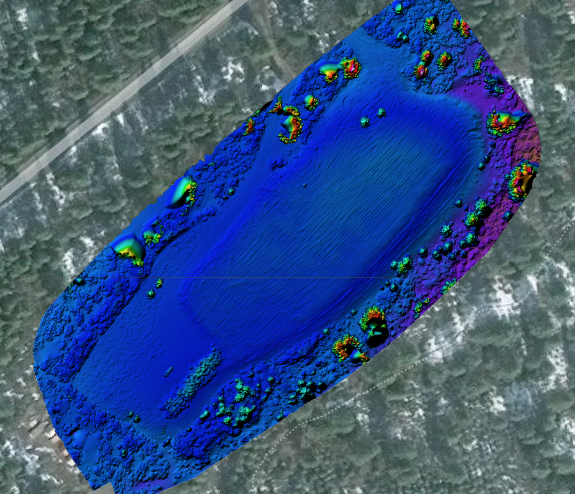

Le MNT et la couche d’altitude colorisée seront retraités selon les données des GCP. Voici une comparaison entre une zone légèrement inclinée et sa version aplatie réalisée avec les GCP.
Les cartes recalées peuvent être ajoutées aux cartes de localisation de la même manière que les cartes normales. Voici un exemple de 2 visites dans un parc avec beaucoup de travaux en cours autour. Essayez de zoomer fortement sur certaines caractéristiques et cachez la couche la plus récente pour voir à quel point elles sont alignées. Ces cartes ont une précision inférieure à 1 pouce (données à 1 pouce/pixel) sur une surface totale de 160 acres (65 hectares).
Essayez en plein écran ici :
https://www.mapsmadeeasy.com/locations/public/852a012a04d24fd28619163b7e75274b
Les fichiers liés au 3D (XYZ, LAS, OBJ, KMZ) ne sont pas retraités et ne sont pas fournis.
Le fichier GCP
Le fichier GCP importé doit être un fichier .CSV contenant une ligne d’en-tête et sans espaces après les virgules.

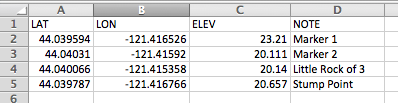

Voici à quoi il ressemble dans Excel :
Voici à quoi il ressemble en texte :
LAT,LON,ELEV,NOTE
44.039594,-121.416526,23.21,Marqueur 1
44.04031,-121.41592,20.111,Marqueur 2
44.040066,-121.415358,20.14,Petit rocher 3
44.039787,-121.416766,20.657,Point de souche
Un fichier exemple est disponible en téléchargement dans la section Étape 1 de la page de recalage.
NOTE IMPORTANTE : Toutes les entrées de la colonne NOTE doivent être uniques. Les chiffres conviennent. Voir l’exemple.
Ajustement des marqueurs

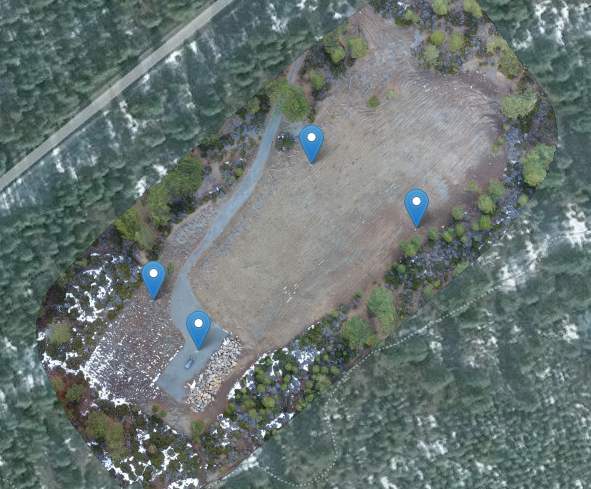

Une fois le fichier importé correctement, vous verrez les emplacements des GCP contenus dans le fichier dessinés aux positions définies.
Les marqueurs sont placés là où les coordonnées des GCP indiquent qu’ils doivent être et ne seront probablement pas alignés avec les images traitées. Pourquoi feriez-vous cela autrement ?

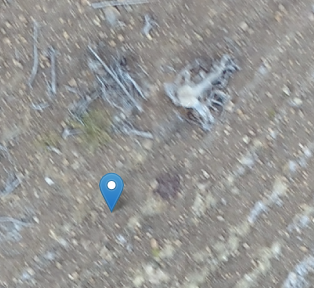

La position du GCP pour ce marqueur devait être au centre de la souche.
Cliquez sur le marqueur et faites-le glisser à l’endroit où il devait se trouver au moment de votre relevé GCP.
La précision du retraitement ne sera aussi bonne que les points relevés et le placement des marqueurs le permettront.

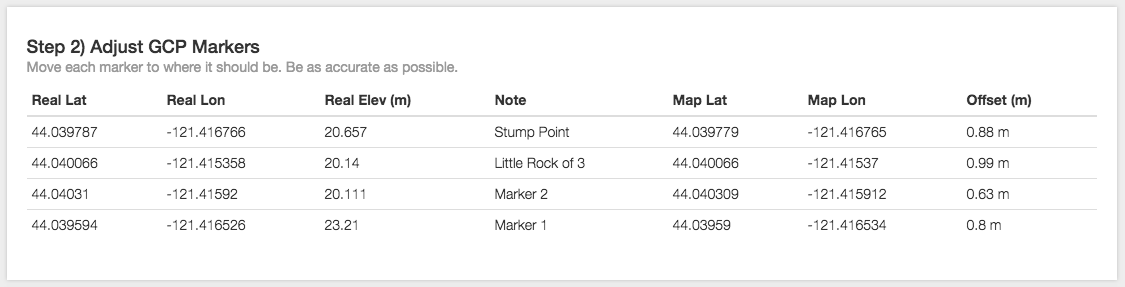

Pendant que tous les marqueurs sont ajustés, vous pouvez voir le décalage pour chaque point dans le tableau :
Une fois que tout semble correct, cliquez sur le bouton « Réaligner maintenant ».
