Cartes Plates

Vous en avez assez de couvrir de grandes zones avec beaucoup de chevauchement alors que vous n'avez pas vraiment besoin de tous ces détails ? Parfois, vous n'avez pas besoin de tout ce qui est en 3D. Cartographiez avec 10 % de chevauchement et couvrez de GRANDES zones rapidement.

Maps Made Easy offre un traitement autonome des Cartes Plates et permet l’utilisation des Cartes Plates pour combler des zones de cartes 3D normales lorsque le chevauchement est insuffisant.

Les Cartes Plates ne reposent pas sur la correspondance de caractéristiques à partir de plusieurs angles différents pour fournir une réponse comme le fait la photogrammétrie. Les Cartes Plates utilisent les angles de pointage de la caméra ainsi que les paramètres du capteur/objectif combinés à nos données de terrain pour déterminer où les images ont été prises et fournir une sortie rapide et approximative utilisée pour combler les lacunes.

Les nouvelles optimisations dans Map Pilot Pro permettront un meilleur alignement que la plupart des applications de collecte de données.

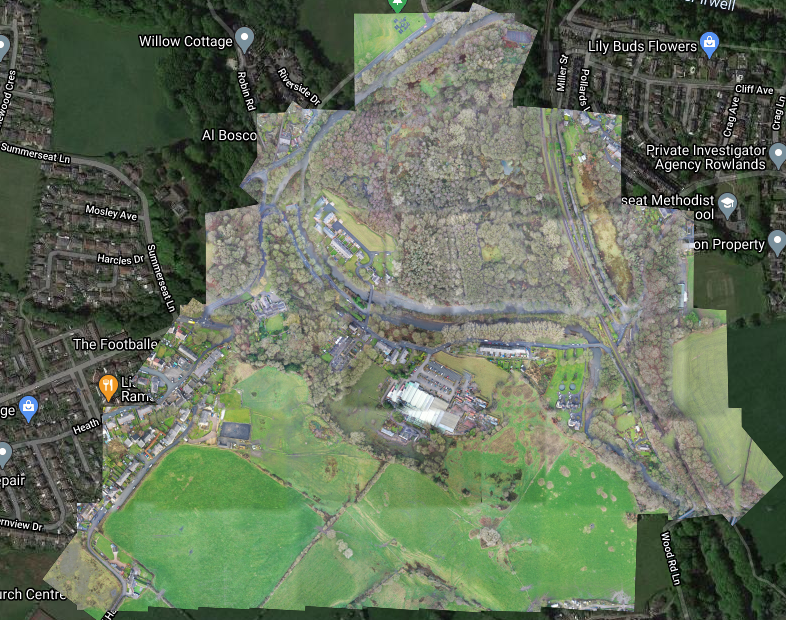

115 acres (47 hectares) couverts avec seulement 55 images. (Mavic 2 Pro à 400 pieds et 10 % de chevauchement - 9 minutes)

Avantages

• Couverture ultra rapide - plus rapide que 12 acres par minute (5 hectares par minute) à 400 pieds (120 m).
• Moins coûteux à traiter - souvent 10 % du coût à la même altitude.
• Traitement rapide - données en quelques minutes, pas en heures/jours.
• Résultats garantis - vous obtiendrez un résultat, garanti. Pas de zones abandonnées pour chevauchement insuffisant.
• Couverture des « zones difficiles » - fonctionne dans les arbres, l’eau, la neige, les cultures, le sable, en faible luminosité, dans l’obscurité.
• Compatible avec les données existantes - résultats assez proches avec n’importe quelle application de collecte de données (Map Pilot Pro est optimisé pour les Cartes Plates).
• Fonctionne avec des missions linéaires à passage unique - nécessite un seul passage (résolution/GSD maximale limitée).

Les inconvénients des Cartes Plates comprennent une précision au sol moindre (généralement dans un rayon de quelques mètres), une vue non orthographique, des sections légèrement disjointes et pas de sorties 3D.

Mais parfois, vous n’avez pas besoin de tout cela.

Résultats fiables dans les zones difficiles

Zones qui posent fréquemment problème lors de la cartographie :

• Eau
• Arbres
• Cultures
• Neige

En raison de la complexité, du mouvement, de la réflectivité ou du manque de caractéristiques fixes, ces zones sont problématiques pour une approche photogrammétrique.

C’est là que les Cartes Plates interviennent. Une Carte Plate est ainsi nommée car elle ne fournit aucune sortie 3D. Les résultats sont dérivés des connaissances sur le terrain, la position de l’aéronef, la pose du cardan et la distance par rapport au sol basée sur une image de référence au sol. Le compromis est que vous obtiendrez des résultats fiables en une fraction du temps/coût par zone donnée qu’une approche photogrammétrique nécessiterait.

Fonctionne bien avec le thermique

En plus d’être efficace pour l’eau, les arbres, les cultures et la neige, les Cartes Plates fonctionnent très bien avec les données thermiques. En raison de la faible résolution de la plupart des caméras thermiques, elles ne fonctionnent généralement pas bien avec la plupart des moteurs photogrammétriques. Cette limitation n’a pas d’importance lors de la création d’une carte plate.

Exemple de carte prise avec un Mavic Enterprise Dual. Masquez la couche thermique pour voir comment elle s’aligne avec la couche visuelle. Les images JPG radiométriques sont prises en charge avec égalisation du jeu de données ou utilisez simplement la coloration nécessaire avec des JPG classiques.

Gère les missions linéaires à passage unique (ou limité)

Habituellement, vous auriez besoin d’au moins 3 passages avec beaucoup de chevauchement pour qu’une mission linéaire soit correctement disposée. Avec les Cartes Plates, n’ayant aucune exigence de chevauchement, vous pouvez simplement faire un seul passage et toutes les images seront placées.
