Évitez l’équipement coûteux RTK et PPK. Approchez-vous. Puis corrigez.
Une nouvelle façon d’obtenir des cartes aériennes très précises sans la complexité ni le coût.
Depuis le 6 avril 2018, nous avons activé notre nouveau flux de travail de Géoréférencement Manuel pour tous les travaux qui ont encore des sorties avancées actives (c’est-à-dire dans les 30 derniers jours). Ce nouveau flux de travail utilise des points de contrôle au sol (GCP) relevés par levé pour augmenter la précision des données déjà traitées par Maps Made Easy.
Le nouveau processus d’ajustement est beaucoup plus simple qu’auparavant et permettra un ajustement fin des données déjà traitées pour qu’elles soient très proches de la localisation réelle. Ce processus vise à améliorer la précision des cartes déjà traitées en utilisant des géotags.
REMARQUE : Cette fonctionnalité est actuellement gratuite, mais compte dans le quota journalier de travaux gratuits.

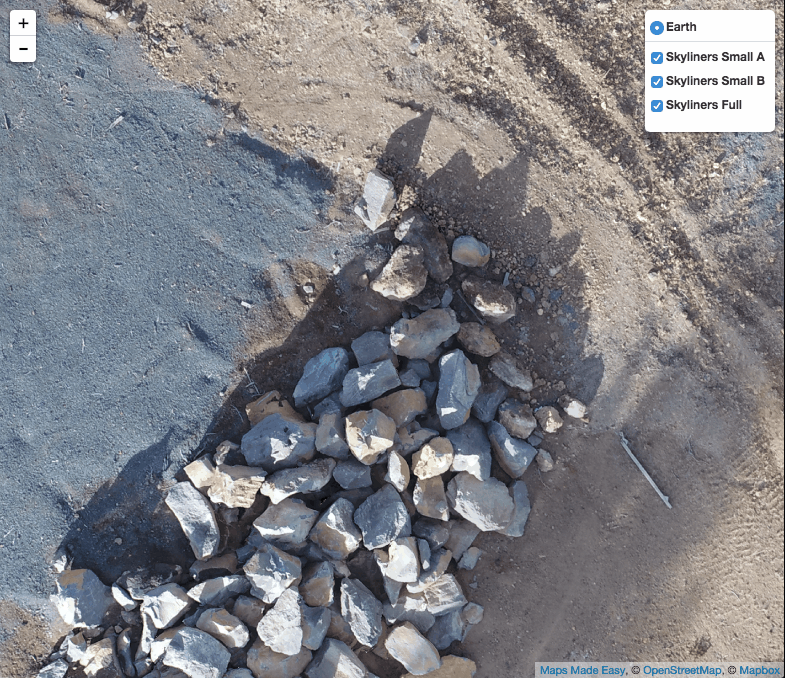

Le recalage manuel transforme ceci :

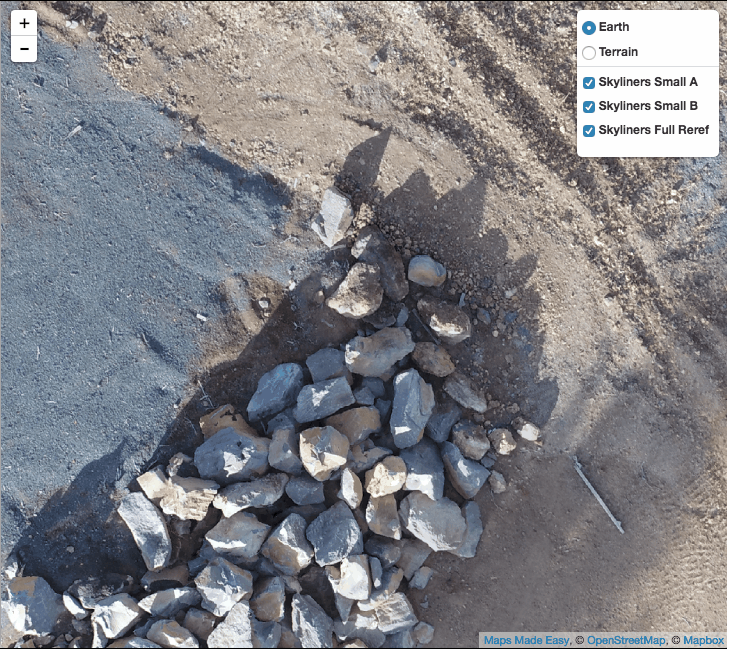

En ceci (moins de 1 cm d’erreur) :
Cela devrait probablement être accompagné d’un avertissement pour l’épilepsie...
Instructions générales :
1. Lancez un travail en utilisant notre flux de travail « GPS de la caméra » qui utilise les géotags des images pour géoréférencer.
2. Cliquez sur le bouton « Ajuster l’alignement » au bas de la section « Travail » de la page Détails de la carte du travail.
3. Importez un fichier CSV contenant les données relevées des GCP.
4. Ajustez la position des marqueurs GCP à l’endroit où ils devraient être.
5. Cliquez sur « Réaligner maintenant » et le travail s’exécutera comme d’habitude, mais sans l’étape de téléchargement.
Utilisez 5 à 8 GCP répartis sur toute la zone couverte. Plus c’est possible, mais pas toujours utile. 3 GCP est le minimum absolu.
Une fois le travail traité, une nouvelle carte sera ajoutée à votre liste de cartes complétées. La carte réalignée indiquera qu’il y a 0 image source. Les mesures, annotations et partages fonctionneront de la même manière.

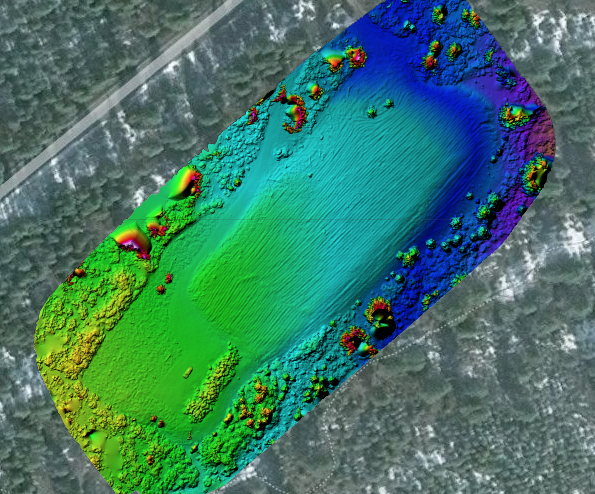

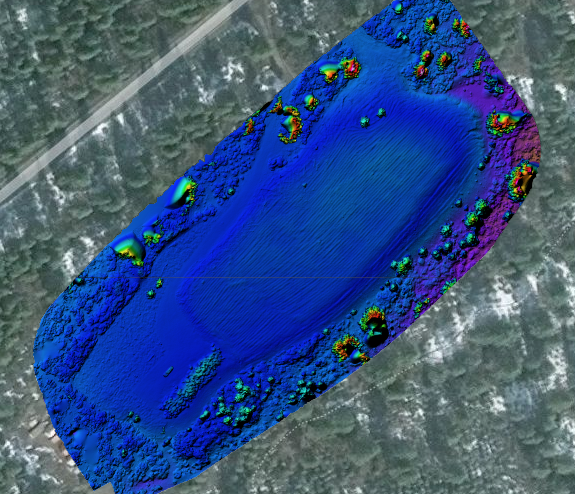

Le MNT et la couche d’élévation colorisée seront retraités selon les données des GCP. Ici, vous pouvez voir une comparaison entre une zone légèrement inclinée et sa version aplatie réalisée avec des GCP.
Les cartes recalées peuvent être ajoutées aux cartes de localisation de la même manière que les cartes normales. Voici un exemple de 2 visites dans un parc avec beaucoup de constructions actives autour. Essayez de zoomer fortement sur certaines caractéristiques et cachez la couche la plus récente pour voir à quel point elles s’alignent. Ces cartes sont précises à moins de 2,54 cm (données à 1 pouce/pixel) sur toute la zone de 160 acres (65 hectares).
Essayez en plein écran ici :
https://www.mapsmadeeasy.com/locations/public/852a012a04d24fd28619163b7e75274b
Les fichiers liés à la 3D (XYZ, LAS, OBJ, KMZ) ne sont pas retraités et ne sont pas fournis.
Le fichier GCP
Le fichier GCP importé doit être un fichier .CSV contenant une ligne d’en-tête et sans espaces après les virgules.

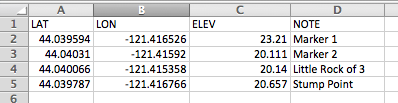

Voici à quoi il ressemble dans Excel :
Voici à quoi il ressemble en texte :
LAT,LON,ELEV,NOTE
44.039594,-121.416526,23.21,Marqueur 1
44.04031,-121.41592,20.111,Marqueur 2
44.040066,-121.415358,20.14,Petit Rocher 3
44.039787,-121.416766,20.657,Point de Souche
Un fichier exemple est disponible en téléchargement dans la section Étape 1 de la page de recalage.
REMARQUE IMPORTANTE : Toutes les entrées de la colonne NOTE doivent être uniques. Les chiffres sont acceptables. Voir l’exemple.
Ajustement des marqueurs

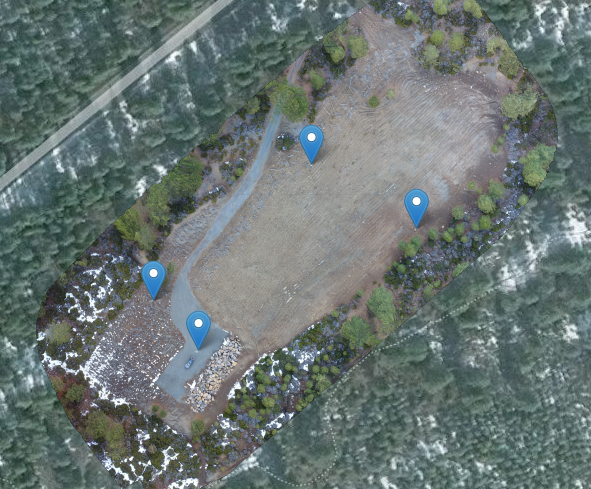

Une fois le fichier importé correctement, vous verrez les emplacements des GCP contenus dans le fichier affichés aux positions définies.
Les marqueurs sont placés là où les emplacements des GCP indiquent qu’ils devraient être et ne correspondront probablement pas aux images traitées. Pourquoi feriez-vous cela autrement ?

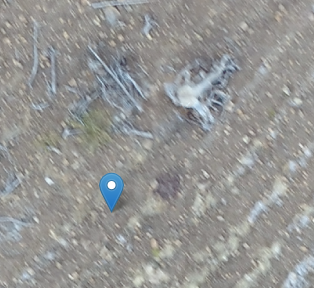

L’emplacement du GCP pour ce marqueur devait se trouver au centre de la souche.
Cliquez sur le marqueur et faites-le glisser à l’endroit où il devait être situé au moment de votre relevé GCP.
La précision du retraitement ne sera aussi bonne que les points relevés et le placement des marqueurs le permettront.

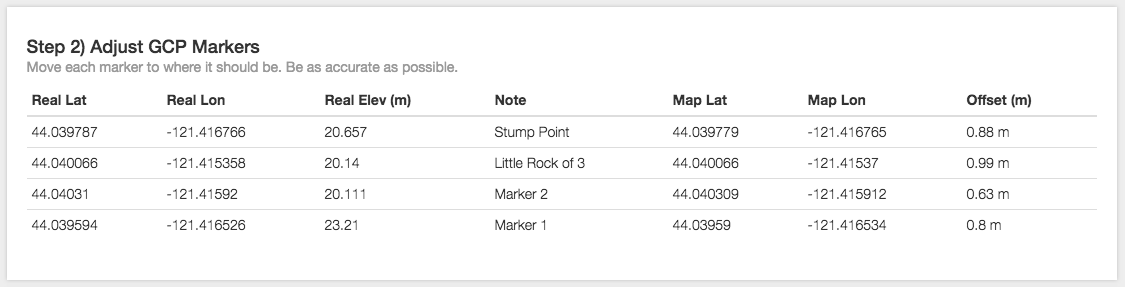

Pendant que tous les marqueurs sont ajustés, vous pouvez voir le décalage pour chaque point dans le tableau :
Une fois que tout semble correct, appuyez sur le bouton « Réaligner maintenant ».
