Olvídate del costoso equipo RTK y PPK. Acércalo. Luego corrígelo.
Una nueva forma de obtener mapas aéreos altamente precisos sin la complejidad ni el costo.
A partir del 6 de abril de 2018, hemos habilitado nuestro nuevo flujo de trabajo de Georreferenciación Manual para todos los trabajos que aún tengan Salidas Avanzadas activas (es decir, dentro de los últimos 30 días). Este nuevo flujo de trabajo utiliza Puntos de Control en Tierra (GCPs) topografiados para aumentar la precisión de los datos que ya han sido procesados por Maps Made Easy.
El nuevo proceso de ajuste es mucho más sencillo que antes y permitirá un ajuste fino de datos que ya han sido procesados y que están bastante cerca de la ubicación real. Este proceso está diseñado para complementar la precisión de los mapas que ya han sido procesados usando geotags.
NOTA: Esta función actualmente es gratuita pero cuenta contra la cuota diaria de trabajos gratuitos.

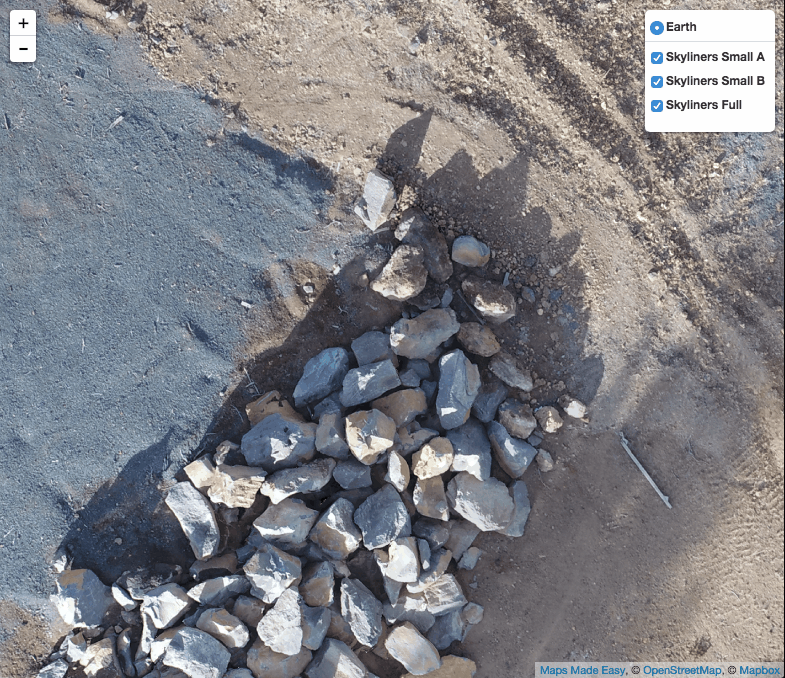

La Re-referenciación Manual convierte esto:

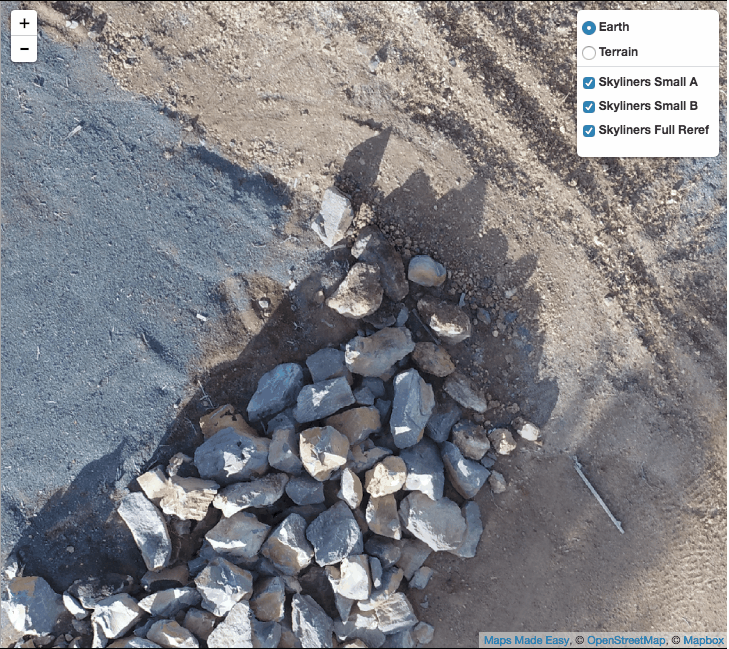

En esto (menos de 1 cm de error):
Probablemente esto debería llevar una advertencia de epilepsia...
Instrucciones Generales:
1. Ejecuta un trabajo usando nuestro flujo de trabajo 'Cámara GPS' que utiliza los geotags de las imágenes para georreferenciar.
2. Haz clic en el botón 'Ajustar Alineación' en la parte inferior de la sección 'Trabajo' en la página de Detalle del Mapa del trabajo.
3. Importa un archivo CSV que contenga los datos topografiados de los GCPs.
4. Ajusta la ubicación de los marcadores GCP a donde se supone que deben estar.
5. Haz clic en 'Realinear Ahora' y el trabajo se ejecutará como estás acostumbrado, pero sin el paso de carga.
Usa de 5 a 8 GCPs que estén distribuidos a lo largo del área de cobertura. Más está bien pero no siempre es útil. 3 GCPs es el mínimo absoluto.
Una vez que el trabajo se haya procesado, un nuevo mapa aparecerá en tu lista de mapas completados. El mapa realineado mostrará que hay 0 imágenes fuente. Las mediciones, anotaciones y el compartir funcionarán igual.

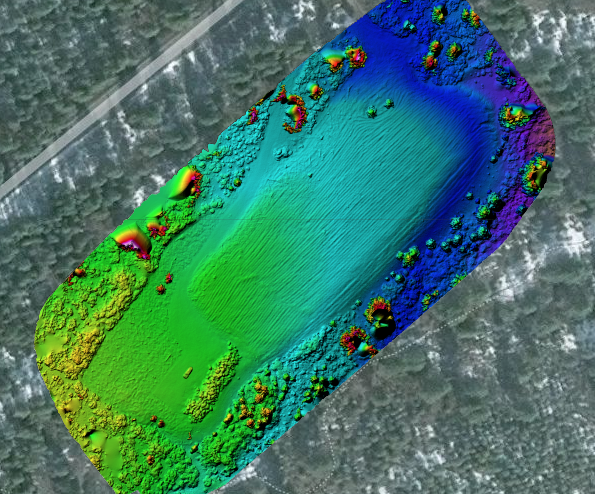

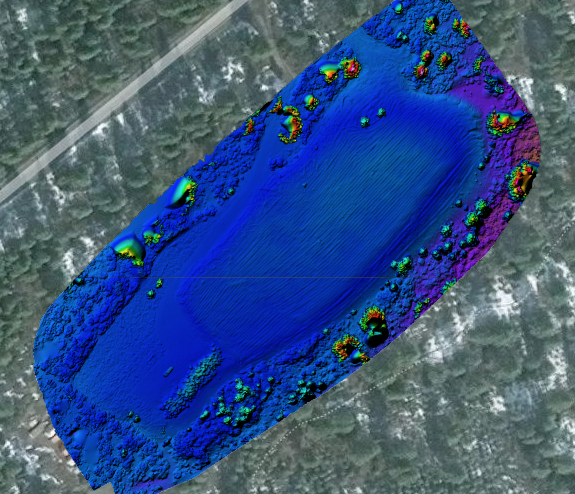

El DEM y la capa de elevación coloreada se reprocesarán según los datos de los GCPs. Aquí puedes ver una comparación entre un área ligeramente inclinada y su versión aplanada hecha con GCPs.
Los mapas re-referenciados pueden añadirse a Mapas de Ubicación de la misma manera que los normales. Aquí hay un ejemplo de 2 visitas a un parque con mucha construcción activa alrededor. Intenta hacer zoom en algunas características y oculta la capa más reciente para ver qué tan alineados están. Estos mapas tienen un margen de error menor a 1 pulgada (datos de 1 pulgada/píxel) en toda el área de 160 acres (65 hectáreas).
Prueba en pantalla completa aquí:
https://www.mapsmadeeasy.com/locations/public/852a012a04d24fd28619163b7e75274b
Los archivos relacionados con 3D (XYZ, LAS, OBJ, KMZ) no se reprocesan ni se proporcionan.
El Archivo de GCP
El archivo de GCP que se importa debe ser un archivo .CSV que contenga una línea de encabezado y sin espacios después de las comas.

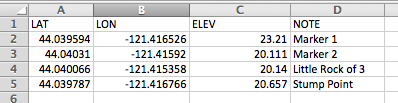

Así es como se ve en Excel:
Así es como se ve como texto:
LAT,LON,ELEV,NOTE
44.039594,-121.416526,23.21,Marcador 1
44.04031,-121.41592,20.111,Marcador 2
44.040066,-121.415358,20.14,Peña de 3
44.039787,-121.416766,20.657,Punto del Tocón
Un archivo de ejemplo está disponible para descargar en la sección Paso 1 de la página de re-referenciación.
NOTA IMPORTANTE: Todas las entradas de la columna NOTE deben ser únicas. Los números están bien. Consulta el ejemplo.
Ajustando los Marcadores

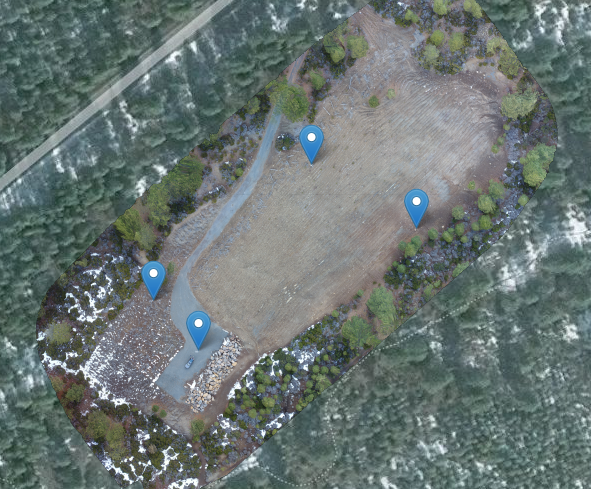

Una vez que el archivo se importe correctamente, verás las ubicaciones de los GCP contenidas en el archivo dibujadas en las ubicaciones definidas.
Los marcadores están donde las ubicaciones de los GCP indican que deberían estar y probablemente no coincidan con las imágenes procesadas. ¿Por qué estarías haciendo esto de otra manera?

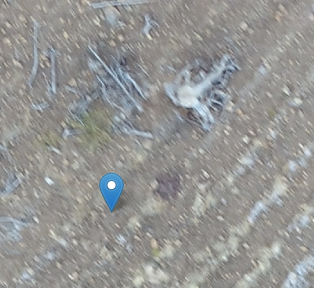

La ubicación del GCP para este marcador se suponía que debía estar en el centro del tocón.
Haz clic en el marcador y arrástralo a donde se supone que debe estar en el momento de tu levantamiento de GCP.
La precisión del reprocesamiento solo será tan buena como los puntos topografiados y la colocación de los marcadores lo permitan.

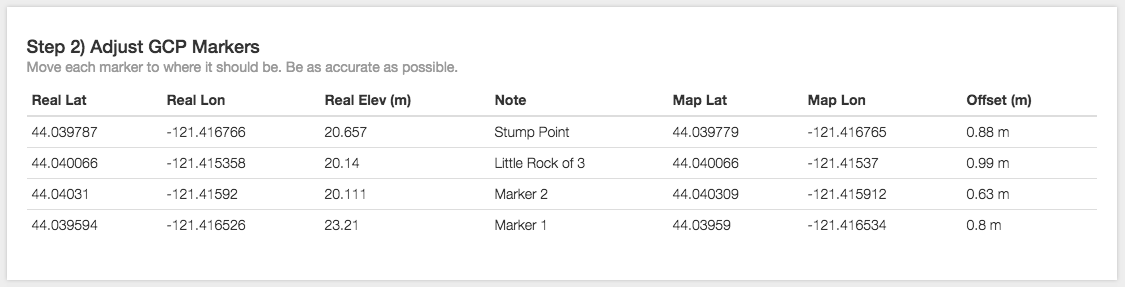

Mientras ajustas todos los marcadores, puedes ver el desplazamiento de cada punto en la tabla:
Una vez que todo se vea bien, presiona el botón 'Realinear Ahora'.
