Olvídate del costoso equipo RTK y PPK. Acércalo. Luego corrígelo.
Una nueva forma de obtener mapas aéreos altamente precisos sin la complejidad ni el coste.
A partir del 6 de abril de 2018 hemos habilitado nuestro nuevo flujo de trabajo de Georreferenciación Manual para todos los trabajos que aún tengan salidas avanzadas activas (es decir, dentro de los últimos 30 días). Este nuevo flujo utiliza Puntos de Control en Tierra (GCPs) georreferenciados para aumentar la precisión de los datos que ya han sido procesados por Maps Made Easy.
El nuevo proceso de ajuste es mucho más sencillo que antes y permitirá un ajuste fino de datos que ya han sido procesados para que estén bastante cerca de la ubicación real. Este proceso está pensado para complementar la precisión de los mapas que ya se han procesado usando geotags.
NOTA: Esta función es actualmente gratuita pero cuenta dentro de la cuota diaria de trabajos gratuitos.

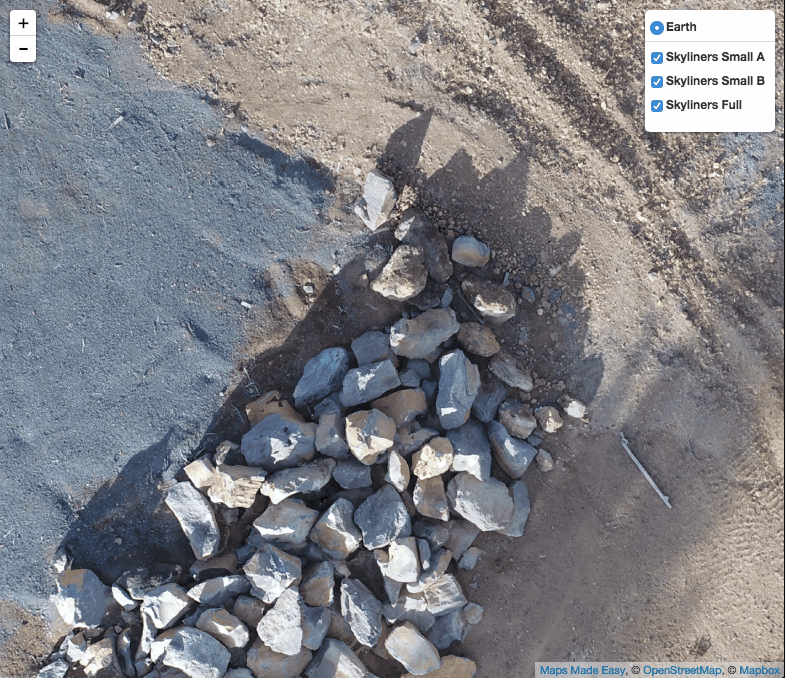

La Re-referenciación Manual convierte esto:

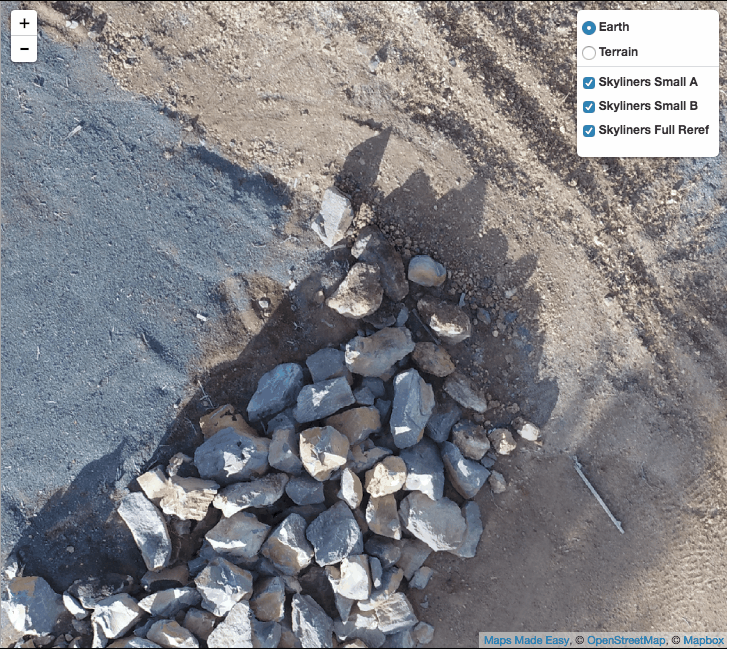

En esto (menos de 1 cm de error):
Probablemente debería venir con una advertencia de epilepsia...
Instrucciones Generales:
1. Ejecuta un trabajo usando nuestro flujo de trabajo 'GPS de Cámara' que utiliza los geotags de las imágenes para georreferenciar.
2. Haz clic en el botón 'Ajustar Alineación' en la parte inferior de la sección 'Trabajo' de la página Detalle del Mapa del trabajo.
3. Importa un archivo CSV que contenga los datos georreferenciados de los GCP.
4. Ajusta la ubicación de los marcadores de los GCP a donde deberían estar.
5. Haz clic en 'Realinear Ahora' y el trabajo se ejecutará como de costumbre pero sin el paso de carga.
Usa de 5 a 8 GCPs distribuidos por toda el área de cobertura. Más está bien pero no siempre es útil. 3 GCPs es el mínimo imprescindible.
Una vez procesado el trabajo, un nuevo mapa aparecerá en tu lista de mapas completados. El mapa realineado mostrará que hay 0 imágenes fuente. Las mediciones, anotaciones y el compartir funcionarán igual.

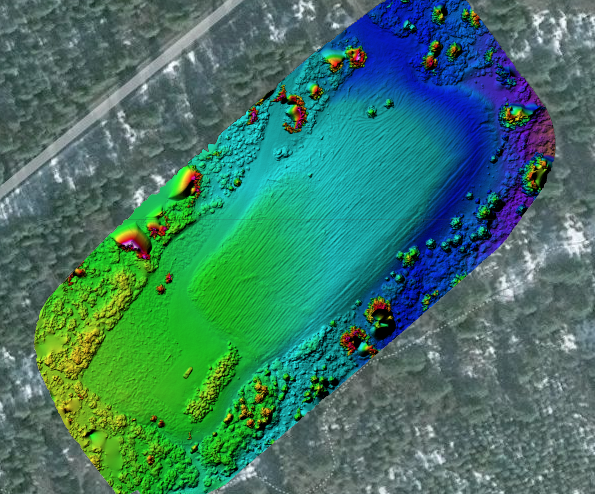

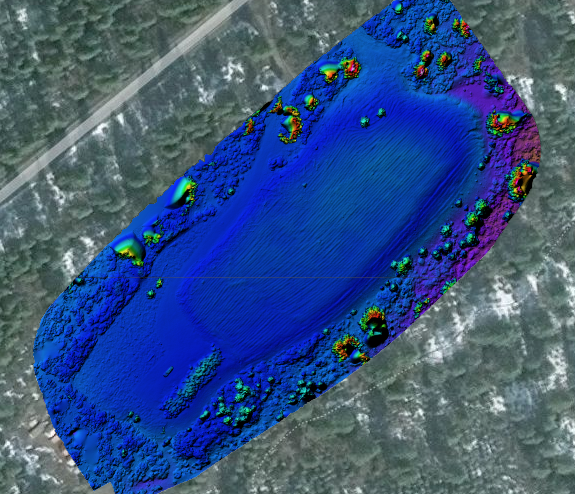

El DEM y la capa de elevación coloreada se reprocesarán según los datos de los GCP. Aquí puedes ver una comparación entre un área ligeramente inclinada y su versión aplanada realizada con GCPs.
Los mapas re-referenciados pueden añadirse a Mapas de Ubicación de la misma manera que los normales. Aquí tienes un ejemplo de 2 visitas a un parque con mucha construcción activa alrededor. Intenta hacer zoom en algunas características y oculta la última capa para ver lo cerca que coinciden. Estos mapas tienen un margen de error inferior a 1 pulgada (datos de 1 pulgada/píxel) en toda el área de 160 acres (65 hectáreas).
Pruébalo en pantalla completa aquí:
https://www.mapsmadeeasy.com/locations/public/852a012a04d24fd28619163b7e75274b
Los archivos relacionados con 3D (XYZ, LAS, OBJ, KMZ) no se reprocesan ni se proporcionan.
El Archivo de GCP
El archivo de GCP que se importa debe ser un archivo .CSV que contenga una línea de encabezado y sin espacios después de las comas.

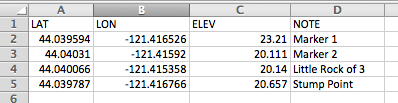

Así es como se ve en Excel:
Así es como se ve como texto:
LAT,LON,ELEV,NOTE
44.039594,-121.416526,23.21,Marcador 1
44.04031,-121.41592,20.111,Marcador 2
44.040066,-121.415358,20.14,Pequeña Roca 3
44.039787,-121.416766,20.657,Punto Tocón
Un archivo de muestra está disponible para descargar en la sección Paso 1 de la página de re-referenciación.
NOTA IMPORTANTE: Todas las entradas en la columna NOTE deben ser únicas. Números están bien. Consulta el ejemplo.
Ajustando los Marcadores

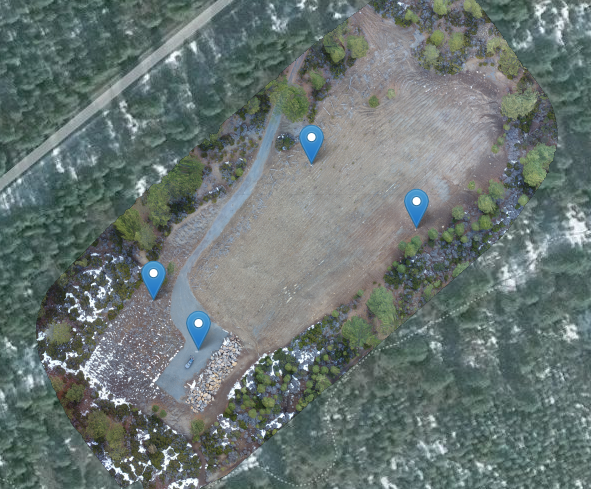

Una vez que el archivo se importe correctamente, verás las ubicaciones de los GCP contenidas en el archivo dibujadas en las ubicaciones definidas.
Los marcadores están donde las ubicaciones de los GCP indican que deberían estar y probablemente no coincidan con las imágenes procesadas. ¿Por qué harías esto de otra manera?

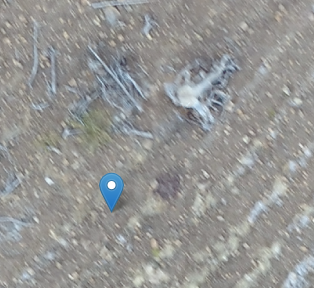

La ubicación del GCP para este marcador debería estar en el centro del tocón.
Haz clic en el marcador y arrástralo a donde debería estar ubicado en el momento de tu levantamiento de GCP.
La precisión del reprocesamiento solo será tan buena como los puntos georreferenciados y la colocación de los marcadores lo permitan.

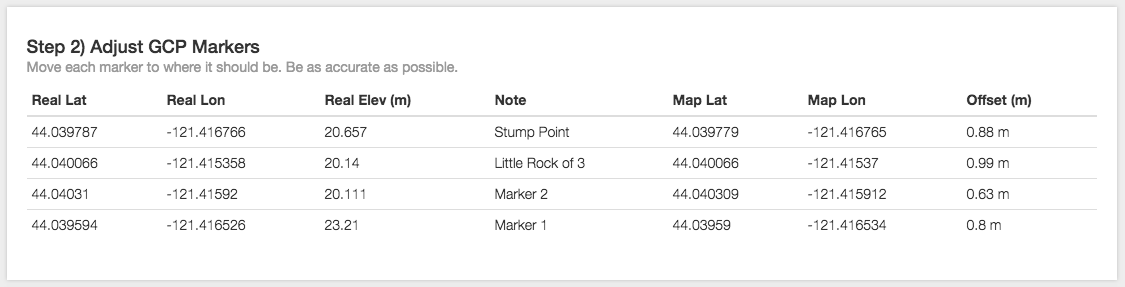

Mientras se ajustan todos los marcadores puedes ver el desplazamiento de cada punto en la tabla:
Una vez que todo esté correcto, pulsa el botón 'Realinear Ahora'.
