Flachkarten

Haben Sie es satt, große Flächen mit viel Überlappung abzudecken, wenn Sie nicht wirklich all diese Details benötigen? Manchmal braucht man nicht all das 3D-Zeug. Kartieren Sie mit 10 % Überlappung und decken Sie RIESIGE Flächen schnell ab.

Maps Made Easy bietet eigenständige Verarbeitung von Flachkarten und ermöglicht die Nutzung von Flachkarten, um Bereiche normaler 3D-Karten zu ergänzen, wenn nicht genügend Überlappung vorhanden ist.

Flachkarten basieren nicht darauf, Merkmale aus vielen verschiedenen Blickwinkeln abzugleichen, um ein Ergebnis zu liefern, wie es die Photogrammetrie tut. Flachkarten verwenden die Kamerarichtungswinkel und Sensor-/Objektivparameter zusammen mit unseren Geländedaten, um zu ermitteln, wo die Bilder aufgenommen wurden, und liefern so eine schnelle und einfache Ausgabe, die verwendet wird, um Lücken zu füllen.

Neue Optimierungen in Map Pilot Pro sorgen dafür, dass alles besser ausgerichtet wird als bei den meisten Datenerfassungs-Apps.

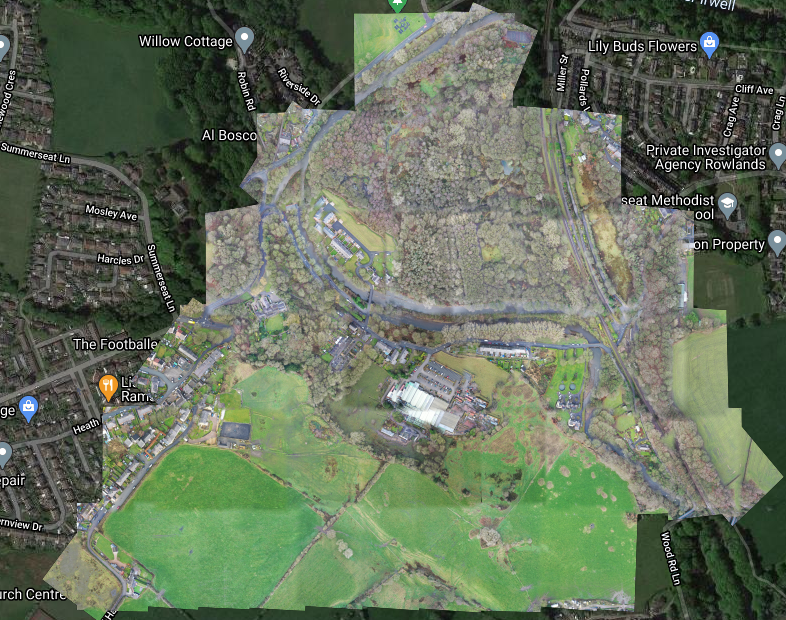

115 Acres (47 Hektar) mit nur 55 Bildern abgedeckt. (Mavic 2 Pro in 120 m Höhe und 10 % Überlappung – 9 Minuten)

Vorteile

• Sehr schnelle Abdeckung – schneller als 12 Acres pro Minute (5 Hektar pro Minute) in 120 m Höhe.
• Günstiger in der Verarbeitung – häufig 10 % der Kosten aus der gleichen Höhe.
• Schnelle Verarbeitung – Daten in Minuten, nicht Stunden oder Tagen.
• Bekannte Ergebnisse – Sie erhalten garantiert ein Ergebnis. Keine Ausfälle durch unzureichende Überlappung.
• Deckt „schwierige Bereiche“ ab – funktioniert bei Bäumen, Wasser, Schnee, Feldfrüchten, Sand, wenig Licht und Dunkelheit.
• Funktioniert mit vorhandenen Daten – ziemlich genaue Ergebnisse mit jeder Datenerfassungs-App (Map Pilot Pro ist für Flachkarten optimiert).
• Funktioniert bei einfachen linearen Missionen mit nur einem Durchgang – erfordert nur eine Ansicht (maximale Auflösung/GSD begrenzt).

Die Nachteile von Flachkarten sind eine geringere Präzision am Boden (in der Regel innerhalb weniger Meter), keine orthografische Ansicht, leicht versetzte Abschnitte und keine 3D-Ausgaben.

Aber manchmal braucht man das alles einfach nicht.

Zuverlässige Ergebnisse an schwierigen Orten

Bereiche, die häufig Probleme bei der Kartierung bereiten:

• Wasser
• Bäume
• Feldfrüchte
• Schnee

Aufgrund der Komplexität, Bewegung, Reflexion oder fehlender fester Merkmale sind diese Bereiche problematisch für einen photogrammetrischen Ansatz.

Hier kommen Flachkarten ins Spiel. Eine Flachkarte heißt so, weil sie keine 3D-Ausgaben liefert. Die Ergebnisse basieren auf Kenntnissen über das Gelände, den Standort des Fluggeräts, die Pose des Gimbals und den Abstand zum Boden, basierend auf einem Bodenreferenzbild. Der Kompromiss ist, dass Sie zuverlässige Ergebnisse in einem Bruchteil der Zeit und Kosten pro Fläche erhalten, die ein photogrammetrischer Ansatz benötigen würde.

Funktioniert gut mit Thermaldaten

Neben der guten Eignung für Wasser, Bäume, Feldfrüchte und Schnee funktionieren Flachkarten hervorragend mit Thermaldaten. Aufgrund der niedrigen Auflösung der meisten Wärmebildkameras funktionieren diese nicht gut mit den meisten photogrammetrischen Engines. Diese Einschränkung spielt bei der Erstellung einer Flachkarte keine Rolle.

Beispielkarte aufgenommen mit einer Mavic Enterprise Dual. Blenden Sie die Thermalschicht aus, um zu sehen, wie sie mit der visuellen Schicht übereinstimmt. Radiometrische JPG-Bilder werden mit Datensatzangleichung unterstützt oder verwenden Sie einfach die gewünschte Farbgebung mit regulären JPGs.

Handhabt lineare Missionen mit einem (oder wenigen) Durchgängen

Normalerweise benötigt man mindestens 3 Durchgänge mit viel Überlappung, damit eine lineare Mission richtig ausgelegt wird. Bei Flachkarten gibt es keine Anforderungen an Überlappung, sodass Sie einfach einen Durchgang machen können und alle Bilder platziert werden.
