Überspringen Sie die teure RTK- und PPK-Ausrüstung. Kommen Sie nah heran. Dann korrigieren Sie es.
Eine neue Methode, um hochgenaue Luftbilder ohne Komplexität oder hohe Kosten zu erhalten.
Seit dem 6. April 2018 haben wir unseren neuen manuellen Georeferenzierungs-Workflow für alle Aufträge aktiviert, die noch aktive erweiterte Ausgaben verfügbar haben (d.h. innerhalb der letzten 30 Tage). Dieser neue Workflow nutzt vermessene Ground Control Points (GCPs), um die Genauigkeit von Daten zu erhöhen, die bereits von Maps Made Easy verarbeitet wurden.
Der neue Anpassungsprozess ist viel einfacher als zuvor und ermöglicht eine fein abgestimmte Anpassung von Daten, die bereits verarbeitet wurden und ziemlich nahe am tatsächlichen Standort liegen. Dieser Prozess soll die Genauigkeit von Karten verbessern, die bereits mit Geotags verarbeitet wurden.
HINWEIS: Diese Funktion ist derzeit kostenlos nutzbar, zählt jedoch auf das tägliche kostenlose Job-Kontingent.

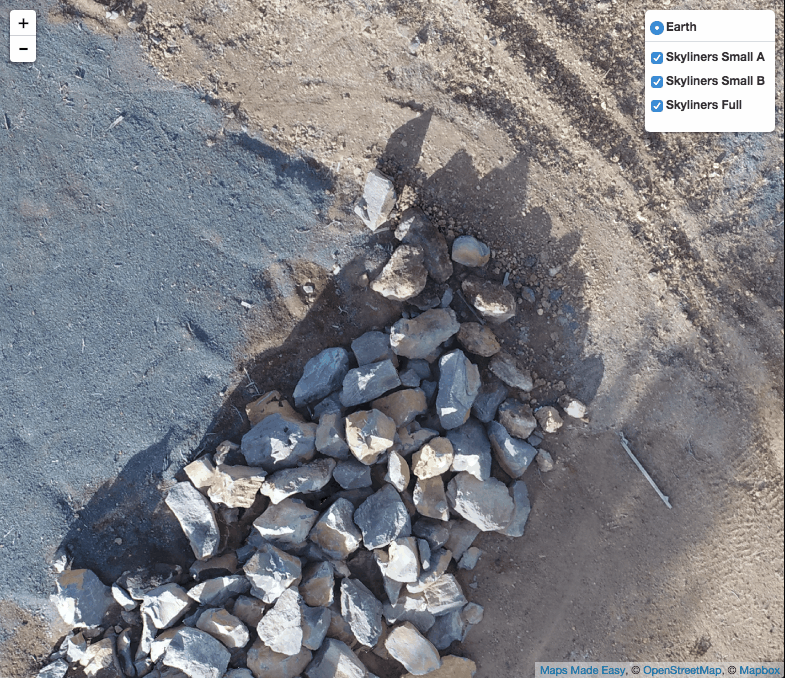

Manuelles Neuverorten verwandelt dies:

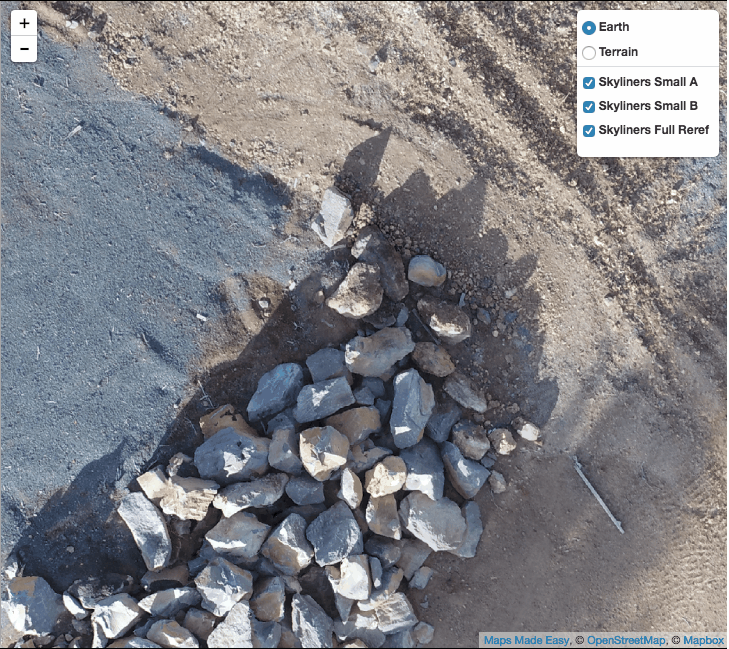

In dies (weniger als 1 cm Fehler):
Das sollte wahrscheinlich mit einer Epilepsiewarnung versehen sein...
Allgemeine Anweisungen:
1. Führen Sie einen Auftrag mit unserem „Camera GPS“-Workflow aus, der die Bild-Geotags zur Georeferenzierung verwendet.
2. Klicken Sie auf die Schaltfläche „Ausrichtung anpassen“ unten im Bereich „Auftrag“ auf der Kartendetail-Seite des Auftrags.
3. Importieren Sie eine CSV-Datei, die die vermessenen GCP-Daten enthält.
4. Passen Sie die Position der GCP-Marker an den Ort an, an dem sie sich befinden sollen.
5. Klicken Sie auf „Jetzt neu ausrichten“ und der Auftrag wird wie gewohnt ausgeführt, jedoch ohne den Upload-Schritt.
Verwenden Sie 5 bis 8 GCPs, die über das gesamte Abdeckungsgebiet verteilt sind. Mehr ist in Ordnung, aber nicht immer hilfreich. 3 GCPs sind das absolute Minimum.
Nachdem der Auftrag verarbeitet wurde, wird eine neue Karte in Ihrer Liste der abgeschlossenen Karten abgelegt. Die neu ausgerichtete Karte zeigt 0 Quellbilder an. Messungen, Anmerkungen und das Teilen funktionieren weiterhin wie gewohnt.

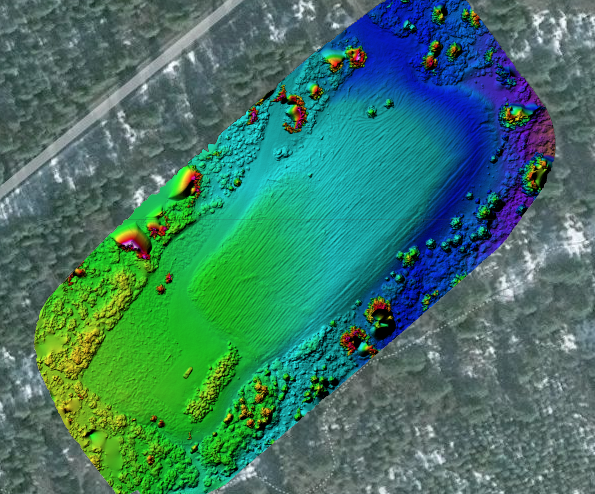

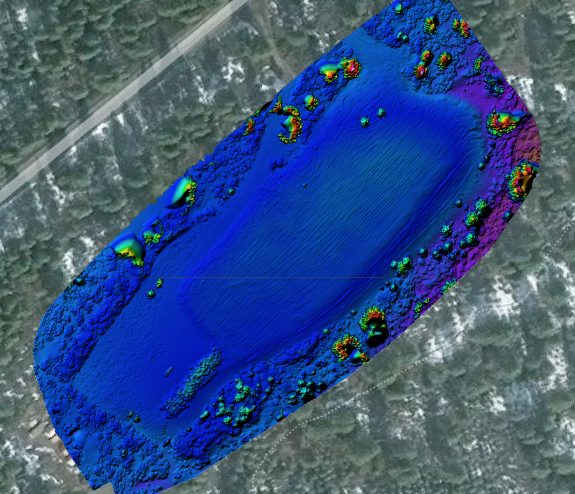

Das DEM und die kolorierte Höhenebene werden entsprechend den GCP-Daten neu verarbeitet. Hier sehen Sie einen Vergleich zwischen einem leicht geneigten Gebiet und seiner mit GCPs geglätteten Version.
Neuverortete Karten können auf die gleiche Weise zu Standortkarten hinzugefügt werden wie normale Karten. Hier ist ein Beispiel von zwei Besuchen in einem Park mit viel aktiver Baustelle drumherum. Versuchen Sie, stark in einige Merkmale hinein zu zoomen und die neueste Ebene auszublenden, um zu sehen, wie genau sie übereinstimmen. Diese Karten liegen über das gesamte 65 Hektar (160 Acre) große Gebiet innerhalb von 1 Zoll (1 Zoll/Pixel-Daten).
Spielen Sie hier im Vollbildmodus damit:
https://www.mapsmadeeasy.com/locations/public/852a012a04d24fd28619163b7e75274b
3D-bezogene Dateien (XYZ, LAS, OBJ, KMZ) werden nicht neu verarbeitet und nicht bereitgestellt.
Die GCP-Datei
Die zu importierende GCP-Datei muss eine .CSV-Datei sein, die eine Kopfzeile enthält und keine Leerzeichen nach den Kommas aufweist.

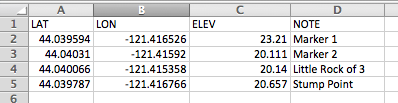

So sieht sie in Excel aus:
So sieht sie als Text aus:
LAT,LON,ELEV,NOTE
44.039594,-121.416526,23.21,Marker 1
44.04031,-121.41592,20.111,Marker 2
44.040066,-121.415358,20.14,Little Rock of 3
44.039787,-121.416766,20.657,Stumpfpunkt
Eine Beispieldatei steht im Abschnitt Schritt 1 der Neuverortungsseite zum Download bereit.
WICHTIGER HINWEIS: Alle Einträge in der Spalte NOTE müssen eindeutig sein. Zahlen sind erlaubt. Siehe Beispiel.
Anpassen der Marker

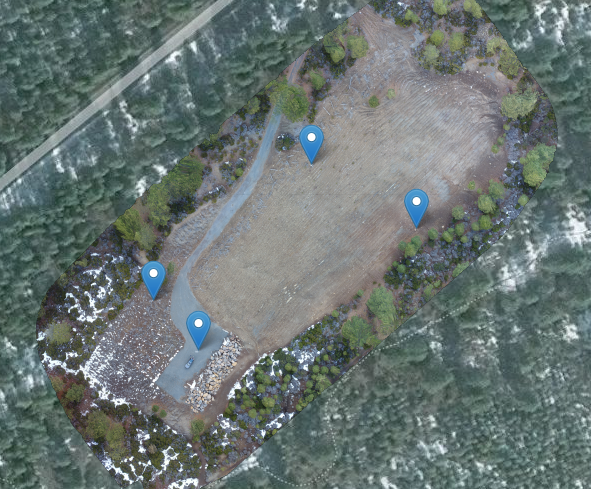

Nachdem die Datei korrekt importiert wurde, sehen Sie die GCP-Standorte, die in der Datei enthalten waren, an den definierten Positionen eingezeichnet.
Die Marker befinden sich dort, wo die GCP-Standorte laut Datei sein sollten, und werden wahrscheinlich nicht mit der verarbeiteten Bildgebung übereinstimmen. Warum sollten Sie das sonst tun?

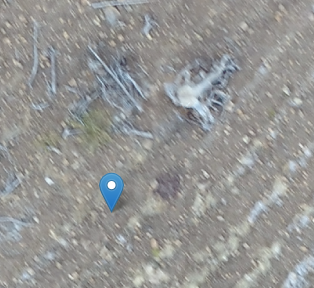

Der GCP-Standort für diesen Marker sollte sich in der Mitte des Baumstumpfs befinden.
Klicken Sie auf den Marker und ziehen Sie ihn an die Stelle, an der er zum Zeitpunkt Ihrer GCP-Vermessung sein sollte.
Die Genauigkeit der Neuberechnung hängt nur von der Qualität der vermessenen Punkte und der Markerplatzierung ab.

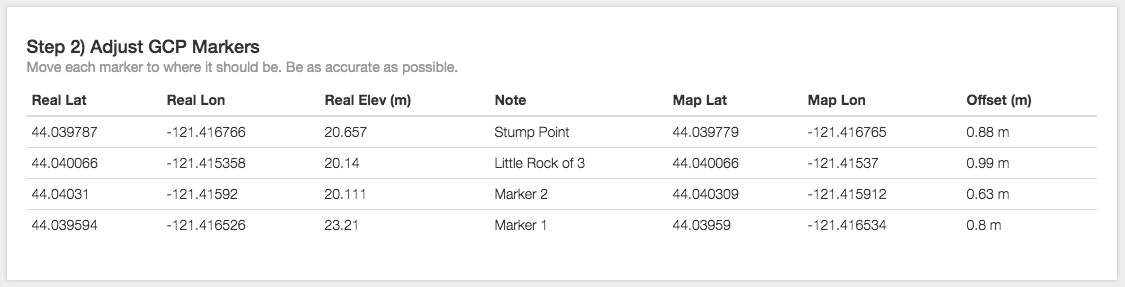

Während alle Marker angepasst werden, können Sie den Versatz für jeden Punkt in der Tabelle sehen:
Wenn alles gut aussieht, drücken Sie die Schaltfläche „Jetzt neu ausrichten“.
