إعادة التحديد اليدوي للإحداثيات

تجاوز معدات RTK و PPK المكلفة. اجعلها قريبة. ثم صححها.

طريقة جديدة للحصول على خرائط جوية دقيقة للغاية بدون التعقيد أو التكلفة.

اعتبارًا من 6 أبريل 2018، قمنا بتمكين سير عمل جديد لإعادة التحديد الجغرافي اليدوي لجميع الأعمال التي لا تزال تحتوي على مخرجات متقدمة نشطة (أي خلال آخر 30 يومًا). يستخدم هذا السير الجديد نقاط التحكم الأرضية (GCPs) التي تم مسحها لزيادة دقة البيانات التي تمت معالجتها بالفعل بواسطة Maps Made Easy.

عملية التعديل الجديدة أبسط بكثير من السابق وستسمح بالتعديل الدقيق للبيانات التي تمت معالجتها مسبقًا لتكون قريبة جدًا من الموقع الفعلي. تهدف هذه العملية إلى تعزيز دقة الخرائط التي تمت معالجتها بالفعل باستخدام العلامات الجغرافية (geotags).

ملاحظة: هذه الميزة مجانية للاستخدام حاليًا لكنها تحتسب ضمن الحصة اليومية للوظائف المجانية.

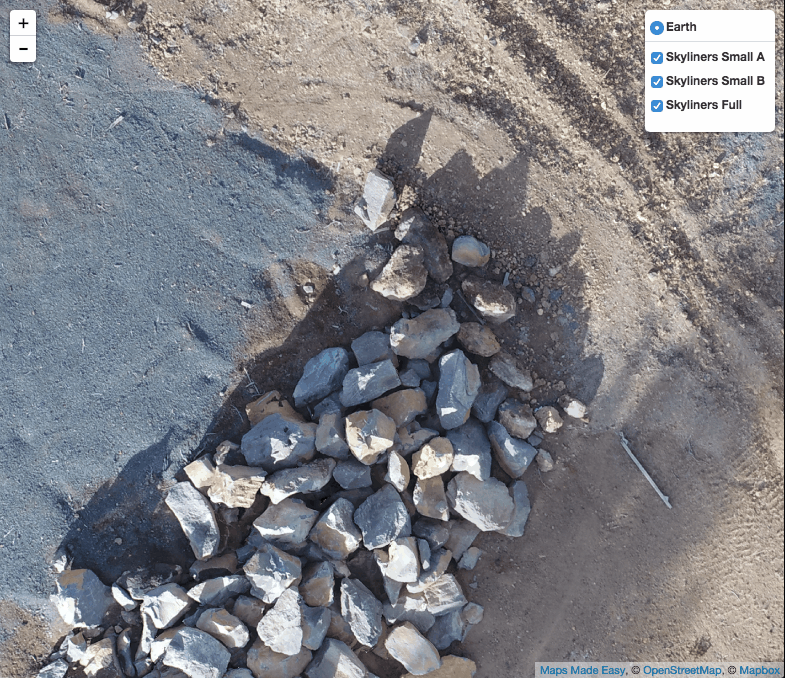

إعادة التحديد اليدوي يحول هذا:

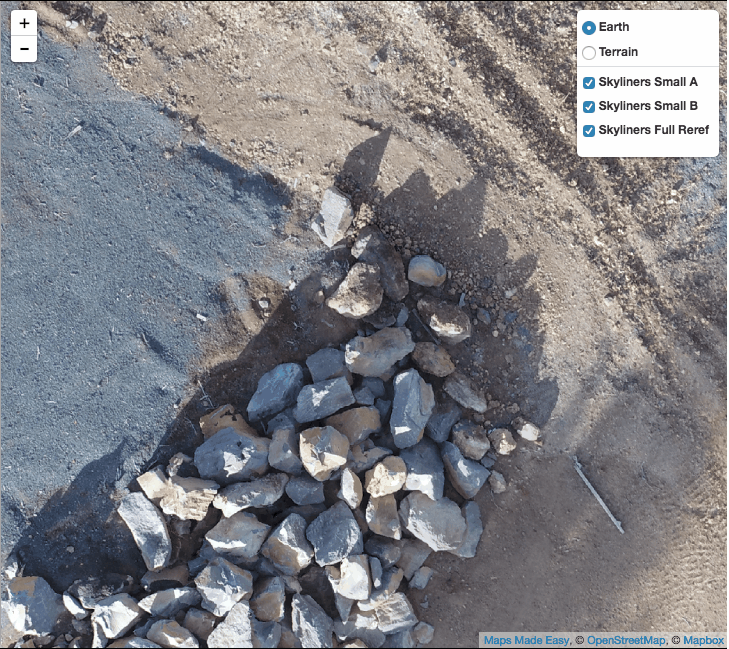

إلى هذا (خطأ أقل من 1 سم):

ربما يجب أن يأتي هذا مع تحذير من الصرع...

تعليمات عامة:

1. قم بتشغيل مهمة باستخدام سير عمل "كاميرا GPS" الذي يستخدم العلامات الجغرافية للصور لإعادة التحديد الجغرافي.

2. اضغط على زر 'تعديل المحاذاة' في أسفل قسم "المهمة" في صفحة تفاصيل الخريطة للمهمة.

3. استورد ملف CSV يحتوي على بيانات نقاط التحكم الأرضية التي تم مسحها.

4. عدّل موقع علامات نقاط التحكم الأرضية إلى الأماكن التي يفترض أن تكون فيها.

5. اضغط على "إعادة المحاذاة الآن" وستتم معالجة المهمة كما اعتدت ولكن بدون خطوة الرفع.

استخدم من 5 إلى 8 نقاط تحكم أرضية موزعة عبر منطقة التغطية. المزيد مقبول لكنه ليس دائمًا مفيدًا. الحد الأدنى هو 3 نقاط تحكم أرضية.

عند معالجة المهمة، سيتم إضافة خريطة جديدة إلى قائمة الخرائط المكتملة لديك. ستظهر الخريطة المعاد محاذاتها بعدد 0 من الصور المصدر. ستعمل القياسات، التعليقات التوضيحية، والمشاركة بنفس الطريقة.

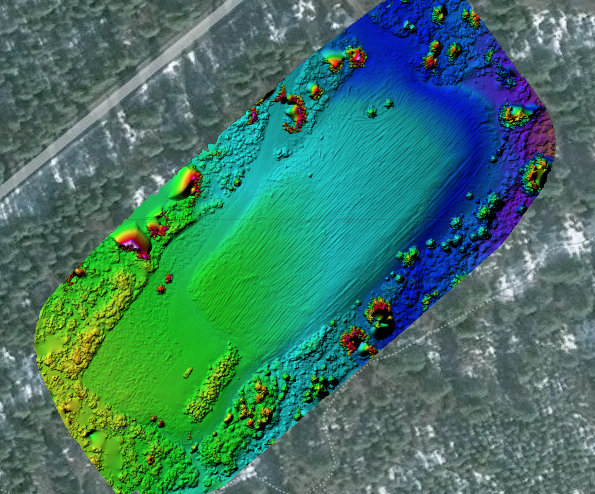

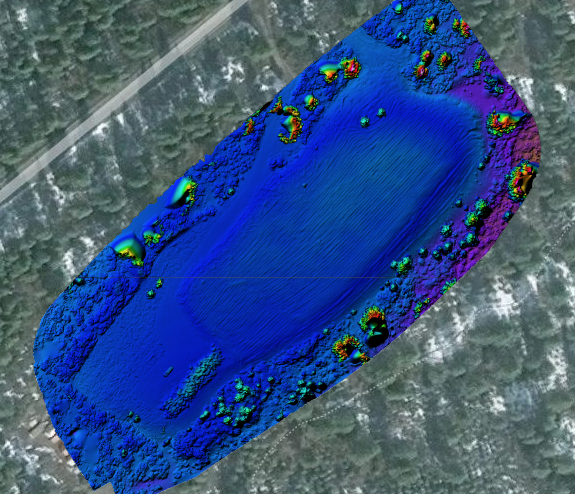

سيتم إعادة معالجة نموذج الارتفاع الرقمي (DEM) وطبقة الارتفاع الملونة وفقًا لبيانات نقاط التحكم الأرضية. هنا يمكنك رؤية مقارنة بين منطقة مائلة قليلاً ونسختها المسطحة التي تم تعديلها باستخدام نقاط التحكم الأرضية.

يمكن إضافة الخرائط المعاد تحديدها إلى خرائط المواقع بنفس طريقة الخرائط العادية. هنا مثال لزيارتين لمنتزه به الكثير من أعمال البناء النشطة حوله. جرب التكبير كثيرًا على بعض المعالم وأخفِ الطبقة الأخيرة لترى مدى توافقها. هذه الخرائط ضمن دقة 1 بوصة (بيانات 1 بوصة/بكسل) على كامل مساحة 160 فدان (65 هكتار).

جربها بملء الشاشة هنا:

https://www.mapsmadeeasy.com/locations/public/852a012a04d24fd28619163b7e75274b

الملفات المتعلقة بالـ 3D (XYZ، LAS، OBJ، KMZ) لا تتم إعادة معالجتها ولا يتم توفيرها.

ملف نقاط التحكم الأرضية (GCP)

يجب أن يكون ملف نقاط التحكم الأرضية الذي يتم استيراده ملف .CSV يحتوي على سطر رأس ولا يحتوي على فراغات بعد الفواصل.

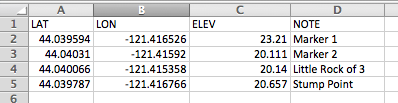

هذا ما يبدو عليه في Excel:

وهذا ما يبدو عليه كنص:

LAT,LON,ELEV,NOTE
44.039594,-121.416526,23.21,Marker 1
44.04031,-121.41592,20.111,Marker 2
44.040066,-121.415358,20.14,Little Rock of 3
44.039787,-121.416766,20.657,Stump Point

يتوفر ملف عينة للتحميل في قسم الخطوة 1 من صفحة إعادة التحديد.

ملاحظة هامة: يجب أن تكون جميع مدخلات عمود الملاحظات (NOTE) فريدة. الأرقام مقبولة. انظر العينة.

تعديل العلامات

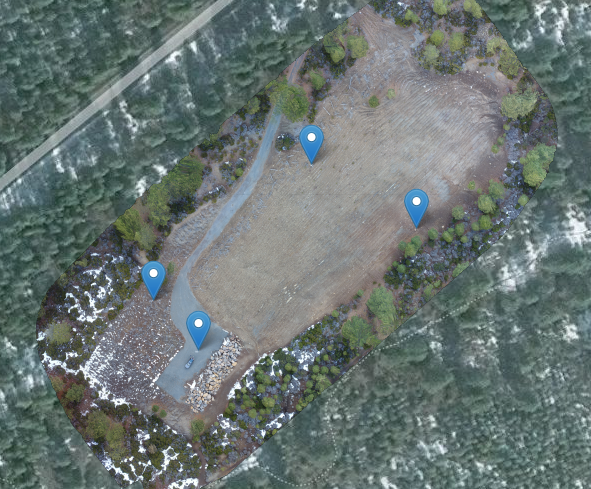

بمجرد استيراد الملف بشكل صحيح، سترى مواقع نقاط التحكم الأرضية المرسومة في المواقع المحددة في الملف.

العلامات هي حيث تقول مواقع نقاط التحكم الأرضية أنها يجب أن تكون ولن تتطابق على الأرجح مع الصور المعالجة. لماذا تفعل هذا إذا لم يكن الأمر كذلك؟

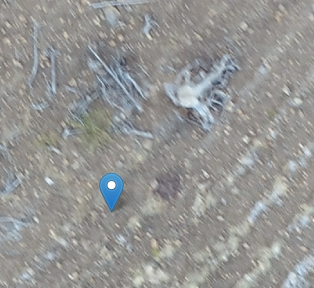

كان من المفترض أن يكون موقع نقطة التحكم الأرضية لهذه العلامة في مركز الجذع.

اضغط على العلامة واسحبها إلى الموقع الذي يفترض أن تكون فيه في وقت مسح نقاط التحكم الأرضية الخاصة بك.

ستكون دقة إعادة المعالجة جيدة فقط بقدر دقة النقاط التي تم مسحها ومدى دقة وضع العلامات.

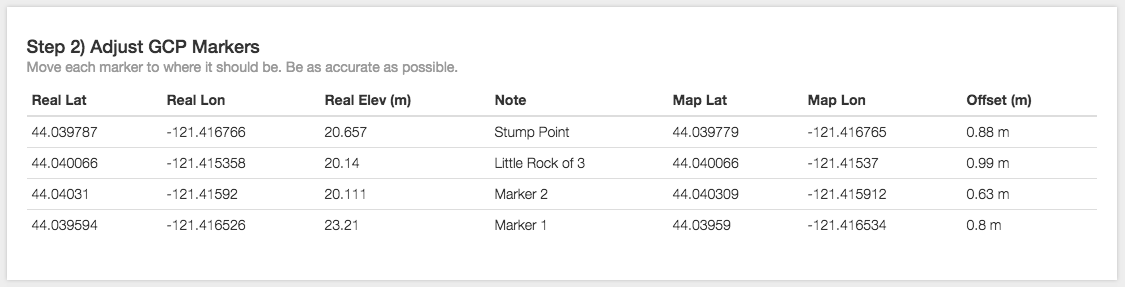

أثناء تعديل جميع العلامات يمكنك رؤية الانحراف لكل نقطة في الجدول:

بمجرد أن يبدو كل شيء جيدًا، اضغط على زر "إعادة المحاذاة الآن".
